Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 1.6 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

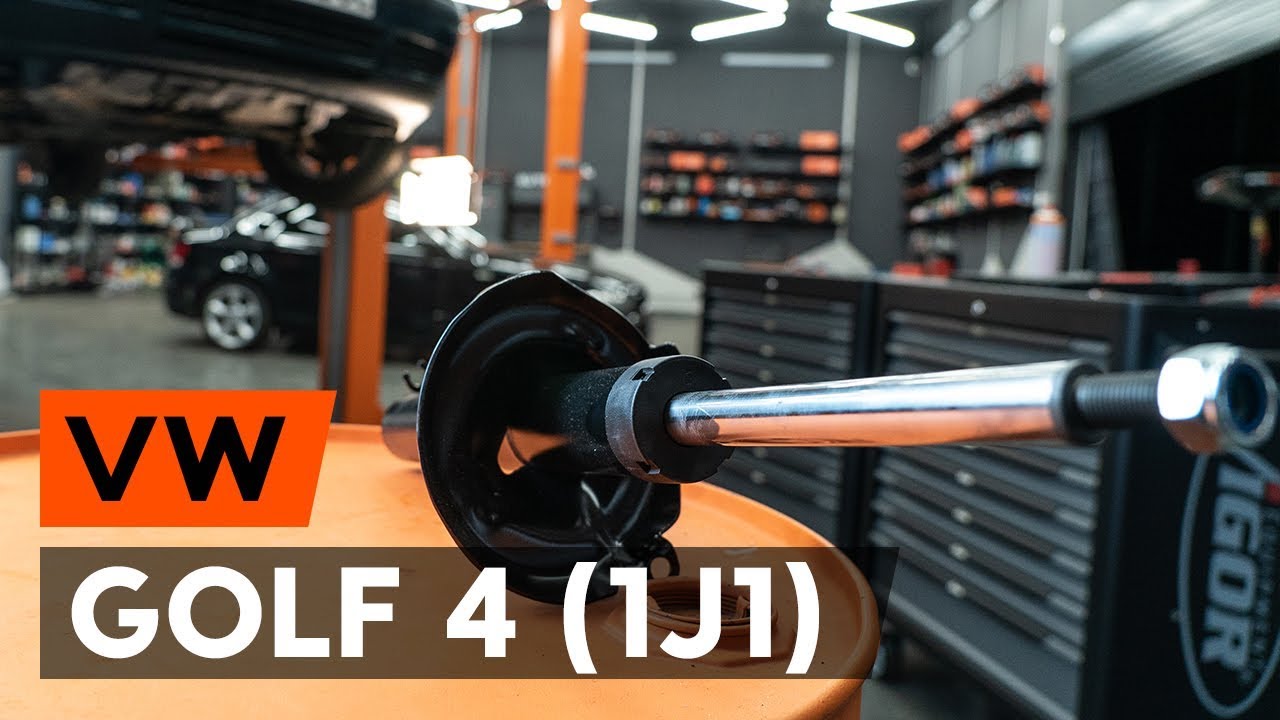

Så byter du ett fjäderben fram på VW GOLF 4 (1J1) [AUTODOC-LEKTION]

Byta fjäderben fram på VW Golf 4 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Golf IV Hatchback (1J1) och andra VW-modeller

Stötdämpare

        Stötdämpare till Golf IV Hatchback (1J1) Diesel (90 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Bensin (100 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Diesel (110 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Diesel (68 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Bensin (75 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Bensin (125 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Bensin (150 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Bensin (150 hk)

        Stötdämpare till Golf IV Hatchback (1J1) Diesel (90 hk)

Utbyte: fjäderben – VW Golf 4. Tips:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Skiftnyckel Nr18

                        Skiftnyckel Nr22

                        Hylsa nr.13

                        Hylsa nr.18

                        Hylsa nr.21

                        Insex bit nr. H7.

                        XZN hylsa nr.30

                        Krafthylsor för fälgar Nr17

                        Stötdämparhylsa

                        Spärrnyckel

                        Momentnyckel

                        Platt Skruvmejsel

                        Drivdorn

                        Svängjärn

                        Hammare

                        Hydraulisk fjäderben kompressor

                        Hydraulisk transmissions domkraft

                        Skärmskydd

                        Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Golf 4. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – VW Golf 4. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 3

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr 22. Använd HEX Nr. H7.
Steg 4

Rengör hjulnavets fäste. Använd WD-40 aerosol.
Steg 5

Lossa fästet från drivaxeln. Använd 12-kantshylsa nr 30. Använd en trycknyckel.
Steg 6

Säkra bilen med kilar.
Steg 7

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 8

Höj bilens främre del och säkra fästdelarna.
Steg 9

Skruva av hjulbultarna.

Utbyte: fjäderben – VW Golf 4. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 10

Ta bort hjulet.
Steg 11

Koppla loss fästelementet från ABS sensorns kabel från fjäderstöttan. Använd en plattmejsel.
Steg 12.1

Rengör fästenheterna som förbinder stötdämparen med styrspindeln.

Steg 12.2

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 14

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd 12-kantshylsa nr 30.
Steg 15

Behandla räfflorna i drivaxelns homokinetiska led. Använd WD-40 aerosol.
Steg 16

Avlägsna drivaxeln. Använd ett körnare dorn. Använd en hammare.
Steg 17

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 18

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Ta bort fixdubben.
Steg 20

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Steg 21

Sänk den hydrauliska domkraften 10-15 cm.

AUTODOC rekommenderar:
VW Golf 4 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 22

Koppla loss styrspindeln från fjäderbenet.
Steg 23

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
VW Golf 4 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 24

Avlägsna fjäderbenet.
Steg 25

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – VW Golf 4. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 26

Komprimera fjädern.
Steg 27

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 28

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr21. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 29

Avlägsna fjäderbenets övre anordning.
Steg 30

Lossa spiralfjädern.
Steg 31

Avlägsna fjädern.
Steg 32

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

Utbyte: fjäderben – VW Golf 4. Proffsen rekommenderar:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 33

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – VW Golf 4. AUTODOCs experter rekommenderar:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 34

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 35

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 36

Installera fjädern på stötdämparen.
Steg 37

Komprimera fjädern.
Steg 38

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 39

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – VW Golf 4. AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 40

Sluta komprimera fjädern.
Steg 41

Ta bort det monterade fjäderbenet.
Steg 42

Installera fjäderbenet inne i hjulhuset.
Steg 43

Skruva loss toppfästen från stötdämparmonteringen. Använd hylsnyckel Nr13. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VW Golf 4
Steg 44

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Justera fjäderbenet på styrspindeln.
Steg 46

Installer fästningsbulten.
Steg 47

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 4. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 48

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 49

Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.

Steg 50

Montera drivaxeln i hjulnavet.
Steg 51

Skruva infästningarna för kulleden. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 52

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd kombinyckel Nr 18. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 53

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 54

Skruva loss drivaxlens mutter. Använd 12-kantshylsa nr 30. Använd en trycknyckel.
Steg 55

Behandla stötdämpar fästena. Behandla alla lederna på armen. Använd kopparpasta.
Steg 56

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 57

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 4. Vänta några minuter efter applicering av sprayen.
Steg 58

Installera hjulet.

Utbyte: fjäderben – VW Golf 4. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 59

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 60

Sänk bilen.
Steg 61

Dra åt bulten på drivaxeln. Använd 12-kantshylsa nr 30. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 62

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 63

Dra åt fjäderstöttans monterings övre fästelement. Använd kombinyckel Nr 22. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 64

Ta bort domkrafter och kilarna.
Steg 65

Ta bort skärmskyddet.

Steg 66

Stäng motorhuven.
