Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Lupo (6X1, 6E1) 1.0, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.7 SDI, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.4 TDI, VW Lupo (6X1, 6E1) 1.4 FSI, VW Lupo (6X1, 6E1) 1.4 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben fram på VW LUPO 6x1 [AUTODOC-LEKTION]

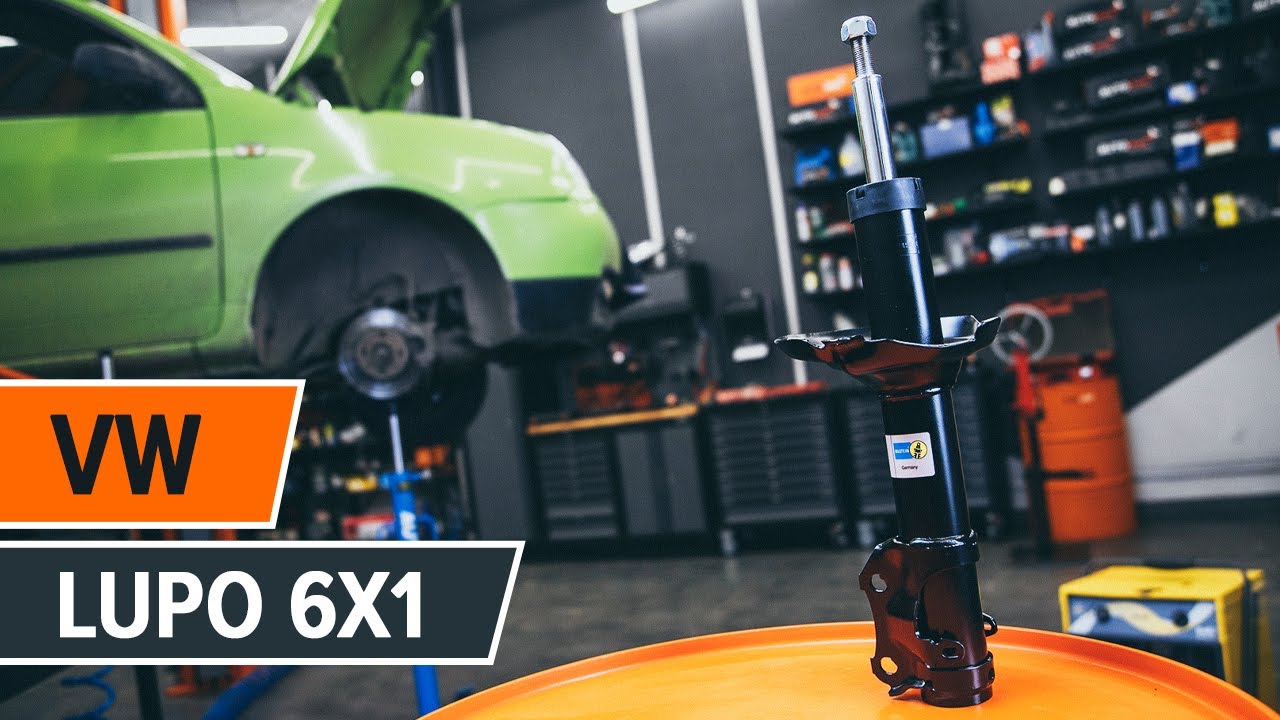

Byta fjäderben fram på VW Lupo 6X1 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Lupo (6X1, 6E1) och andra VW-modeller

Stötdämpare

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Bensin (50 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Bensin (75 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Diesel (60 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Bensin (100 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Diesel (75 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Bensin (105 hk)

        Stötdämpare till Lupo / Lupo 3L (6X1, 6E1) Bensin (60 hk)

Utbyte: fjäderben – VW Lupo 6X1. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Momentnyckel

                        Skiftnyckel Nr18

                        Hylsa nr.18

                        21 mm mutterhylsa för fjäderben

                        Insex bit nr. H6.

                        Insex bit nr. H7.

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        hydraulisk fjäderben kompressor

                        Hydraulisk transmissions domkraft

                        Skärmskydd

                        Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Lupo 6X1. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Notera: allt arbete med bilen – VW Lupo 6X1 – bör göras medan motorn är avstängd.

Gör utbytet enligt följande steg:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd HEX Nr. H6. Använd en 21 mm mutterhylsa för fjäderben. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.

Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Hissa upp bilen.

Utbyte: fjäderben – VW Lupo 6X1. Tips:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Lupo 6X1
Steg 9

Ta bort hjulet.
Steg 10

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 12

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 13

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Lupo 6X1
Steg 14

Ta bort fästbultarna.
Steg 15

Koppla loss styrspindeln från fjäderbenet.
Steg 16

Avlägsna fjäderbenet.
Steg 17

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

AUTODOC rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 18

Rengör stötdämparkolven. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Komprimera fjädern.
Steg 20

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd en 21 mm mutterhylsa för fjäderben. Använd en spärrnyckel.
Steg 21

Avlägsna fjäderbenets övre anordning.
Steg 22

Lossa spiralfjädern.
Steg 23

Avlägsna fjädern.
Steg 24

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

Utbyte: fjäderben – VW Lupo 6X1. Tips från AUTODOC:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 25

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Steg 26

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – VW Lupo 6X1. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 27

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 28

Installera fjädern på stötdämparen.
Steg 29

Komprimera fjädern.
Steg 30

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 31

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H7. Använd en 21 mm mutterhylsa för fjäderben. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 32

Behandla stötdämparstången. Använd kopparpasta.
Steg 33

Sluta komprimera fjädern.
Steg 34

Ta bort det monterade fjäderbenet.
Steg 35

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 36

Installera fjäderbenet inne i hjulhuset.
Steg 37

Skruva i de övre fästena till fjäderbensätet. Dra inte åt den.

AUTODOC rekommenderar:
VW Lupo 6X1 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 38

Justera fjäderbenet på styrspindeln.
Steg 39

Montera fästningsbolten.
Steg 40

Skruva fast fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 41

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment. +90°
Steg 42

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Lupo 6X1. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 43

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 44

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 45

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 46

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Lupo 6X1. Vänta några minuter efter applicering av sprayen.
Steg 47

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Lupo 6X1
Steg 48

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 49

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 50

Ta bort domkrafter och kilarna.
Steg 51

Drag åt fjäderbenets övre fästen. Använd HEX Nr. H6. Använd en 21 mm mutterhylsa för fjäderben. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 52

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 53

Ta bort skärmskyddet.
Steg 54

Stäng motorhuven.
