Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA PRIUS Halvkombi (NHW20_) 1.5 Hybrid (NHW20_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

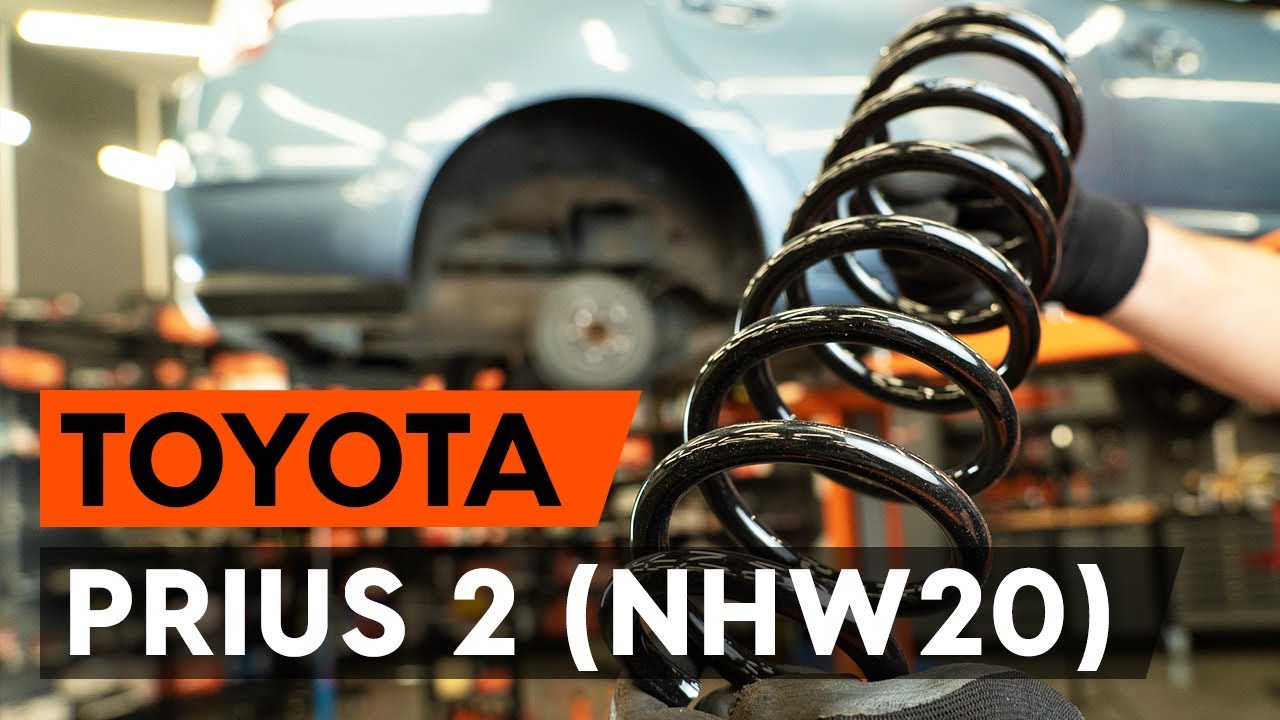

Så byter du fjädrar bak på TOYOTA PRIUS 2 (NHW20) [AUTODOC-LEKTION]

Byta fjädrar bak på Toyota Prius 2 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Toyota Prius 2. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Hylsa nr.10

                      Hylsa nr.14

                      Hylsa nr.17

                      Hylsa nr.19

                      Insex bit nr. H6.

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Momentnyckel

                      Verktyg för panelclips

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Toyota Prius 2. AUTODOCs experter rekommenderar:

Bakvagnens båda spiralfjädrar måste bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Toyota Prius 2. Använd följande procedur:

Steg 1

Öppna bagageluckan.
Steg 2

Ta bort hyllan bakom baksätena vid bagageutrymmet och ta bort fästningarna. Genom detta kan du nu komma plast panelen på sidorna.
Steg 3

Lyft upp den nedre klädseln i bagageutrymmet.
Steg 4

Ta bort klämmorna från främre nedre fodret av bagagerummet. Använd ett verktyg för panelclips.
Steg 5

Ta bort främre nedre fodret från bagagerummet.
Steg 6

Fäll ner ryggstöden på backsätena.
Steg 7

Skruva loss fästelementet från mellersta skyddspanelen av plast. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 8

Lyft upp det mittre plastlocket (batterilocket).
Steg 9

Lossa fodret från sidorna av bagagerummet.
Steg 10

Ta bort plastpanelen på sidan.

Steg 11

Skruva loss fästningarna för sidopanelen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 12

Ta bort säkerhetsbältets konsol.
Steg 13

Skruva loss fästningarna för sidopanelen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 14

Ta bort dörrtröskelplattan i plast.
Steg 15

Skruva loss fästelementet och ta bort ljudisoleringen från sidan av bagagerummet. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 16

Lossa värmarens luftslang.
Steg 17

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 18

Säkra bilen med kilar.
Steg 19

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 20

Höj bilens bakre del och säkra fästdelarna.
Steg 21

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Toyota Prius 2
Steg 22

Ta bort hjulet.
Steg 23

Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Skruva loss nedre fästelementet från fjäderstöttan. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 25

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 26

Avlägsna fjäderbenet. Använd en kofot.
Steg 27

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Toyota Prius 2. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 28

Komprimera fjädern.
Steg 29

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 30

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr17. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 31

Avlägsna fjäderbenets övre anordning.
Steg 32

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Steg 33

Lossa spiralfjädern.
Steg 34

Avlägsna fjädern.

AUTODOC rekommenderar:
Utbyte: fjädrar – Toyota Prius 2. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 35

Installera fjädern på stötdämparen.
Steg 36

Komprimera fjädern.
Steg 37

Installera dammskyddet och ett stötstopp på stötdämparen.
Steg 38

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 39

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr17. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 56 Nm vridmoment.

Utbyte: fjädrar – Toyota Prius 2. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 40

Behandla stötdämparstången. Använd kopparpasta.
Steg 41

Sluta komprimera fjädern.
Steg 42

Ta bort det monterade fjäderbenet.
Steg 43

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 44

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd kopparpasta.
Steg 45

Installera fjäderbenet inne i hjulhuset.
Steg 46

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

Utbyte: fjädrar – Toyota Prius 2. Tips:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 47

Skruva fast nedre fästet till fjäderbenet.
Steg 48

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 49

Dra åt stötdämparens nedre stötfästen. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 50

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Utbyte: fjädrar – Toyota Prius 2. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 51

Installera hjulet.

Utbyte: fjädrar – Toyota Prius 2. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 52

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 53

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 54

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 55

Installera värmarens luftslang.
Steg 56

Montera ljudisoleringen på sidan av bagagerummet och skruva fast bultarna. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 57

Skruva fast fästet till fodret på sidorna av bagagerummet. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 58

Skruva in sidofästningarna för panelen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 59

Montera säkerhetsbältetskonsol.
Steg 60

Montera den mellersta skyddspanelen av plast.
Steg 61

Skruva fast fästet till den mellersta skyddspanelen av plast. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 62

Fästa fodret på sidorna av bagagerummet.
Steg 63

Installera dörrtröskelplattan i plast.
Steg 64

Returnera sätena till rätt position.
Steg 65

Montera främre nedre fodret av bagagerummet.
Steg 66

Montera klämmorna till främre nedre fodret av bagagerummet.
Steg 67

Lägg ned den nedre klädseln i bagageutrymmet.
Steg 68

Montera den fällbara hyllan på sitt monterings säte.
Steg 69

Stäng bagageutrymmets bagagelucka.
Steg 70

Ta bort domkrafter och kilarna.
