Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du stötdämpare bak på VW PASSAT B6 (3C5) [AUTODOC-LEKTION]

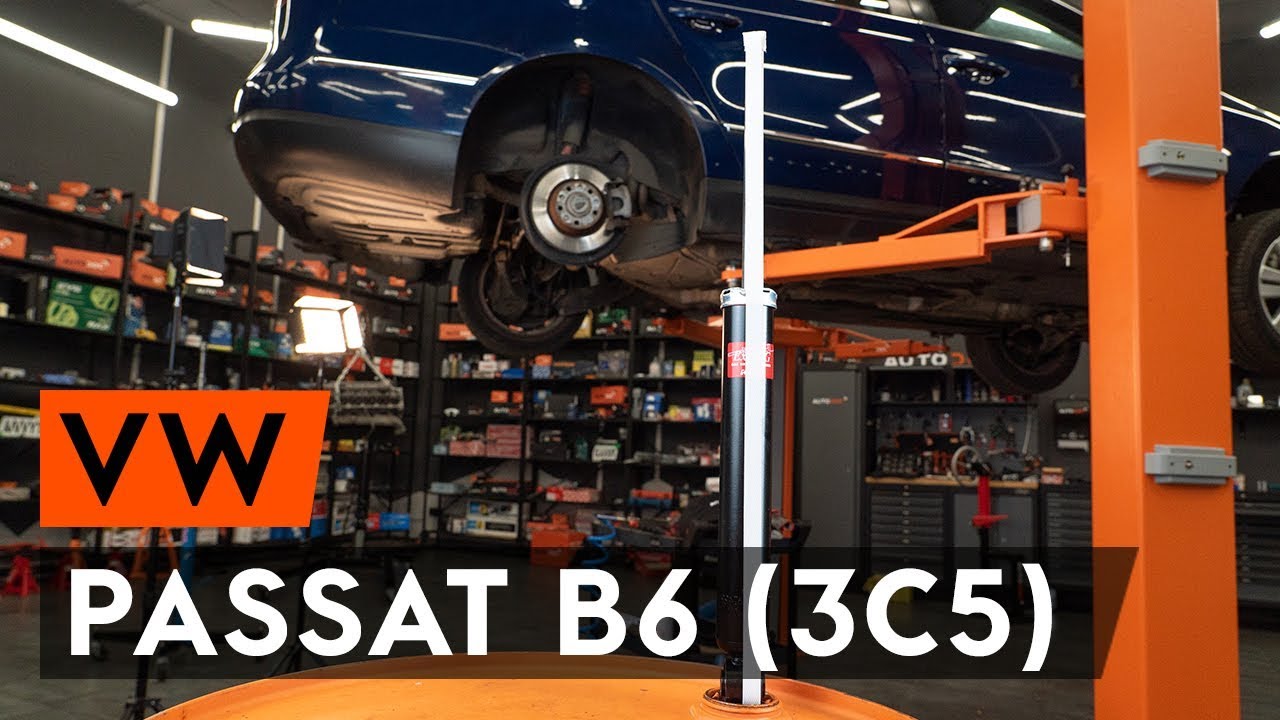

Byta stötdämpare bak på VW Passat 3C B6 Variant – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: stötdämpare – Passat Variant B6. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr14

                      Skiftnyckel Nr18

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      Torxbit T25

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Stötdämparhylsa DD№5

                      Kofot

                      Skruvstäd

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: stötdämpare – VW Passat B6 3C Variant. AUTODOC rekommenderar:

Båda bakre stötdämpare måste bytas samtidigt.
Utbytesproceduren är likadan för vänster och höger stötdämpare på bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: stötdämpare – Passat Variant B6. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: stötdämpare – VW Passat 3C5. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Markera camber fästningsbulten.
Steg 8

Skruva loss tryckstångens fästelement från balken. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 9

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 10

Skruva loss fästningarna som kopplar länkarmen till den bakre styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben. Använd en kofot.
Steg 12

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: stötdämpare – Passat B6 3C Variant. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 13

Avlägsna fjädern.
Steg 14

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss stötdämparens nedre fäste. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 17

Rengör hjulhusskyddets fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva loss fästelementen på hjulhus bågen. Använd Torx T25. Använd en spärrnyckel.
Steg 19

Ta bort hjulbågsskyddet.
Steg 20

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Skruva loss övre fästelementet från stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i stötdämparen medan du skruvar loss fästbultarna. VW Passat Variant B6
Steg 22

Avlägsna stötdämparen.
Steg 23

Greppa stötdämparen i ett skruvstäd.
Steg 24

Avlägsna skyddskåpan från stötdämparens montering. Använd en kofot.
Steg 25

Gör rent stötdämparens valstrådsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Avlägsna kolvstångens fästelement från stötdämparen. Använd en stötdämparhylsa DD Nr5. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 27

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

AUTODOC rekommenderar:
Utbyte: stötdämpare – VW Passat B6 3C Variant. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 28

Installera montering, dammskydd och stötstopp på en ny stötdämpare.
Steg 29

Skruva fast tryckstångens övre fästelement på stötdämparen. Använd kombinyckel Nr 14. Använd en stötdämparhylsa DD Nr5. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Steg 30

Släpp skruvstädet och ta ut stötdämparen.
Steg 31

Behandla stötdämparens stångfäste. Använd kopparpasta.
Steg 32

Installera stötdämparmonteringens skyddskåpa.
Steg 33

Rengör stötdämparnas monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 34

Sätt tillbaka stötdämparen i hjulhuset och säkra den.

Utbyte: stötdämpare – Passat 3C5. Tips:
För att förhindra skada, håll upp stöttfångarna när du skruvar in fästningsbulten.
Steg 35

Skruva fast de övre fästningarna till stötdämparen. Använd hylsnyckel Nr16.

Utbyte: stötdämpare – VW Passat Variant B6. Tips från AUTODOC:
Montera stötdämparfästet genom att använda mitthålet som vägledning.
Steg 36

Dra åt stötdämparens övre fästen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+45°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 37

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 38

Montera hjulbågsskyddet.
Steg 39

Montera och dra åt fästningarna till hjulbågenskyddet. Använd Torx T25. Använd en spärrnyckel.
Steg 40

Rengör stötdämparnas monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 41

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 42

Ge stöd åt axeltappen. Använd en hydraulisk domkraft.
Steg 43

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
Steg 44

Ta bort stödet underifrån axeltappen.

Utbyte: stötdämpare – Passat B6 3C Variant. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 45

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 46

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 48

Stötta upp stången. Använd en hydraulisk domkraft. Använd en kofot.
Steg 49

Installer fästningsbulten. Använd en kofot.
Steg 50

Skruva fast fästet som förbinder länkarmen med den bakre underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 51

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
VW Passat 3C5 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 52

Ge stöd åt axeltappen. Använd en hydraulisk domkraft.
Steg 53

Skruva fast tryckstångens fästelement till balken. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.
Steg 54

Dra ihop fästningar som kopplar länkarmen till bakre knutleden. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 55

Ta bort stödet underifrån axeltappen.

Utbyte: stötdämpare – Passat Variant B6. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 56

Behandla alla lederna på armen. Använd kopparpasta.
Steg 57

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 58

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: stötdämpare – VW Passat 3C B6 Variant. Vänta några minuter efter applicering av sprayen.
Steg 59

Installera hjulet.

Utbyte: stötdämpare – VW Passat 3C5. Tips från AUTODOCs experter:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 60

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 61

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 62

Ta bort domkrafter och kilarna.
