Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

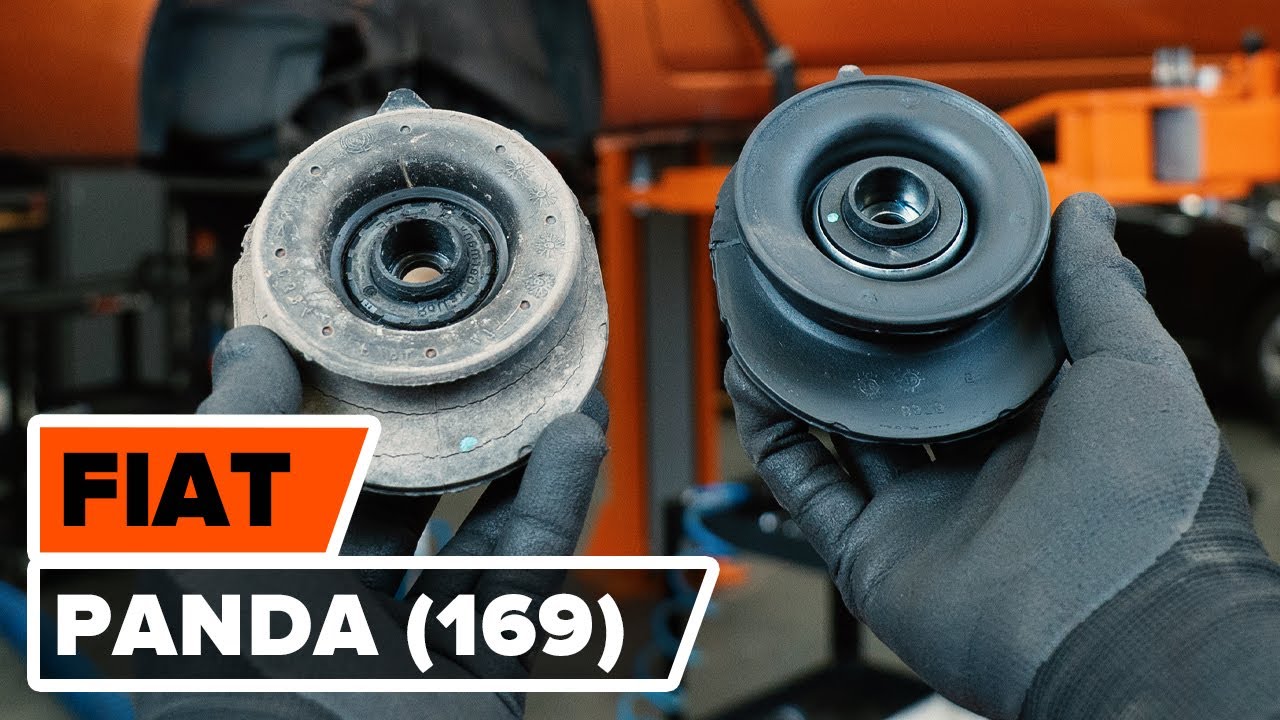

Så byter du fjäderbenslagring på FIAT PANDA (169) [AUTODOC-LEKTION]

Byta fjäderbenslagring fram på Fiat Panda 169 – utbytesguide

Alla delar du måste byta ut – Fjäderbenslagring till PANDA (169) och andra FIAT-modeller

Fjäderbenslagring

        Fjäderbenslagring till Panda II Hatchback (169) Bensin (54 hk)

        Fjäderbenslagring till Panda II Hatchback (169) Diesel (70 hk)

        Fjäderbenslagring till Panda II Hatchback (169) Bensin/naturgas (CNG) (60 hk)

        Fjäderbenslagring till Panda II Hatchback (169) Diesel (75 hk)

        Fjäderbenslagring till Panda II Hatchback (169) Bensin/motorgas (LPG) (60 hk)

Utbyte: fjäderbenslagring – Fiat Panda 169. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Momentnyckel

                        Skiftnyckel Nr15

                        Skiftnyckel Nr16

                        Skiftnyckel Nr27

                        Hylsa nr.16

                        Hylsa nr.17

                        Hylsa nr.18

                        Hylsa nr.19

                        Insex bit Nr. H6

                        Insex bit Nr. H7

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Kofot

                        Hydraulisk fjäderben kompressor

                        Hydraulisk transmissions domkraft

                        Skärmskydd

                        Hjulkloss

Köp verktyg

Utbyte: fjäderbenslagring – Fiat Panda 169. AUTODOC rekommenderar:

Tillvägagångssättet för att byta fjäderbensfästen på den främre upphängningen är den samma på höger som på vänster sida.
Alla fästena på de främre stötdämparna bör bytas ut samtidigt.
Notera: allt arbete med bilen – Fiat Panda 169 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd HEX Nr. H7. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Fiat Panda 169
Steg 9

Ta bort hjulet.
Steg 10

Lossa bromsslangen från stötdämparen. Koppla loss ABS sensorns kablage. Använd en kofot.
Steg 11

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd HEX Nr. H6. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 13

Avlägsna krängningshämmarlänken.
Steg 14

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 15. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 16

Ta bort fixdubben.
Steg 17

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 18

Ta bort fixdubben.
Steg 19

Koppla loss styrspindeln från fjäderbenet. Använd en kofot.
Steg 20

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Fiat Panda 169 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 21

Avlägsna fjäderbenet.
Steg 22

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderbenslagring – Fiat Panda 169. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 23

Komprimera fjädern.
Steg 24

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 25

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 27. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 26

Avlägsna fjäderbenets övre anordning.

AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – Fiat Panda 169. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 27

Installera nytt övre stötdämparfäste.
Steg 28

Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 27. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.

Utbyte: fjäderbenslagring – Fiat Panda 169. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 29

Sluta komprimera fjädern.
Steg 30

Behandla stötdämparstången. Använd kopparpasta.
Steg 31

Ta bort det monterade fjäderbenet.
Steg 32

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd en stålborste. Använd WD-40 aerosol.
Steg 33

Installera fjäderbenet inne i hjulhuset.
Steg 34

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Fiat Panda 169
Steg 35

Justera fjäderbenet på styrspindeln.
Steg 36

Montera fästningsbolten.
Steg 37

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – Fiat Panda 169. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 38

Skruva fast fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 15. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 39

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 15. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 40

Koppla in ABS-sensorns kablage.
Steg 41

Fästa bromsslangen. Använd en kofot.
Steg 42

Installera den tvärgående krängningshämmarlänken.
Steg 43

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 23 Nm vridmoment.
Steg 44

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 45

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 46

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – Fiat Panda 169. Vänta några minuter efter applicering av sprayen.
Steg 47

Installera hjulet.

AUTODOC rekommenderar:
Fiat Panda 169 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 48

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 49

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 50

Ta bort domkrafter och kilarna.
Steg 51

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr18. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.
Steg 52

Behandla det övre fästet på fjäderbenslagringens fattning. Använd kopparpasta.
Steg 53

Ta bort skärmskyddet.
Steg 54

Stäng motorhuven.
