Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power, FIAT Doblo Cargo (223_) 1.6 16V, FIAT Doblo Cargo (223_) 1.6 Natural Power (223WXD1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

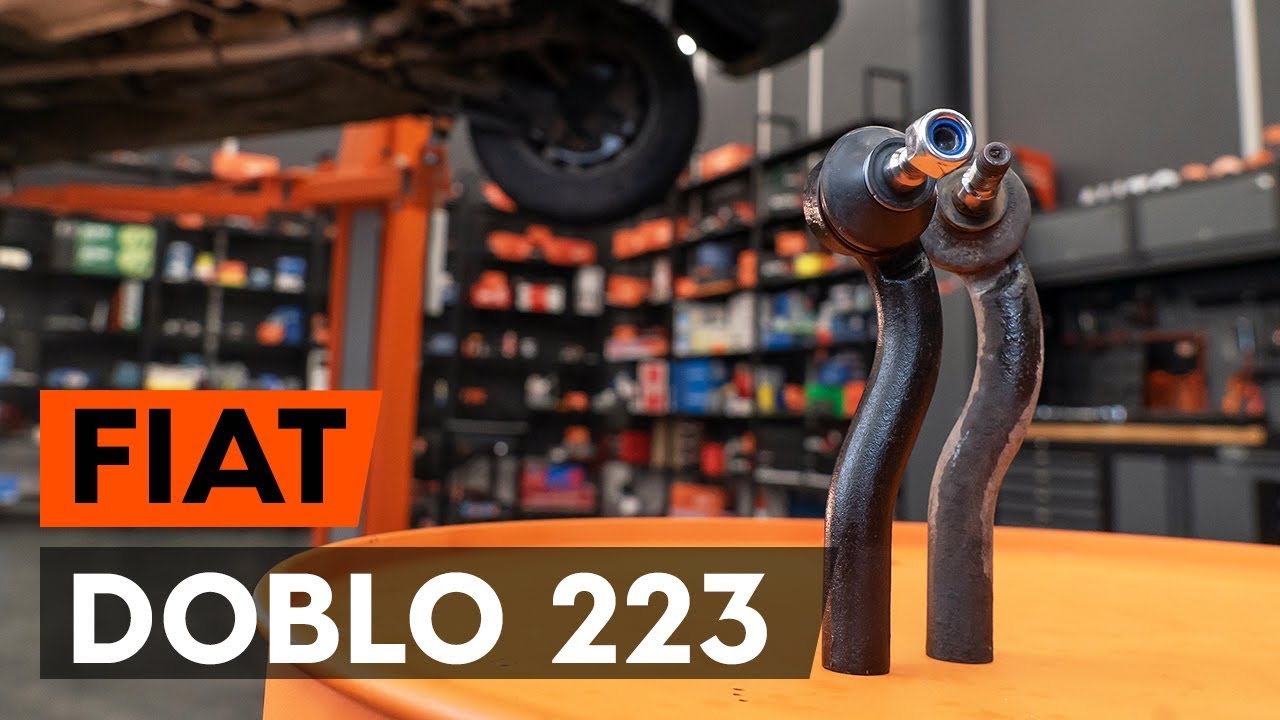

Så byter du styrslagsände på FIAT DOBLO 1 (223) [AUTODOC-LEKTION]

Byta styrled på Fiat Doblo Cargo – utbytesguide

Alternativa produkter

Styrled

Utbyte: styrled – Fiat Doblo Cargo. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Hylsa nr.17

                      Skiftnyckel Nr 22

                      Krafthylsor för fälgar Nr17

                      Momentnyckel

                      Svängjärn

                      Kulledsdragare

                      Skjutmått

                      Hjulkloss

Köp verktyg

Utbyte: styrled – Fiat Doblo Cargo. AUTODOC rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Använd alltid och enbart bara nya bultar och muttrar vid installation.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – Fiat Doblo Cargo. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Fiat Doblo Cargo
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 8

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 22.
Steg 9

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 10

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 11

Skruva loss änden från parallellstaget.
Steg 12

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Fiat Doblo Cargo. AUTODOCs experter rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 13

Rengör monteringssätet på styrledet. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 15

Koppla tillbaka parallellstagsänden till styrspindeln. Använd hylsnyckel Nr17.
Steg 16

Skruva på styrstagsände skruv. Använd kombinyckel Nr 22.
Steg 17

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 22. Använd en momentnyckel. Dra åt den till 85 Nm vridmoment.
Steg 18

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 49 Nm vridmoment.
Steg 19

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 20

Rengör fälgens monteringssäte. Använd en stålborste.

Steg 21

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 22

Installera hjulet.

Utbyte: styrled – Fiat Doblo Cargo. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 23

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 24

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.

Utbyte: styrled – Fiat Doblo Cargo. Proffsen rekommenderar:
Kontrollera och justera hjulens läge vid behov.
Steg 25

Ta bort domkrafter och kilarna.
