Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
SUZUKI SWIFT III (MZ, EZ) 1.5 4x4 (RS 415, ZD21S), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

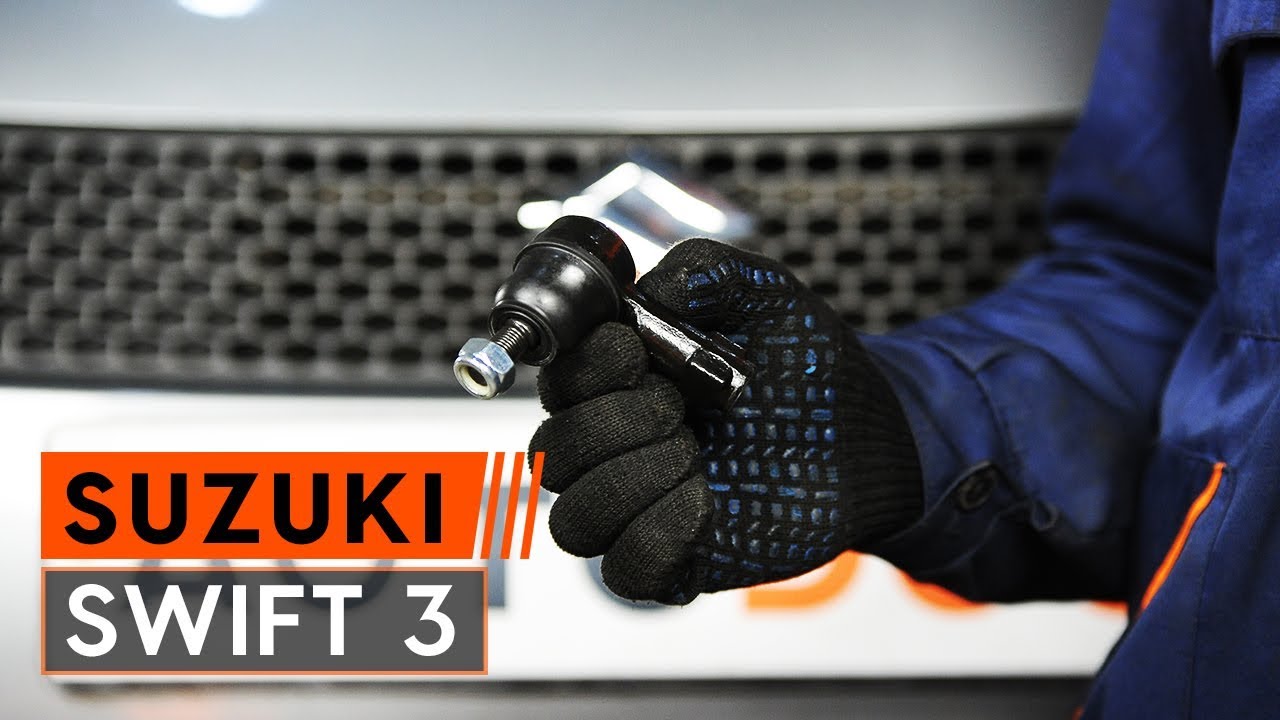

Så byter du styrled på SUZUKI SWIFT 3 [GUIDE AUTODOC]

Byta styrled på Suzuki Swift MK3 – utbytesguide

Alternativa produkter

Styrled

Utbyte: styrled – Suzuki Swift MK3. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr19

                      Hylsa nr.17

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Momentnyckel

                      Skjutmått

                      Kulledsdragare

                      Hjulkloss

Köp verktyg

Utbyte: styrled – Suzuki Swift MK3. Tips från AUTODOC:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – Suzuki Swift MK3. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Suzuki Swift MK3
Steg 5

Ta bort hjulet.
Steg 6

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 7

Rengör låsmuttern som kopplar ihop styrstaget med styrleden. Använd en stålborste. Använd WD-40 aerosol.

Steg 8

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 19.
Steg 9

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 11

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 12

Skruva loss änden från parallellstaget.
Steg 13

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Suzuki Swift MK3. Tips:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 15

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 16

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.
Steg 17

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 18

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 19

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 20

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – Suzuki Swift MK3. Vänta några minuter efter applicering av sprayen.
Steg 21

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Suzuki Swift MK3
Steg 22

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 23

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 85 Nm vridmoment.

Utbyte: styrled – Suzuki Swift MK3. Tips:
Kontrollera och justera hjulens läge vid behov.
Steg 24

Ta bort domkrafter och kilarna.
