Rekommenderat utbytesintervall för delkategorin Bromsbacksats : 100000 km

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du bromsbackar bak på FIAT PANDA (169) [AUTODOC-LEKTION]

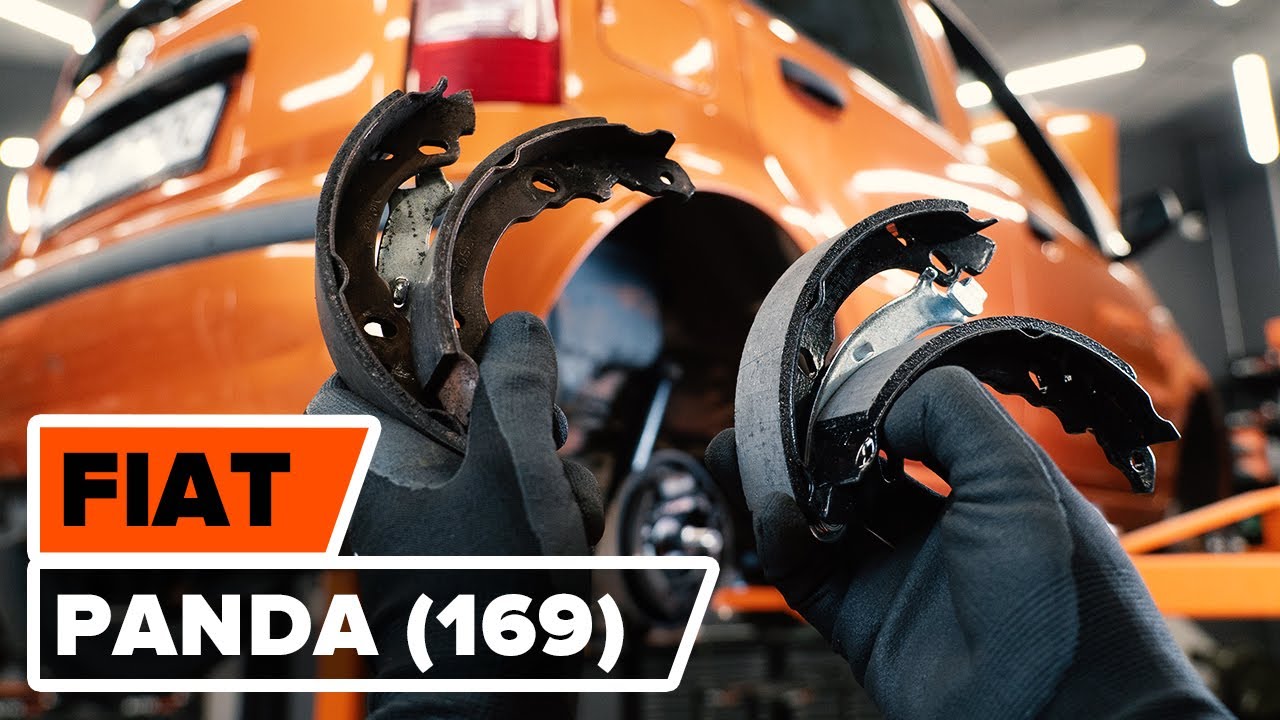

Byta bromsbackar bak på Fiat Panda 169 – utbytesguide

Alla delar du måste byta ut – Bromsbackar till PANDA (169) och andra FIAT-modeller

Bromsbacksats

        Bromsbacksats till Panda II Hatchback (169) Bensin (69 hk)

        Bromsbacksats till Panda II Hatchback (169) Bensin (54 hk)

        Bromsbacksats till Panda II Hatchback (169) Bensin (60 hk)

        Bromsbacksats till Panda II Hatchback (169) Diesel (70 hk)

        Bromsbacksats till Panda II Hatchback (169) Diesel (75 hk)

Utbyte: bromsbackar – Fiat Panda 169. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Universal rengöringsspray

                        Kopparpasta

                        Momentnyckel

                        Hylsa nr.10

                        Hylsa nr.12

                        Skiftnyckel Nr10

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Platt Skruvmejsel

                        Kofot

                        Rundtång

                        Hjulkloss

Köp verktyg

Utbyte: bromsbackar – Fiat Panda 169. AUTODOCs experter rekommenderar:

Byt ut bromsbackar i par per hjulaxel. Detta säkerställer en effektiv bromsning.
Utbytesförfarandet är likadant för båda bromsbackarna på samma axel.
Notera: allt arbete med bilen – Fiat Panda 169 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven. Skruva av bromsvätske reservoarens lock.
Steg 2

Säkra bilen med kilar.

Steg 3

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 4

Höj bilens bakre del och säkra fästdelarna.
Steg 5

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Fiat Panda 169
Steg 6

Ta bort hjulet.
Steg 7

Rengör bromstrummans fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 8

Skruva loss bromstrummans fästelement. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 9

Ta bort mittkonsolens nedre skyddskåpa. Använd en plattmejsel.
Steg 10

Skruva loss dem främre fästningar för den lägre mitten konsolen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 11

Ta bort den nedre mittkonsolen.
Steg 12

Lossa parkeringsbromsens kabel. Använd kombinyckel Nr 10.
Steg 13

Avlägsna bromstrumman.
Steg 14

Rengör bromsbackarnas fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Avlägsna bromsbeläggens nedre returfjäder. Använd en kofot.
Steg 16

Ta bort bromsbackarnas låssprintar. Använd en rundtång.
Steg 17

Dra båda bromsbeläggen med justerare från bromscylindern och undvik att skada botten. Använd en plattmejsel.
Steg 18

Avlägsna båda beläggen från fästelementen.

Utbyte: bromsbackar – Fiat Panda 169. Tips från AUTODOC:
Tryck inte ned bromspedalen efter du tagit bort bakre bromstrummornas bromsok. Detta leder till att kolven åker ut ur bromscylindern vilket bidrar till bromsvätskeläckage och tryckfall i hela bromssystemet.
Steg 19

Koppla ur parkeringsbromskabeln.
Steg 20

Plocka loss mer av övre kvarhållningsfjädern och justeringsmekanismen.
Steg 21

Rengör bromsbackarnas monteringsfästen. Använd en stålborste. Använd allrengöringssprej.
Steg 22

Installera övre låsfjädrarna och ställmekanismen på de nya bromsbackarna.
Steg 23

Koppla tillbaka parkeringsbromsvajern till parkeringsbromsspaken.
Steg 24

Installera nya bromsbelägg på bromscylinderns fästen och dess stödfästen.
Steg 25

Sätt tillbaka bromsbackarnas låssprintar. Använd en rundtång.
Steg 26

Montera den nedre returfjädern. Använd en kofot. Använd en plattmejsel.
Steg 27

Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 28

Installera bromstrumman.
Steg 29

Justera spänningen i parkeringsbromsens kabel. Använd kombinyckel Nr 10.
Steg 30

Avlägsna bromstrumman.
Steg 31

Flytta bromsklossarna mot trumman. Använd en plattmejsel.
Steg 32

Installera bromstrumman.
Steg 33

Skruva i bromstrummans fäste. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 34

Sätt tillbaka den nedre mittkonsolen.
Steg 35

Skruv åt dem främre fästningar för den lägre mittenkonsolen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 36

Återmontera den nedre mittkonsolens skyddskåpa.
Steg 37

Dra åt bromstrummans fästen. Använd hylsnyckel Nr12. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.
Steg 38

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 39

Behandla ytan där hjulfälgen kommer i kontakt med bromstrumman. Använd kopparpasta.
Steg 40

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Fiat Panda 169
Steg 41

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 42

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 43

Ta bort domkrafter och kilarna.
Steg 44

Dra åt locket på bromsvätskebehållaren. Stäng motorhuven.

Utbyte: bromsbackar – Fiat Panda 169. AUTODOCs experter rekommenderar:
Sänk farten försiktigt under de första 150–200 km efter att bromsbackarna bytts ut. Undvik överdriven och hastig inbromsning under den perioden.
