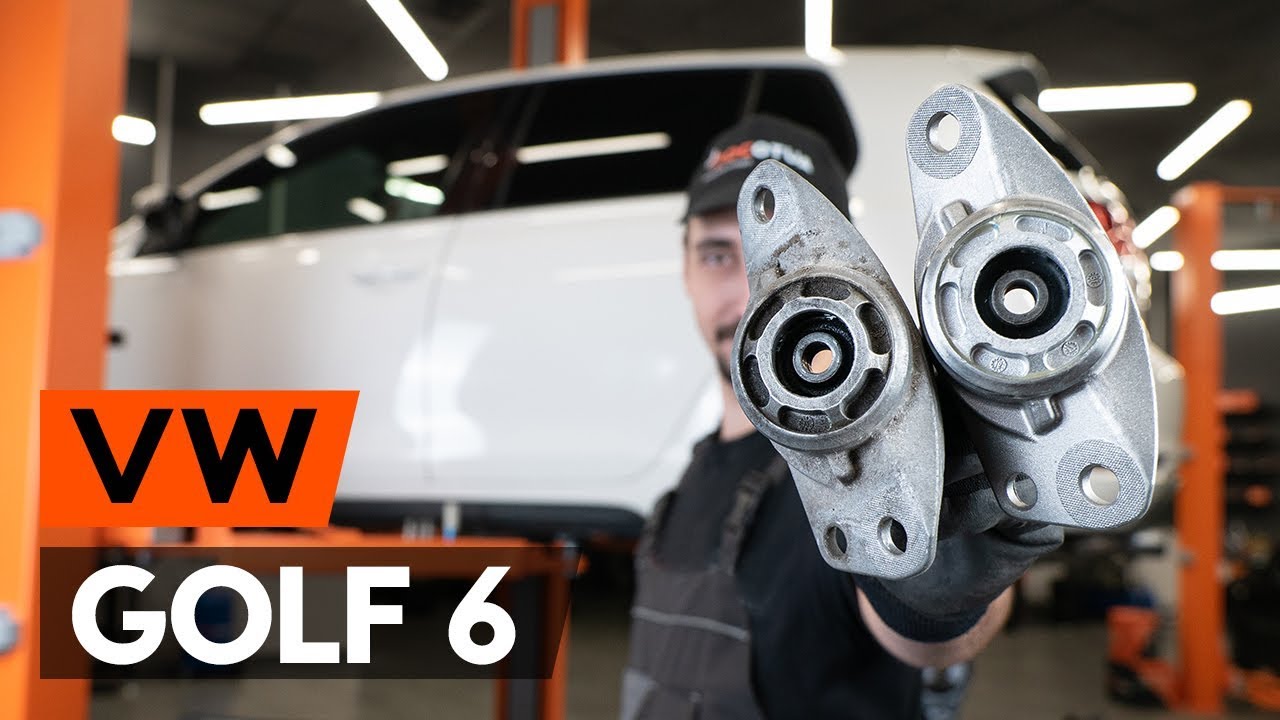

Byta fjäderbenslagring bak på VW Golf 6 – utbytesguide
nedladdningar:
1
Visningar:
10
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 1.6 MultiFuel,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 1.2 TSI,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 1.4,
VW GOLF VI (5K1) 1.6,
VW GOLF VI (5K1) 1.4 TSI,
VW GOLF VI (5K1) 1.4 TSI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 1.6 BiFuel,
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 1.6 TDI,
VW GOLF VI (5K1) 2.0 TDI 4motion,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 1.2 TSI,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 1.6 TDI,
VW GOLF VI (5K1) 1.8 TSI,
VW GOLF VI (5K1) 2.5,
VW GOLF VI (5K1) 2.0 GTI
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.
Så byter du fjäderbenslagring / fjädersäte på VW GOLF 6 (5K1) [GUIDE AUTODOC]
Alla delar du måste byta ut – Fjäderbenslagring till GOLF VI (5K1) och andra VW-modeller
Tillvägagångssättet är det samma för monteringen av höger och vänster stöttdämpare för bakre fjädringen.
Båda monteringarna på bakre stötdämpare bör bytas ut samtidigt.
Allt arbete bör göras med motorn avstängd.
Utbyte: fjäderbenslagring – VW Golf 6. Ta följande steg:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3
Höj bilens bakre del och säkra fästdelarna.
Steg 4
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. VW Golf 6
Steg 5
Ta bort hjulet.
Steg 6
Stötta upp stången. Använd en hydraulisk domkraft.
Steg 7
Skruva loss fästningarna som kopplar länkarmen till den bakre styrspindeln. Använd kombinyckel Nr18. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 8
Sänk den hydrauliska domkraften 10-15 cm.
Utbyte: fjäderbenslagring – VW Golf 6. Tips från AUTODOCs experter:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 9
Avlägsna fjädern.
Steg 10
Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr21. Använd en trycknyckel.
Steg 11
Skruva loss övre fästelementet från stötdämparen. Använd hylsnyckel Nr15.
Använd en spärrnyckel.
Utbyte: fjäderbenslagring – VW Golf 6. Tips:
Håll fast stötdämparen när du lossar bultarna, så att du inte skadar dig.
Steg 12
Avlägsna stötdämparen.
Steg 13
Greppa stötdämparen i ett skruvstäd.
Steg 14
Gör rent stötdämparens valstrådsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 15
Avlägsna kolvstångens fästelement från stötdämparen. Använd kombinyckel Nr14.
Steg 16
Avlägsna stötdämparens montering, dammskyddet och stötstoppet.
Steg 17
Montera det nya fästet, med dammskydd och gummibuffer på stötdämparen.
Steg 18
Justera stötdämparens fästen. Använd kombinyckel Nr14. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Steg 19
Släpp skruvstädet och ta ut stötdämparen.
Steg 20
Sätt tillbaka stötdämparen i hjulhuset och säkra den.
AUTODOC rekommenderar:
VW Golf 6 – Håll i stötdämparen medan du skruvar fast fästbultarna för att undvika skador.
Steg 21
Dra åt stötdämparens monteringsfästen. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+45°
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 22
Rengör fästena till stötdämparen. Använd WD-40 aerosol.
Steg 23
Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 24
Installera fjädern.
Steg 25
Stötta upp stången. Använd en hydraulisk domkraft.
Steg 26
Dra ihop fästningar som kopplar länkarmen till bakre knutleden. Använd kombinyckel Nr18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+90°
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 27
Avlägsna stödet underifrån bakre stången.
AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – VW Golf 6. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 28
Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 29
Installera hjulet.
Utbyte: fjäderbenslagring – VW Golf 6. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 30
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 31
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 32
Ta bort domkrafter och kilarna.
