Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,... … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar på FIAT PUNTO 2 (188) [AUTODOC-LEKTION]

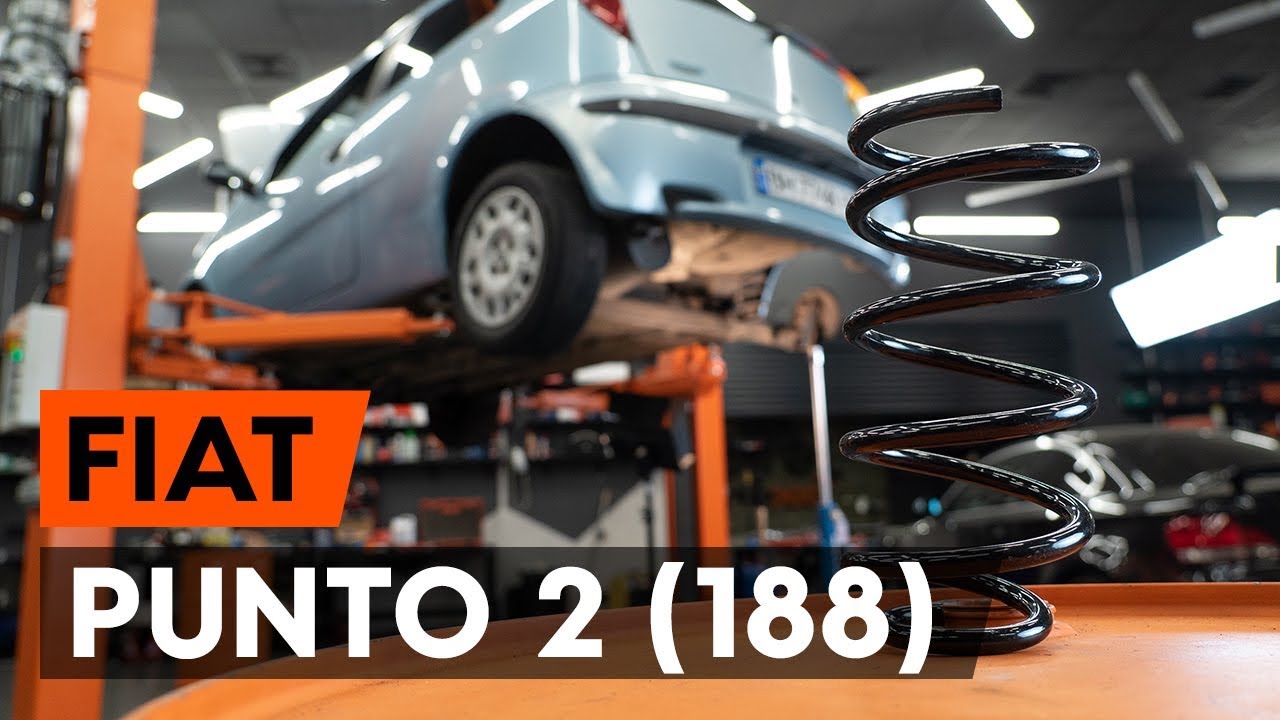

Byta fjädrar bak på Fiat Punto 188 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Fiat Punto 188. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr19

                      Momentnyckel

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Fiat Punto 188. AUTODOCs experter rekommenderar:

Bakvagnens båda spiralfjädrar måste bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Fiat Punto 188. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Fiat Punto 188
Steg 5

Ta bort hjulet.
Steg 6

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 7

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.

Steg 8

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr18.
Steg 9

Ta bort fixdubben.
Steg 10

Avlägsna monteringen från nedre bakaxelns balk.

Utbyte: fjädrar – Fiat Punto 188. Proffsen rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 11

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 12

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr18.
Steg 13

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Utbyte: fjädrar – Fiat Punto 188. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 14

Ta ut fjädern.
Steg 15

Ta bort gummimellanlägget till fjädern.
Steg 16

Montera gummimellanlägget på den nya spiralfjädern.

Steg 17

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Installera fjädern.

Utbyte: fjädrar – Fiat Punto 188. AUTODOCs experter rekommenderar:
Försäkra dig om att spiralfjädern är monterad på rätt sätt.
Steg 19

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 20

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr18.
Steg 21

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Fiat Punto 188 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 22

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 23

Installer fästningsbulten.
Steg 24

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr18.
Steg 25

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 26

Avlägsna monteringen från nedre bakaxelns balk.

Utbyte: fjädrar – Fiat Punto 188. Tips:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 27

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 28

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 29

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.

Steg 30

Installera hjulet.

Utbyte: fjädrar – Fiat Punto 188. AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 31

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 32

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 86 Nm vridmoment.
Steg 33

Ta bort domkrafter och kilarna.
