Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar fram på ABARTH 500 (312) [AUTODOC-LEKTION]

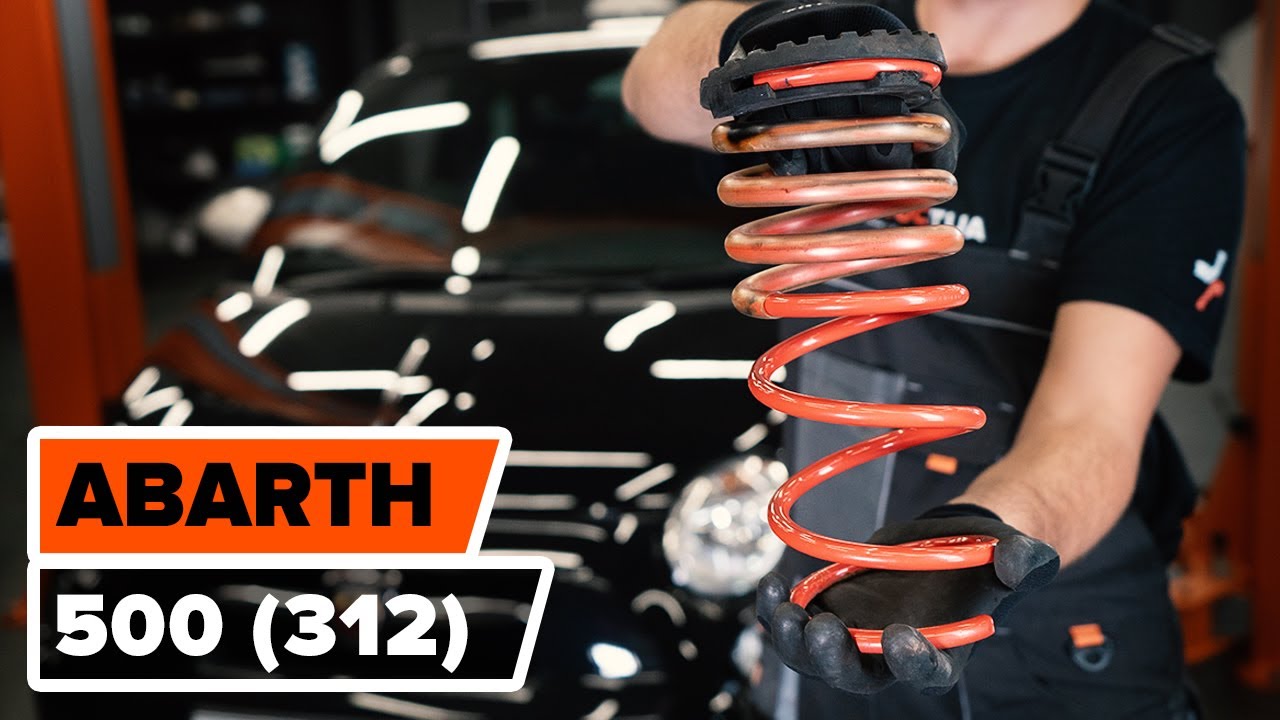

Byta fjädrar fram på Abarth 595 – utbytesguide

Alla delar du måste byta ut – Fjädrar till 500 / 595 / 695 Hatchback (312_) och andra ABARTH-modeller

Alternativa produkter

Spiralfjäder

F11-30-013-01-VA EIBACH Spiralfjäder

1221,61 SEK

Butik

Utbyte: fjädrar – Abarth 595. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr19

                      Skiftnyckel Nr27

                      Ringnyckel Nr17

                      Ringnyckel Nr18

                      Ringnyckel Nr27

                      Hylsa nr.15

                      Hylsa nr.18

                      Insex bit Nr. H5.

                      Insex bit Nr. H7.

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Rundtång

                      Verktyg för panelclips

                      Hydraulisk transmissions domkraft

                      Hydraulisk fjäderben kompressor

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Abarth 595. Tips från AUTODOCs experter:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Notera: allt arbete med bilen – Abarth 595 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Ta bort klämmorna på skyddet till torkardiket. Använd ett verktyg för panelclips.
Steg 4

Lyft plasten ifrån vindrutetorkaren på skyddshuvens galler.
Steg 5

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 6

Skruva loss toppfsäten från stötdämparens montering. Använd kombinyckel Nr 19. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 7

Säkra bilen med kilar.
Steg 8

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 9

Höj bilens främre del och säkra fästdelarna.
Steg 10

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Abarth 595
Steg 11

Ta bort hjulet.
Steg 12

Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en rundtång.
Steg 13.1

Rengör fästena som anslutar stabilisatorn med fjäderbenet, och de som ansluter fjäderbenet till och kontrollspindeln.

Steg 13.2

Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använda ringnyckel #18. Använd hylsnyckel Nr18. Använd HEX Nr. H5.
Steg 15

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 16

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använda ringnyckel #17. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 17

Avlägsna stöder under styrspindeln

AUTODOC rekommenderar:
Abarth 595– För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 18

Koppla loss styrspindeln från fjäderbenet.
Steg 19

Skruva loss fjäderbenets övre fästen.

AUTODOC rekommenderar:
Abarth 595 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 20

Avlägsna fjäderbenet.
Steg 21

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Abarth 595. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 22

Komprimera fjädern.
Steg 23

Rengör stötdämparkolven. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 27. Använd HEX Nr. H7.
Steg 25

Avlägsna fjäderbenets övre anordning.
Steg 26

Lossa spiralfjädern.
Steg 27

Avlägsna fjädern.
Steg 28

Installera fjädern på stötdämparen.
Steg 29

Komprimera fjädern.
Steg 30

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 31

Dra åt muttern på stötdämparens kolvstång. Använda ringnyckel #27. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 32

Sluta komprimera fjädern.
Steg 33

Ta bort det monterade fjäderbenet.
Steg 34

Installera fjäderbenet inne i hjulhuset.
Steg 35

Dra åt fjäderbenets övre fästmuttrar. Dra inte åt den.
Steg 36

Behandla fjäderbensfästet på styrspindeln. Använd WD-40 aerosol.
Steg 37

Justera fjäderbenet på styrspindeln. Sätt i de nya styrspindelbultarna.
Steg 38

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr15. Använda ringnyckel #17. Använd en momentnyckel. Dra åt den till 85 Nm vridmoment.
Steg 39

Avlägsna stöder under styrspindeln.

Utbyte: fjädrar – Abarth 595. Tips från AUTODOCs experter:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 40

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Fäst bromsslangen på fjäderbenet.
Steg 41

Säkra krängningshämmarlänken till fjäderbenet. Använda ringnyckel #18. Använd hylsnyckel Nr18. Använd HEX Nr. H5. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 42

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 43

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Abarth 595
Steg 44

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 45

Dra åt fjäderbenets övre montering. Använd kombinyckel Nr19. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 46

Montera och säkra torkardikets skydd.
Steg 47

Ta bort skärmskyddet.
Steg 48

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 49

Ta bort domkrafter och kilarna.
Steg 50

Stäng motorhuven.
