Den här utbytes proceduren kan göras på följande fordon:
AUDI A3 Hatchback (8L1) 1.8,
AUDI A3 Hatchback (8L1) 1.6,
AUDI A3 Hatchback (8L1) 1.8 T,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.8 T quattro,
AUDI A3 Hatchback (8L1) S3 quattro,
AUDI A3 Hatchback (8L1) 1.8 T quattro,
AUDI A3 Hatchback (8L1) 1.8 T,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.6,
AUDI A3 Hatchback (8L1) 1.9 TDI quattro,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) S3 quattro
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

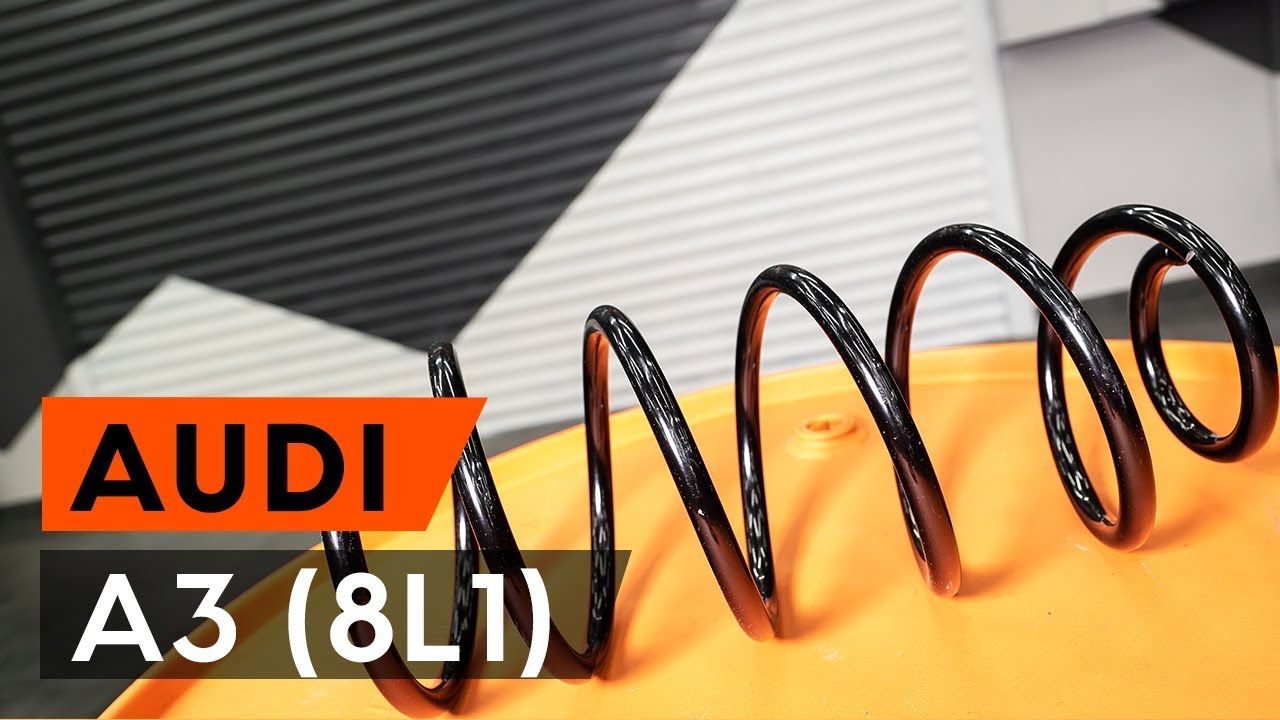

Så byter du fjädrar fram på AUDI A3 1 (8L1) [GUIDE AUTODOC]
Alla delar du måste byta ut – Fjädrar till A3 Hatchback (8L1) och andra AUDI-modeller
Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Du kommer kanske att behöva andra verktyg.
Varning! Stäng av motorn innan du börjar arbeta – Audi A3 8L1.
Genomför utbytet i följande ordning:
Steg 1
Öppna motorhuven.
Steg 2
Säkra bilen med kilar.
Steg 3
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 4
Ta bort fälgskyddet.
Steg 5
Skruva loss navets låsmutter. Använd en 1-3/16 tums 12-kantad hylsnyckel.
AUTODOC rekommenderar:
Lossa inte bultarna med mer än 90 grader.
Steg 6
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7
Höj bilens främre del och säkra fästdelarna.
Steg 8
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Audi A3 8L1
Steg 9
Ta bort hjulet.
Steg 10
Koppla loss kablarna och bromsslangen från stötdämparens montering.
Steg 11
Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd en 1-3/16 tums 12-kantad hylsnyckel.
Steg 12
Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Rengör fästena som förbinder kulleden med upphängningens länkarm. Använd en stålborste. Använd WD-40 aerosol.
Steg 13
Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr13.
Steg 14
Koppla loss sfäriska ledet från armen.
Steg 15
Dra ut drivaxeln från styrspindeln och lyft upp den och knyt fast den till karossen. Använd en hammare. Använd ett körnare dorn.
Utbyte: fjädrar – Audi A3 8L1. Tips från AUTODOCs experter:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd)
Steg 16
Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 17
Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Steg 18
Avlägsna stöder under styrspindeln.
AUTODOC rekommenderar:
Audi A3 8L1 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 19
Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Steg 20
Koppla loss styrspindeln från fjäderbenet.
Utbyte: fjädrar – Audi A3 8L1. AUTODOCs experter rekommenderar:
Använd en gummihammare ifall det behövs.
Steg 21
Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Utbyte: fjädrar – Audi A3 8L1. AUTODOC rekommenderar:
Försäkra dig om att inte styrspindeln lossnar från lasten.
Steg 22
Skruva loss fjäderbenets övre fästen. Använd kombinyckel Nr21. Använd HEX Nr. H6.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Audi A3 8L1
Steg 23
Avlägsna fjäderbenet. Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.
Utbyte: fjädrar – Audi A3 8L1. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 24
Komprimera fjädern.
Steg 25
Avlägsna fjäderbenets ställmutter. Använd hylsa för lambdasond nr. 22 Använd HEX Nr. H6.
Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 33
Dra åt muttern på stötdämparens kolvstång. Använd hylsa för lambdasond nr. 22 Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Utbyte: fjädrar – Audi A3 8L1. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 34
Sluta komprimera fjädern.
Steg 35
Ta bort det monterade fjäderbenet.
Steg 36
Installera fjäderbenet inne i hjulhuset.
Steg 37
Dra åt fjäderbenets övre fästmuttrar. Dra inte åt den.
Steg 38
Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste.
Steg 39
Behandla fjäderbensfästet på styrspindeln. Använd WD-40 aerosol.
Steg 40
Justera fjäderbenet på styrspindeln.
Utbyte: fjädrar – Audi A3 8L1. AUTODOCs experter rekommenderar:
Använd en gummihammare ifall det behövs.
Steg 41
Installera och dra åt en ny bult på styrspindeln. Viktigt! Se till att använda nya fästen. Använd hylsnyckel Nr18. Använd kombinyckel Nr18. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°
Steg 42
Avlägsna stöder under styrspindeln.
AUTODOC rekommenderar:
Audi A3 8L1 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 43
Montera drivaxeln i hjulnavet.
Steg 44
Sätt fast kulledet på länkarmen.
Steg 45
Skruva i fästena i kulledets låsplatta (3 fästelement). Viktigt! Se till att använda nya fästen. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.+90°
Steg 46
Skruva loss drivaxlens mutter.
Steg 47
Fäst bromsslangen på fjäderbenet. Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 48
Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 49
Installera hjulet.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Audi A3 8L1
Steg 50
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 51
Dra åt bulten på drivaxeln. Använd en 1-3/16 tums 12-kantad hylsnyckel. Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
Steg 52
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 53
Sätt fast fälgskydden.
Steg 54
Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 55
Ta bort skärmskyddet.
Steg 56
Stäng motorhuven.
Steg 57
Ta bort domkrafter och kilarna.
