Byta fjädrar fram på Audi A4 B6 Avant – utbytesguide

nedladdningar: 1

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
AUDI A4 Avant (8E5, B6) 1.6, AUDI A4 Avant (8E5, B6) 2.0, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 2.5 TDI quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0 quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI quattro, AUDI A4 Avant (8E5, B6) 2.0 FSI, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 3.0 quattro … Visa mer

Ordningen kan variera något beroende på bilens utformning.

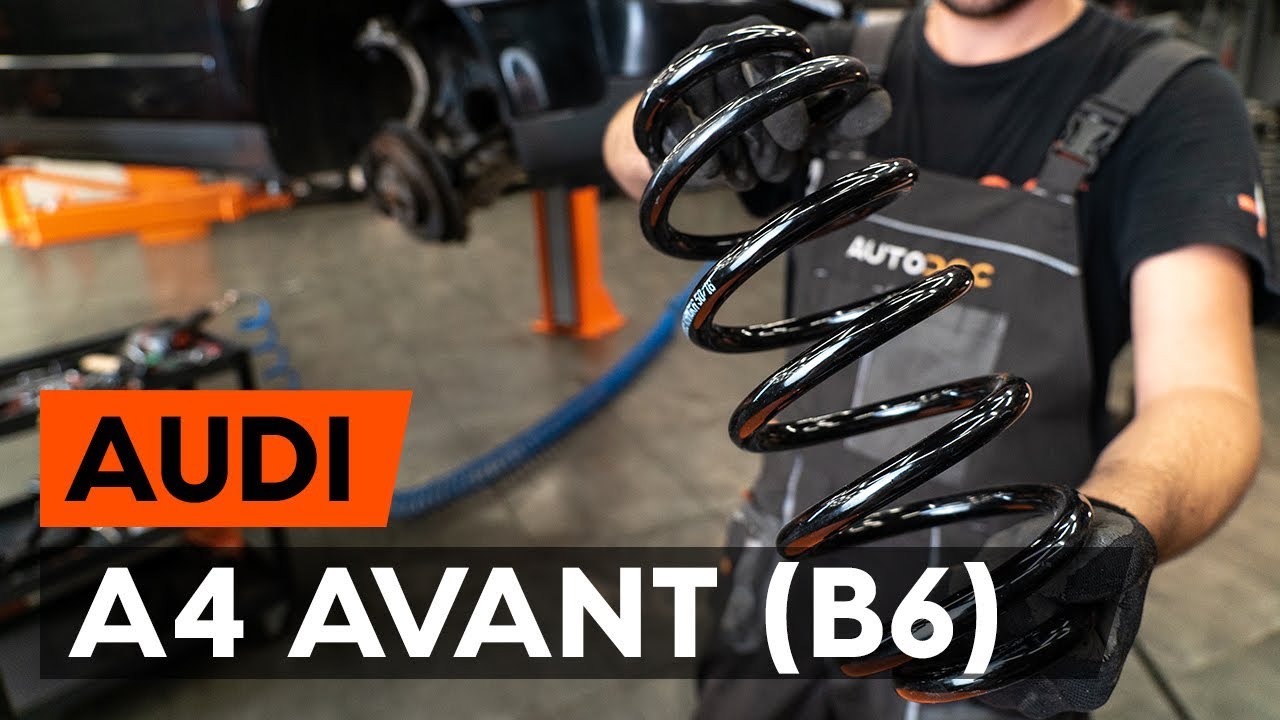

Så byter du fjädrar fram på AUDI A4 B6 (8E5) [AUTODOC-LEKTION]

Byta fjädrar fram på Audi A4 B6 Avant – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Audi A4 B6 Avant. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Universal smörjning

                      Kopparpasta

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.16

                      Hylsa nr.18

                      Insex bit nr. H6.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Plattmejsel

                      Drivdorn

                      Platt Skruvmejsel

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Audi A4 B6 Avant. Tips från AUTODOC:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Audi A4 B6 Avant. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Avlägsna skyddet till torkardiket.
Steg 3

Lyft upp torkardikets skydd.
Steg 4

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 5

Ta bort stötdämparens monteringslock. Använd en kofot.
Steg 6

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 7

Säkra bilen med kilar.
Steg 8

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 9

Höj bilens främre del och säkra fästdelarna.
Steg 10

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Audi A4 B6 Avant
Steg 11

Ta bort hjulet.
Steg 12

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss övre styrarmens fästelement (2 delar). Använd kombinyckel Nr 18 (2 delar). Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 14

Ta bort fixdubben.
Steg 15

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 16

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Skruva loss fästningarna som håller ihop krängningshämmarens länk till armen. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 18

Avlägsna krängningshämmarlänken. Använd en kofot.
Steg 19

Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva loss nedre fästelementet från fjäderstöttan. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 21

Ta bort fixdubben.
Steg 22

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjädrar – Audi A4 B6 Avant. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 23

Lossa fästet som förbinder styrarmens kulled till styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 24

Lossa den övre länkarmen från styrspindeln (2 delar). Använd ett körnare dorn. Använd en hammare.
Steg 25

Lossa nedre delen av fjäderbenet. Använd en kofot.
Steg 26

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr16. Använd en spärrnyckel.

AUTODOC rekommenderar:
Audi A4 B6 Avant – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 27

Avlägsna fjäderbenet.
Steg 28

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Audi A4 B6 Avant. Proffsen rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 29

Behandla stötdämparstången. Använd WD-40 aerosol.
Steg 30

Behandla alla lederna på armen. Använd WD-40 aerosol.

Steg 31

Skruva loss fästelementen som kopplar ihop styrarmarna med fjäderbenet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 32

Ta bort fixdubben.
Steg 33

Avlägsna spaken.
Steg 34

Skruva loss fästelementen som kopplar ihop styrarmarna med fjäderbenet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 35

Avlägsna spaken.
Steg 36

Komprimera fjädern.
Steg 37

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 38

Avlägsna fjäderbenets övre anordning.
Steg 39

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjädrar – Audi A4 B6 Avant. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 40

Lossa spiralfjädern.
Steg 41

Avlägsna fjädern.
Steg 42

Installera fjädern på stötdämparen.
Steg 43

Komprimera fjädern.
Steg 44

Installera monteringslocket, dammskydd och gummibuffert på stötdämparen.

Steg 45

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 46

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.

Utbyte: fjädrar – Audi A4 B6 Avant. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 47

Sluta komprimera fjädern.
Steg 48

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 49

Montera styrarmarna.

Utbyte: fjädrar – Audi A4 B6 Avant. Tips från AUTODOC:
Positionera länkarmens för att passa i hålen för montering.
Steg 50

Installer fästningsbulten.

Steg 51

Skruva i fästelementen som förbinder styrarmarna med fjäderbenet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 52

Dra åt fästelementet som förbinder styrarmarna med fjäderbenet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 53

Behandla stötdämparstången. Använd kopparpasta.
Steg 54

Ta bort det monterade fjäderbenet.
Steg 55

Installera fjäderbenet inne i hjulhuset.
Steg 56

Skruva loss toppfästen från stötdämparmonteringen. Använd hylsnyckel Nr16. Använd en spärrnyckel. Dra inte åt den.

AUTODOC rekommenderar:
Audi A4 B6 Avant – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 57

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 58

Fäst nedre delen av fjäderbenet.
Steg 59

Installer fästningsbulten.
Steg 60

Skruva fast nedre fästet till fjäderbenet. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 61

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 62

Behandla alla lederna på armen. Använd en multi purpose smörjmedel. Använd en plattmejsel.
Steg 63

Fäst den övre länkarmen på styrspindeln (2 delar).
Steg 64

Installer fästningsbulten. Använd en kofot.
Steg 65

Skruva in fästena (2 delar) på den övre styrarmen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Steg 66

Installera den tvärgående krängningshämmarlänken.
Steg 67

Dra åt fästelementet på stabilisatorn.
Steg 68

Höj den hydrauliska domkraften 10-15 cm.
Steg 69

Dra åt övre styrarmens fästelement (2 delar). Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.
Steg 70

Dra åt fästningar som kopplar stabiliseringslänken till krängningshämmaren. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 71

Dra åt stötdämparens nedre stötfästen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 72

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjädrar – Audi A4 B6 Avant. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 73

Behandla alla lederna på armen. Behandla stötdämpar fästena. Använd kopparpasta.
Steg 74

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 75

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjädrar – Audi A4 B6 Avant. Vänta några minuter efter applicering av sprayen.
Steg 76

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Audi A4 B6 Avant
Steg 77

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 78

Sänk bilen.
Steg 79

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 80

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 81

Montera stötdämparens monteringslock.
Steg 82

Montera och säkra torkardikets skydd.
Steg 83

Montera skyddet på torkardiket.
Steg 84

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 85

Ta bort domkrafter och kilarna.
Steg 86

Ta bort skärmskyddet.
Steg 87

Stäng motorhuven.
