Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) Cooper, MINI Hatchback (R50, R53) One … Visa mer

Ordningen kan variera något beroende på bilens utformning.

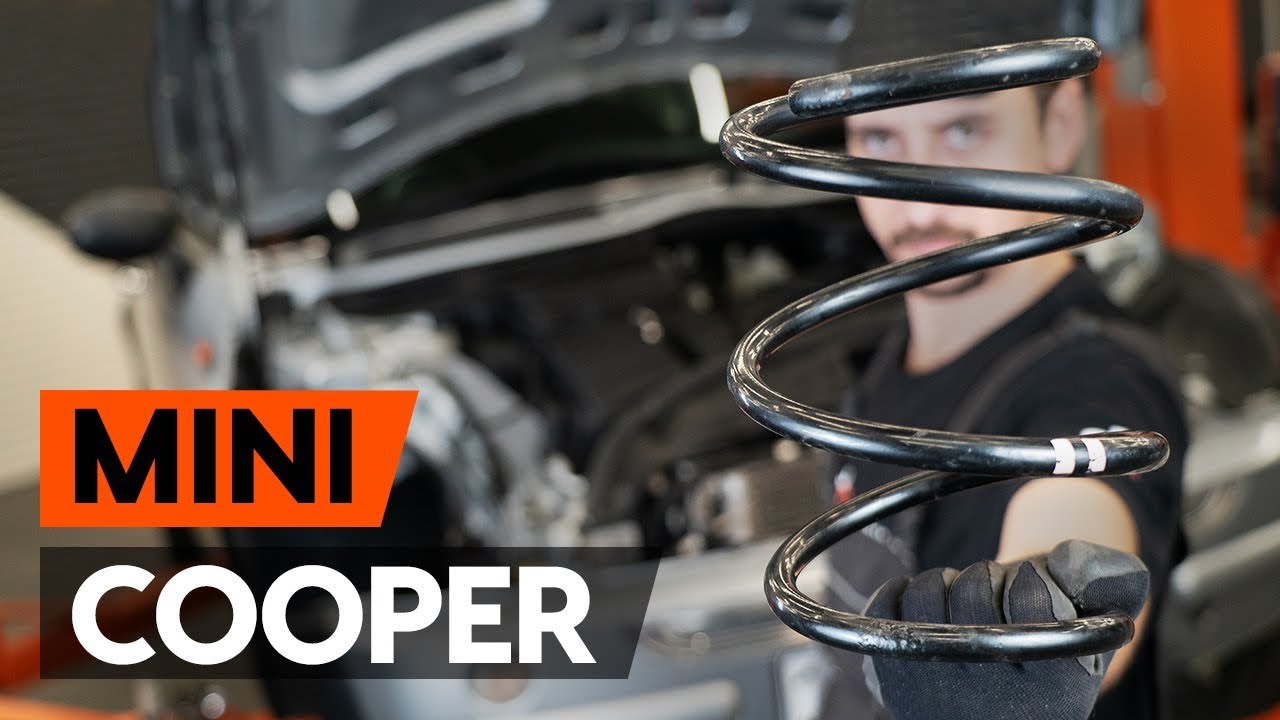

Så byter du fjädrar fram på MINI COOPER 1 (R50, R53) [GUIDE AUTODOC]

Byta fjädrar fram på Mini R50, R53 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Mini R50, R53. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Insex bit Nr. H6

                      Insex bit Nr. H7

                      XZN bits nr.14

                      Stötdämparhylsa

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Plattmejsel

                      Hammare

                      Svängjärn

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hydraulisk fjäderben kompressor

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mini R50, R53. Tips från AUTODOCs experter:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Mini R50, R53. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Mini R50, R53
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 7

Koppla loss kablarna och bromsslangen från stötdämparens montering.
Steg 8

Rengör fästena som anslutar stabilisatorn med fjäderbenet, och de som ansluter fjäderbenet till och kontrollspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd kombinyckel Nr 16. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 10

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel. Använd en trycknyckel.
Steg 11

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 12

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 13

Koppla loss styrspindeln från fjäderbenet. Använd en platt metall mejsel. Använd en hammare.

Utbyte: fjädrar – Mini R50, R53. Tips från AUTODOCs experter:
Försäkra dig om att inte styrspindeln lossnar från lasten.
Steg 14

Skruva loss fjäderbenets övre fästen. Använd hylsnyckel Nr13. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Mini R50, R53
Steg 15

Avlägsna fjäderbenet.
Steg 16

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Mini R50, R53. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 17

Komprimera fjädern.
Steg 18

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H7. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 19

Avlägsna toppmonteringen.
Steg 20

Lossa spiralfjädern.
Steg 21

Avlägsna fjädern.
Steg 22

Installera fjädern på stötdämparen.
Steg 23

Komprimera fjädern.

Steg 24

Montera det övre fjäderbensfästet och fjäderbenslagret. Använd en kofot.
Steg 25

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr18. Använd kombinyckel Nr 18. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 64 Nm vridmoment.

Utbyte: fjädrar – Mini R50, R53. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 26

Sluta komprimera fjädern.
Steg 27

Ta bort det monterade fjäderbenet.
Steg 28

Installera fjäderbenet inne i hjulhuset.
Steg 29

Dra åt fjäderbenets övre fästmuttrar. Dra inte åt den.

AUTODOC rekommenderar:
Mini R50, R53 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 30

Behandla fjäderbensfästet på styrspindeln. Använd WD-40 aerosol.
Steg 31

Justera fjäderbenet på styrspindeln.
Steg 32

Installera och dra åt en ny bult på styrspindeln. Använd XZN #14. Använd en momentnyckel. Dra åt den till 81 Nm vridmoment.
Steg 33

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Mini R50, R53 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 34

Säkra krängningshämmarlänken till fjäderbenet. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 56 Nm vridmoment.
Steg 35

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Fäst bromsslangen på fjäderbenet.
Steg 36

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 37

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Mini R50, R53
Steg 38

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 39

Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 34 Nm vridmoment.
Steg 40

Behandla stötdämparstången. Använd kopparpasta.
Steg 41

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 42

Ta bort domkrafter och kilarna.
