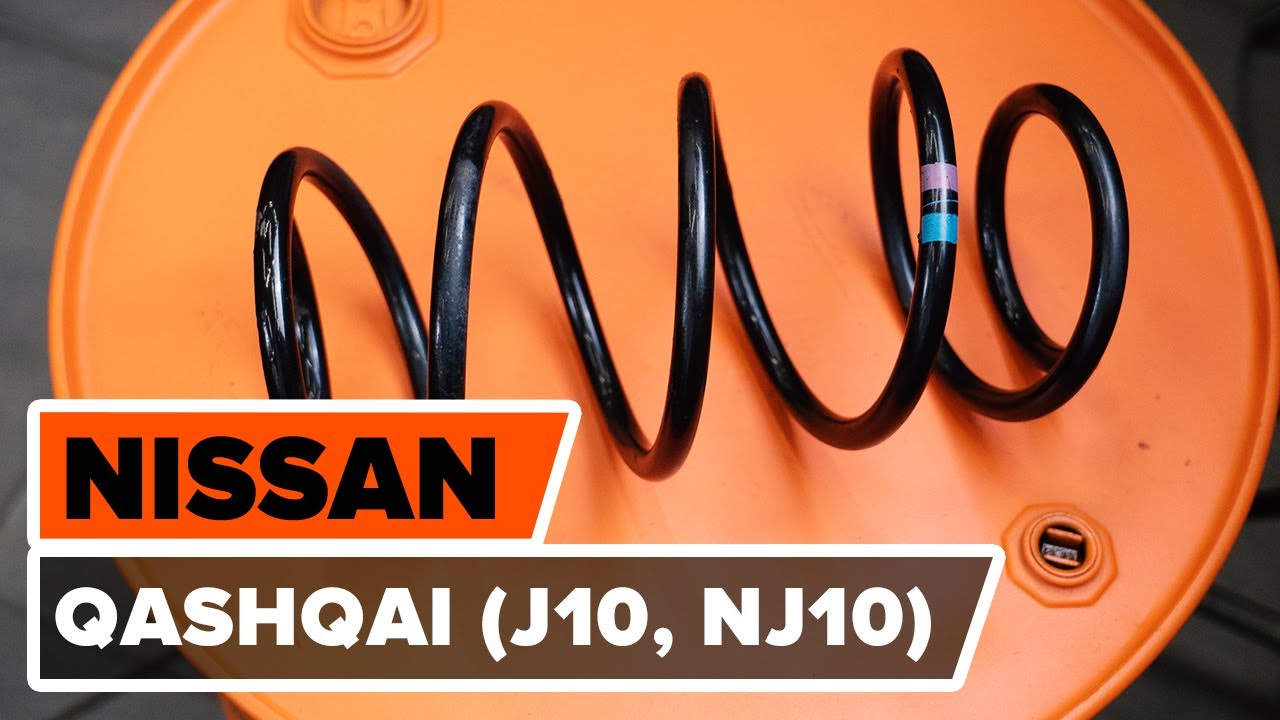

Byta fjädrar fram på Nissan Qashqai J10 – utbytesguide

nedladdningar: 8

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 2.0 Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi Allrad, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar fram på NISSAN QASHQAI (J10, NJ10) [AUTODOC-LEKTION]

Byta fjädrar fram på Nissan Qashqai J10 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Nissan Qashqai J10. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr18

                      Insex bit nr. H6.

                      Hylsa nr.13

                      Hylsa nr.14

                      Hylsa nr.18

                      Hylsa nr.19

                      Hylsa nr.21

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Verktyg för panelclips

                      Universal avdragare

                      Hammare

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Nissan Qashqai J10. AUTODOC rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Nissan Qashqai J10. Rekommenderad stegföljd:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Ta bort mutterskydden på vindrutetorkarens arm. Använd ett verktyg för panelclips.
Steg 4

Skruva upp fästena på vindrutetorkarens arm. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 5

Ta bort torkararmarna. Använd en universalavdragare.
Steg 6

Ta bort klämmorna på skyddet till torkardiket. Använd ett verktyg för panelclips.
Steg 7

Lyft upp torkardikets skydd.
Steg 8

Koppla bort slangen för vindrutespolaren.
Steg 9

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 10

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 11

Säkra bilen med kilar.
Steg 12

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 13

Höj bilens främre del och säkra fästdelarna.
Steg 14

Skruva av hjulbultarna.

Utbyte: fjädrar – Nissan Qashqai J10. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 15

Ta bort hjulet.
Steg 16

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 18

Avlägsna krängningshämmarlänken.
Steg 19

Ta bort fästelementet som fäster bromsslangen på fjäderbenet. Använd en kofot.
Steg 20

Lossa bromsslangen från stötdämparen.
Steg 21

Koppla loss ABS sensorns kablage.
Steg 22

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 23

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 24

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 25

Ta bort fästbultarna.
Steg 26

Koppla loss styrspindeln från fjäderbenet. Använd en kofot.
Steg 27

Avlägsna stöder under styrspindeln.

Utbyte: fjädrar – Nissan Qashqai J10. AUTODOC rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 28

Skruva loss toppfsäten från stötdämparens montering.

Utbyte: fjädrar – Nissan Qashqai J10. Tips från AUTODOC:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 29

Avlägsna fjäderbenet.
Steg 30

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Nissan Qashqai J10. Tips:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 31

Komprimera fjädern.
Steg 32

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 33

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 34

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

Utbyte: fjädrar – Nissan Qashqai J10. AUTODOCs experter rekommenderar:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 35

Lossa spiralfjädern.
Steg 36

Avlägsna fjädern.
Steg 37

Installera fjädern på stötdämparen.
Steg 38

Komprimera fjädern.
Steg 39

Installera monteringslocket, dammskydd och gummibuffert på stötdämparen.
Steg 40

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 62 Nm vridmoment.

Utbyte: fjädrar – Nissan Qashqai J10. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 41

Sluta komprimera fjädern.
Steg 42

Behandla stötdämparstången. Använd kopparpasta.
Steg 43

Ta bort det monterade fjäderbenet.
Steg 44

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Installera fjäderbenet inne i hjulhuset.
Steg 46

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Nissan Qashqai J10 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 47

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.

Steg 49

Justera fjäderbenet på styrspindeln.
Steg 50

Montera fästningsbolten.
Steg 51

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Nissan Qashqai J10 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 52

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 53

Koppla in ABS-sensorns kablage.
Steg 54

Fäst bromsslangen på fjäderbenet.
Steg 55

Installera bromsslangens spärrklämma. Använd en hammare.
Steg 56

Rengör monteringsställen av krängningshämmarlänken. Använd en stålborste. Använd WD-40 aerosol.
Steg 57

Installera den tvärgående krängningshämmarlänken.
Steg 58

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 59

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 168 Nm vridmoment.
Steg 60

Behandla stötdämpar fästena. Behandla alla fogar i stabilisatorlänken. Använd kopparpasta.
Steg 61

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 62

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjädrar – Nissan Qashqai J10. Tips:
Vänta ett par minuter efter att du använt aerosolen.
Steg 63

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Nissan Qashqai J10
Steg 64

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 65

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 112 Nm vridmoment.
Steg 66

Ta bort domkrafter och kilarna.
Steg 67

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.
Steg 68

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 69

Koppla in slangen för vindrutespolaren.
Steg 70

Montera och säkra torkardikets skydd.
Steg 71

Montera fästningarna för plastkåpan under vindrutan.
Steg 72

Installera tillbaka torkararmarna.

Utbyte: fjädrar – Nissan Qashqai J10. AUTODOC rekommenderar:
Förvissa dig om att du inte blandar ihop förarsidans och passagerarsidans torkararmar.
Steg 73

Dra åt fästena på torkararmen. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 28 Nm vridmoment.
Steg 74

Behandla torkararmens fästelement. Använd kopparpasta.
Steg 75

Montera vindrutetorkarens bultskydd för vindrutetorkararmen.
Steg 76

Ta bort skärmskyddet.
Steg 77

Stäng motorhuven.
