Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VOLVO C30 (533) T5, VOLVO C30 (533) T5, VOLVO C30 (533) D2 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Denna video visar utbytesproceduren för en liknande bildel på ett annat fordon

Alternativa produkter

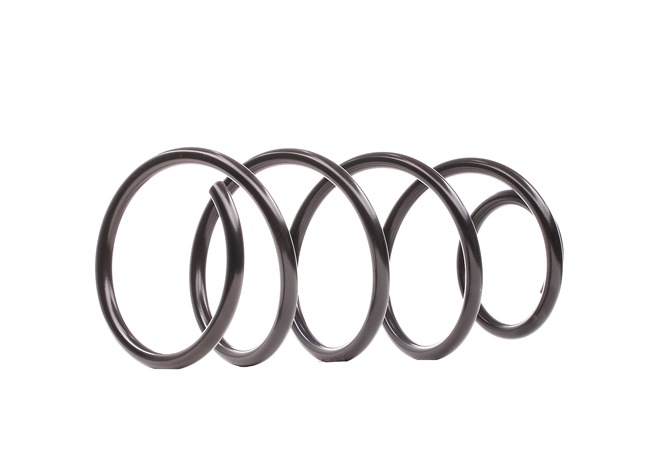

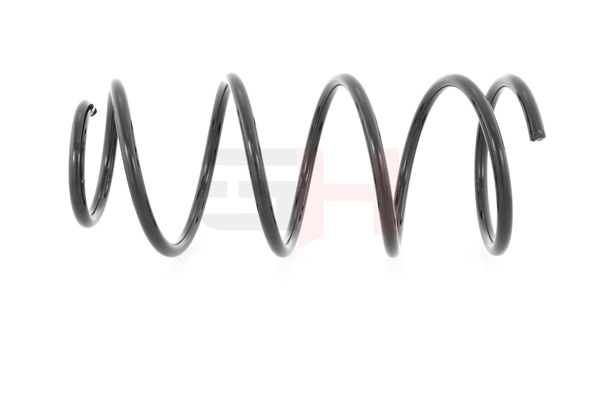

Spiralfjäder

Utbyte: fjädrar – VOLVO C30. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr15

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Krafthylsor №13

                      Krafthylsor №15

                      Krafthylsor №18

                      Krafthylsor №21

                      Insex bit nr. H5.

                      Insex bit nr. H6.

                      Krafthylsor för fälgar Nr19

                      Stötdämparhylsa

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Hammare

                      Kulledsdragare

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – VOLVO C30. AUTODOC rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – VOLVO C30. Rekommenderad stegföljd:

Steg 1

Öppna motorhuven.

Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 7

Lossa fästet från drivaxeln. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 8

Höj bilens främre del och säkra fästdelarna.

Steg 9

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. VOLVO C30
Steg 10

Ta bort hjulet.
Steg 11

Ta bort fixdubben.
Steg 12

Koppla loss ABS sensorns kabelfästelement.
Steg 13

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 15. Använd HEX Nr. H5. Använd en spärrnyckel.
Steg 15

Avlägsna krängningshämmarlänken.
Steg 16

Lossa bromsslangen från stötdämparen. Använd en kofot.
Steg 17

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr15. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Rengör fästet som förbinder kulleden med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 21.
Steg 21

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare. Använd en hammare.
Steg 22

Koppla loss underarmen från styrspindeln.
Steg 23

Avlägsna drivaxeln.
Steg 24

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 25

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 26

Ta bort fixdubben.
Steg 27

Koppla loss styrspindeln från fjäderbenet.
Steg 28

Skruva loss toppfsäten från stötdämparens montering.

Utbyte: fjädrar – VOLVO C30. Tips från AUTODOCs experter:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 29

Avlägsna fjäderbenet.
Steg 30

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – VOLVO C30. Tips:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 31

Komprimera fjädern.
Steg 32

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr18. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 33

Avlägsna toppmonteringen från fjäderbenet tillsammans med monteringslagret.
Steg 34

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjädrar – VOLVO C30. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 35

Lossa spiralfjädern.
Steg 36

Avlägsna fjädern.
Steg 37

Installera fjädern på stötdämparen.
Steg 38

Komprimera fjädern.
Steg 39

Installera dammskyddet och ett stötstopp på stötdämparen.
Steg 40

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 41

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.

Utbyte: fjädrar – VOLVO C30. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 42

Sluta komprimera fjädern.
Steg 43

Ta bort det monterade fjäderbenet.
Steg 44

Installera fjäderbenet inne i hjulhuset.
Steg 45

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VOLVO C30
Steg 46

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Justera fjäderbenet på styrspindeln.
Steg 48

Installer fästningsbulten. Använd hylsnyckel Nr15.
Steg 49

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
VOLVO C30 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 50

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 51

Installera drivaxeln.
Steg 52

Rengör kulledens monteringsyta. Använd en stålborste. Använd WD-40 aerosol.
Steg 53

Koppla kulledet till styrspindeln. Koppla tillbaka nedre stången till styrspindeln.
Steg 54

Dra åt kulledets fästelement. Använd kombinyckel Nr 21. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 55

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel. Använd en trycknyckel.

Steg 56

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 57

Fäst bromsslangen på fjäderbenet.
Steg 58

Installera den tvärgående krängningshämmarlänken.
Steg 59

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd kombinyckel Nr 15. Använd HEX Nr. H5. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 60

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 61

Montera och dra åt drivaxelbulten. Använd hylsnyckel Nr13.
Steg 62

Behandla stötdämpar fästena. Använd kopparpasta.

Steg 63

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 64

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjädrar – VOLVO C30. Proffsen rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 65

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VOLVO C30
Steg 66

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 67

Sänk bilen.

Steg 68

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 69

Behandla stötdämpar fästena. Behandla stötdämparstången. Använd kopparpasta.
Steg 70

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 71

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 72

Ta bort skärmskyddet.

Steg 73

Stäng motorhuven.

Steg 74

Ta bort domkrafter och kilarna.
