Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TDI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 3.2 FSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.7 TDI, AUDI A4 Sedan (8K2, B8) 3.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.7 TDI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro, AUDI A4 Sedan (8K2, B8) S4 quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 3.2 FSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI flexible fuel, AUDI A4 Sedan (8K2, B8) 2.0 TFSI flexible fuel quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI Flexfuel quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI Flexfuel quattro … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du främre länkarm / främre bärarm på Audi A4 B8 Sedan [AUTODOC-LEKTION]

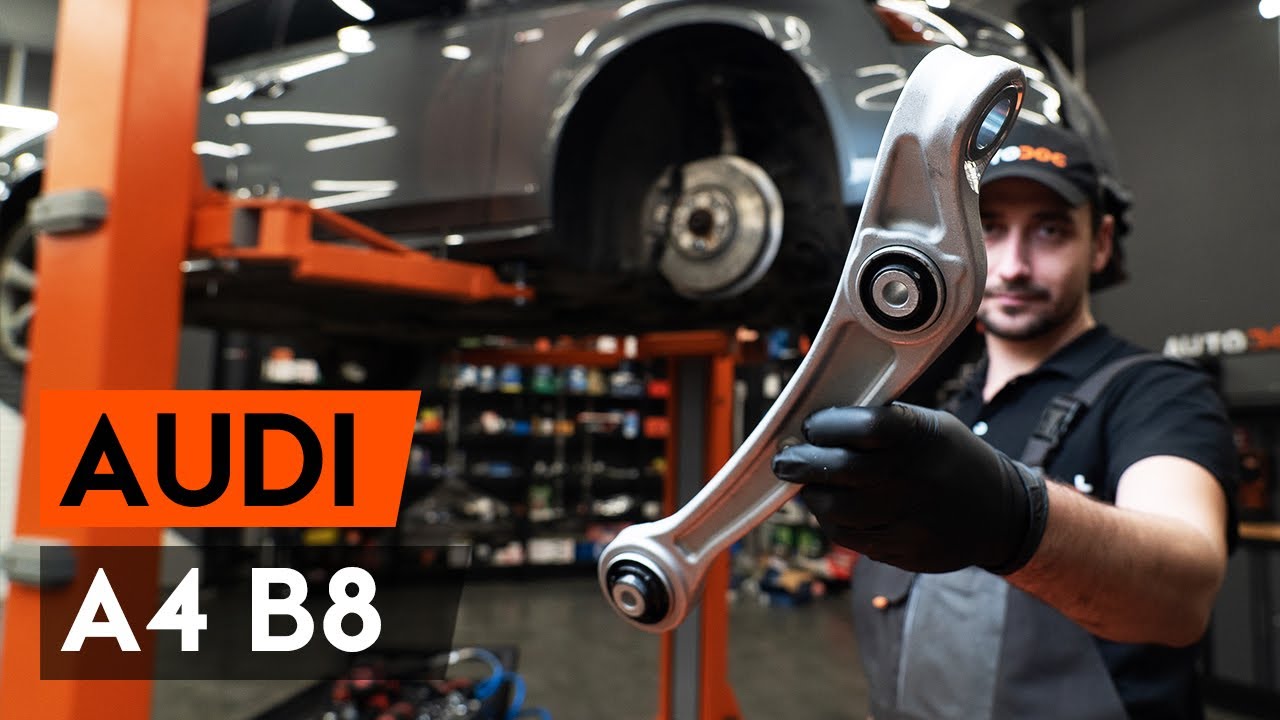

Byta främre undre arm på Audi A4 B8 – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Audi A4 B8. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      XZN bits nr.12

                      Stötdämparhylsa

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Drivdorn

                      Gummiklubba

                      Kulledsdragare

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Audi A4 B8. Proffsen rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Audi A4 B8. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: främre undre arm – Audi A4 B8. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästmuttern från styrspindelns ände. Använd kombinyckel Nr 21.
Steg 8

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 9

Skruva loss fästbulten som förbinder stötdämpargaffeln med den nedre länkarmen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 10

Ta bort fixdubben. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 11

Skruva loss främre stångens fästelement. Använd XZN #12. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 12

Ta bort fixdubben. Använd ett körnare dorn. Använd en gummihammare.
Steg 13

Koppla loss underarmen från styrspindeln. Använd en kofot.
Steg 14

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 15

Ta bort fixdubben.
Steg 16

Ta loss fästena som kopplar ihop kullaget med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.

Steg 17

Avlägsna spaken.
Steg 18

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 20

Koppla loss sfäriska ledet från armen. Använd en kulled avdragare.
Steg 21

Sätt fast kulledet på länkarmen.

Steg 22

Skruva infästningarna för kulleden. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 23

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Installera den nya spaken. Använd en gummihammare. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 25

Installer fästningsbulten.
Steg 26

Skruva fast främre stångens fästelement. Använd XZN #12. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 27

Koppla tillbaka nedre stången till styrspindeln.
Steg 28

Installer fästningsbulten.
Steg 29

Skruva i fästena som kopplar ihop fjäderbensgaffeln med den nedre styrarmen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 30

Installer fästningsbulten.
Steg 31

Skruva infästningarna för kulleden. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 32

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 33

Dra åt kulledets fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 34

Höj den hydrauliska domkraften 10-15 cm.
Steg 35

Dra åt fästbulten som förbinder stötdämpargaffeln med den nedre länkarmen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 36

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd XZN #12. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 37

Avlägsna stöder under styrspindeln.

Utbyte: främre undre arm – Audi A4 B8. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 38

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 39

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 40

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 41

Behandla alla lederna på armen. Använd kopparpasta.
Steg 42

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 43

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Audi A4 B8. Vänta några minuter efter applicering av sprayen.
Steg 44

Installera hjulet.

Utbyte: främre undre arm – Audi A4 B8. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 45

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 46

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 47

Ta bort domkrafter och kilarna.
