Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.8, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.9 SDI, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.8 T, SKODA OCTAVIA (1U2) 2.0, SKODA OCTAVIA (1U2) 1.4, SKODA OCTAVIA (1U2) 1.4 16V, SKODA OCTAVIA (1U2) RS 1.8 T, SKODA OCTAVIA (1U2) 1.8 T 4x4, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.9 TDI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fram länkarm på SKODA OCTAVIA 1U GUIDE | AUTODOC

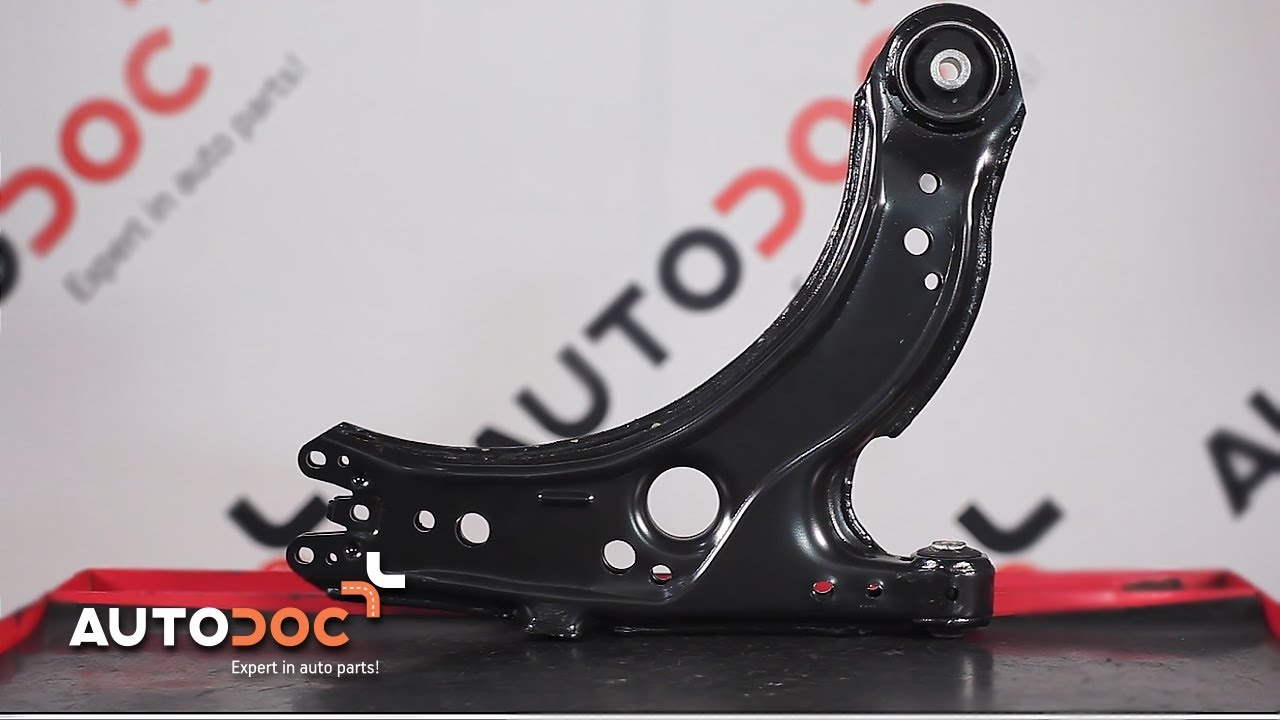

Byta främre undre arm på Skoda Octavia 1U – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Skoda Octavia 1U. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Värmebeständigt keramiskt fett

                      Momentnyckel

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Skiftnyckel Nr18

                      Skiftnyckel Nr19

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Kofot

                      Platt Skruvmejsel

                      Gummiklubba

                      Kulledsdragare

                      Hydraulisk transmissions domkraft

                      Svängjärn

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Skoda Octavia 1U. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Skoda Octavia 1U. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Skoda Octavia 1U
Steg 5

Ta bort hjulet.
Steg 6

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästen som förbinder krängningshämmarlänken med länkarmen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 8

Ta bort fixdubben.

Steg 9

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 10

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 19.
Steg 11

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 12

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr18. Använd en trycknyckel. Använd en spärrnyckel.
Steg 13

Ta bort de främre fästningarna på länkarmen.
Steg 14

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 15

Avmontera de bakre fästningarna på länkarmen.

Steg 16

Avlägsna spaken. Använd en kofot.
Steg 17

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 18

Ta bort fästbultarna.

Steg 19

Avlägsna kulledet.
Steg 20

Sätt fast kulledet på länkarmen.
Steg 21

Montera fästningsbolten.

Steg 22

Drag åt fästena som kopplar ihop kulleden med styrstaget. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.+90°
Steg 23

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Installera den nya spaken.
Steg 25

Montera länkarmens fästningar. Använd en plattmejsel. Använd en gummihammare.
Steg 26

Koppla kulledet till styrspindeln.

Steg 27

Dra åt kulledets fästelement. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.+90°
Steg 28

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 29

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°
Steg 30

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°
Steg 31

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Skoda Octavia 1U. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 32

Skruva fast stångens fästelement på krängningshämmaren och dra åt dem. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°
Steg 33

Behandla alla lederna på armen. Behandla alla fogar i stabilisatorlänken. Använd kopparpasta.
Steg 34

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd värmebeständigt keramiskt fett.
Steg 35

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Skoda Octavia 1U. Vänta några minuter efter applicering av sprayen.
Steg 36

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Skoda Octavia 1U
Steg 37

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 38

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 39

Ta bort domkrafter och kilarna.
