Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.9 Hybrid … Visa mer

Ordningen kan variera något beroende på bilens utformning.

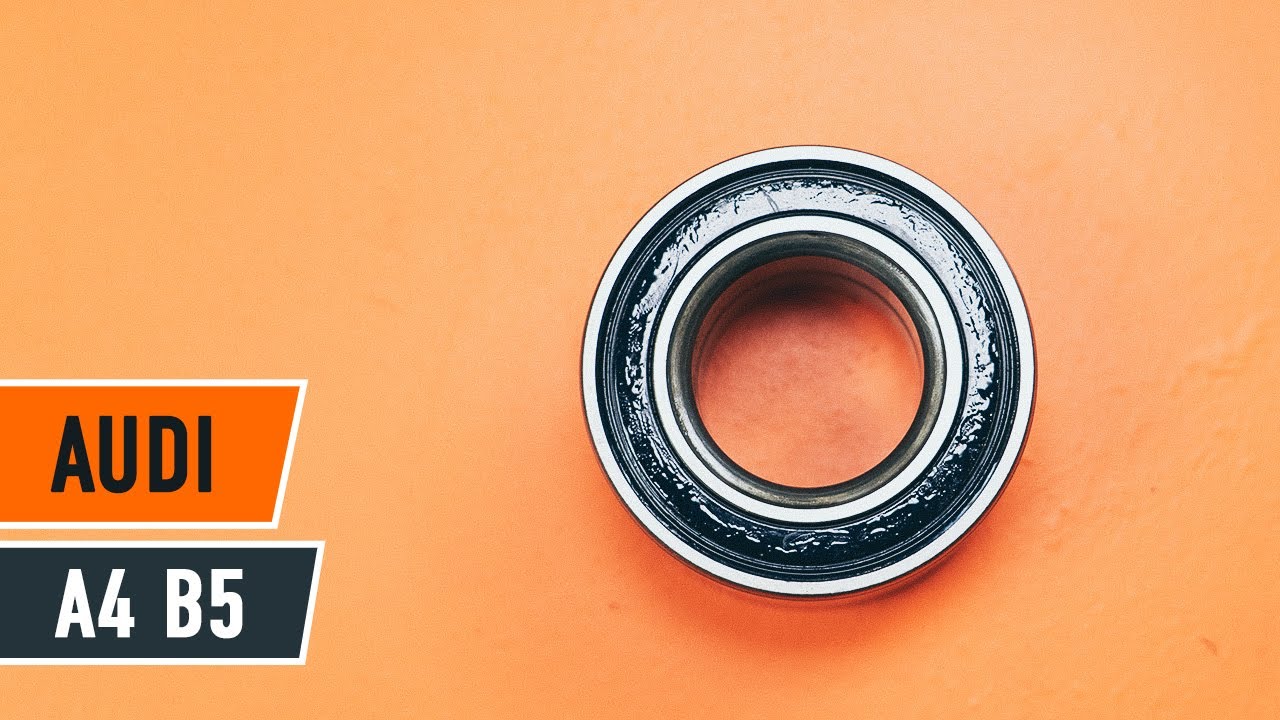

Så byter du hjullager fram på AUDI A4 B5 GUIDE | AUTODOC

Byta hjullager fram på Audi A4 B5 Avant – utbytesguide

Alla delar du måste byta ut – Hjullager till A4 Avant (8D5, B5) och andra AUDI-modeller

Hjullagersats

Hjullager

Oljetätningsring, hjullager

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.6 Bensin (100 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.8 Bensin (125 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.9 TDI Diesel (90 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.9 TDI Diesel (110 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.8 quattro Bensin (125 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.8 T quattro Bensin (150 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.9 TDI quattro Diesel (110 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.9 TDI Diesel (115 hk)

        Hjullagersats till AUDI A4 Avant (8D5, B5) 1.9 TDI Diesel (75 hk)

Utbyte: hjullager – Audi A4 B5 Avant. Verktyg du behöver:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Tätningsmedel

                        Skiftnyckel Nr17

                        Skiftnyckel Nr18

                        Hylsa nr.13

                        Hylsa nr.16

                        Hylsa nr.17

                        Hylsa nr.18

                        Hylsa nr.24

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Universalsats för demontering/montering av bussningar och lager

                        Drivdorn

                        Hammare

                        Plattmejsel

                        Kofot

                        Gummiklubba

                        Hjulkloss

Köp verktyg

Utbyte: hjullager – Audi A4 B5 Avant. AUTODOCs experter rekommenderar:

Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Använd aldrig ett lager igen på en Audi A4 B5 Avant bil.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – Audi A4 B5 Avant. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: hjullager – Audi A4 B5 Avant. AUTODOCs experter rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 8

Ta bort fästbultarna (2 delar).

Steg 9

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Audi A4 B5 Avant. Proffsen rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 10

Avlägsna bromsskivan.
Steg 11

Rengör hjulnavets fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 12

Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr24. Använd en spärrnyckel.
Steg 13

Ta bort fixdubben.
Steg 14

Rengör fästet som förbinder kulleden med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 15

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr18.
Steg 16

Koppla loss underarmen från styrspindeln. Använd en kofot. Använd en gummihammare.

Steg 17

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 18.1

Skruva loss fästmuttern från styrspindelns ände.

Steg 18.2

Använd hylsnyckel Nr13. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 19

Ta bort fixdubben.
Steg 20

Koppla bort parallellstagsänden från styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 21

Skruva loss övre tryckstångens fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 22

Ta bort fixdubben. Använd ett körnare dorn. Använd en hammare.
Steg 23

Ta bort styrarmarna. Använd en platt metall mejsel. Använd en hammare.
Steg 24

Ta bort fästmuttern.

Steg 25

Avlägsna styrspindeln tillsammans med navet.
Steg 26

Avlägsna hjulnavet från styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.
Steg 27

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.
Steg 28

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 29

Tryck in det nya lagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.

Utbyte: hjullager – Audi A4 B5 Avant. Tips från AUTODOC:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 30

Installera tillbaka hjulnavet på styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 31

Installera styrspindeln med ett nav i monteringen.
Steg 32

Montera fästmuttern.

Steg 33

Montera styrarmarna. Använd en gummihammare.
Steg 34

Installer fästningsbulten. Använd en hammare. Använd ett körnare dorn.
Steg 35

Dra åt övre tryckstångens fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 36

Koppla tillbaka parallellstagsänden till styrspindeln. Använd en gummihammare.

Steg 37

Installer fästningsbulten.
Steg 38

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 7 Nm vridmoment.
Steg 39

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 40

Anslut den undre länkarmen till styrspindeln.

Steg 41

Dra åt fästet som kopplar ihop kulleden med styrspindeln. Använd kombinyckel Nr18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 42

Installer fästningsbulten.
Steg 43

Dra åt navet. Använd hylsnyckel Nr24. Använd en momentnyckel. Dra åt den till 115 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 44

Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 45

Installera bromsskivan.
Steg 46

Behandla fästbultarna. Använd ett tätningsmedel.
Steg 47

Rengör bromsokets monteringssäte och dess fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 48

Installera bromsoket tillsammans med dess fäste.
Steg 49

Montera fästningsbolten (2 delar).

Steg 50

Dra åt bromsokets anordning. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 125 Nm vridmoment.
Steg 51

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Behandla fästningarna för kulleden. Behandla fästningarna som kopplar länkarmen till spindelleden. Använd kopparpasta.
Steg 52

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 53

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Audi A4 B5 Avant. Vänta några minuter efter applicering av sprayen.
Steg 54

Installera hjulet.

Utbyte: hjullager – Audi A4 B5 Avant. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 55

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 56

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 57

Ta bort domkrafter och kilarna.
