Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 Flex, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 ROCAM, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 ROCAM, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0 Flex, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0 Supercharger, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 Flex … Visa mer

Ordningen kan variera något beroende på bilens utformning.

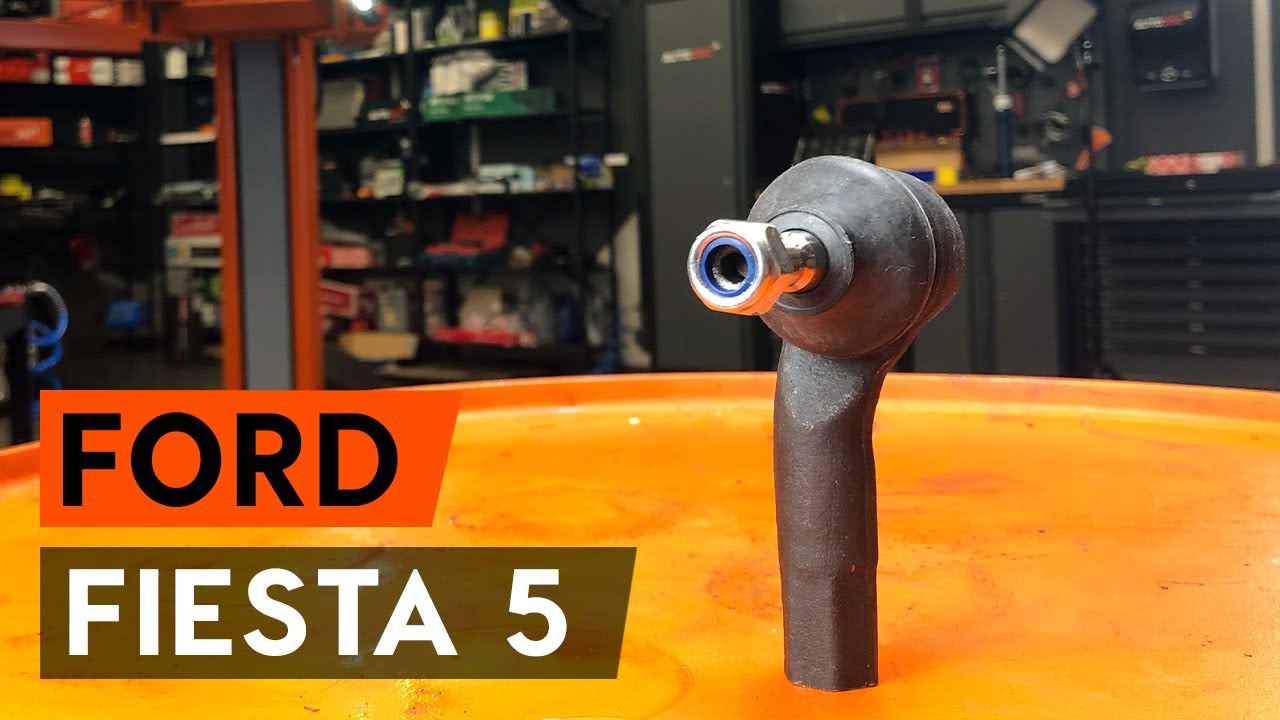

Så byter du styrslagsände på FORD FIESTA V JH, JD [AUTODOC-LEKTION]

Byta styrled på Ford Fiesta V JH JD – utbytesguide

Alla delar du måste byta ut – Styrled till Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) och andra FORD-modeller

Alternativa produkter

Styrled

Utbyte: styrled – Ford Fiesta V JH JD. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 19

                      Skiftnyckel Nr 22

                      Hylsa nr.15

                      Hylsa nr.17

                      Krafthylsor för fälgar Nr19

                      Momentnyckel

                      Svängjärn

                      Skjutmått

                      Kulledsdragare

                      Hjulkloss

Köp verktyg

Utbyte: styrled – Ford Fiesta V JH JD. AUTODOC rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Notera: allt arbete med bilen – Ford Fiesta V JH JD – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Ford Fiesta V JH JD
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr15. Använd en trycknyckel.
Steg 8

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 9

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 22.
Steg 10

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 11

Skruva loss änden från parallellstaget.
Steg 12

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Ford Fiesta V JH JD. AUTODOCs experter rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 14

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 15

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 16

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 48 Nm vridmoment.
Steg 17

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 19. Använd kombinyckel Nr 22. Använd en momentnyckel. Dra åt den till 63 Nm vridmoment.
Steg 18

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 19

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 20

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – Ford Fiesta V JH JD. Vänta några minuter efter applicering av sprayen.
Steg 21

Installera hjulet.

Utbyte: styrled – Ford Fiesta V JH JD. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 22

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 23

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.

Utbyte: styrled – Ford Fiesta V JH JD. Tips från AUTODOC:
Kontrollera och justera hjulens läge vid behov.
Steg 24

Ta bort domkrafter och kilarna.
