Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ A-klass (W168) A 38 AMG Twin Engine (168.032),
MERCEDES-BENZ A-klass (W168) A 210 (168.035, 168.135),
MERCEDES-BENZ A-klass (W168) A 170 CDI (168.009, 168.109),
MERCEDES-BENZ A-klass (W168) A 160 CDI (168.006),
MERCEDES-BENZ A-klass (W168) A 190 (168.032, 168.132),
MERCEDES-BENZ A-klass (W168) A 170 CDI (168.008),
MERCEDES-BENZ A-klass (W168) A 160 CDI (168.007),
MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131),
MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

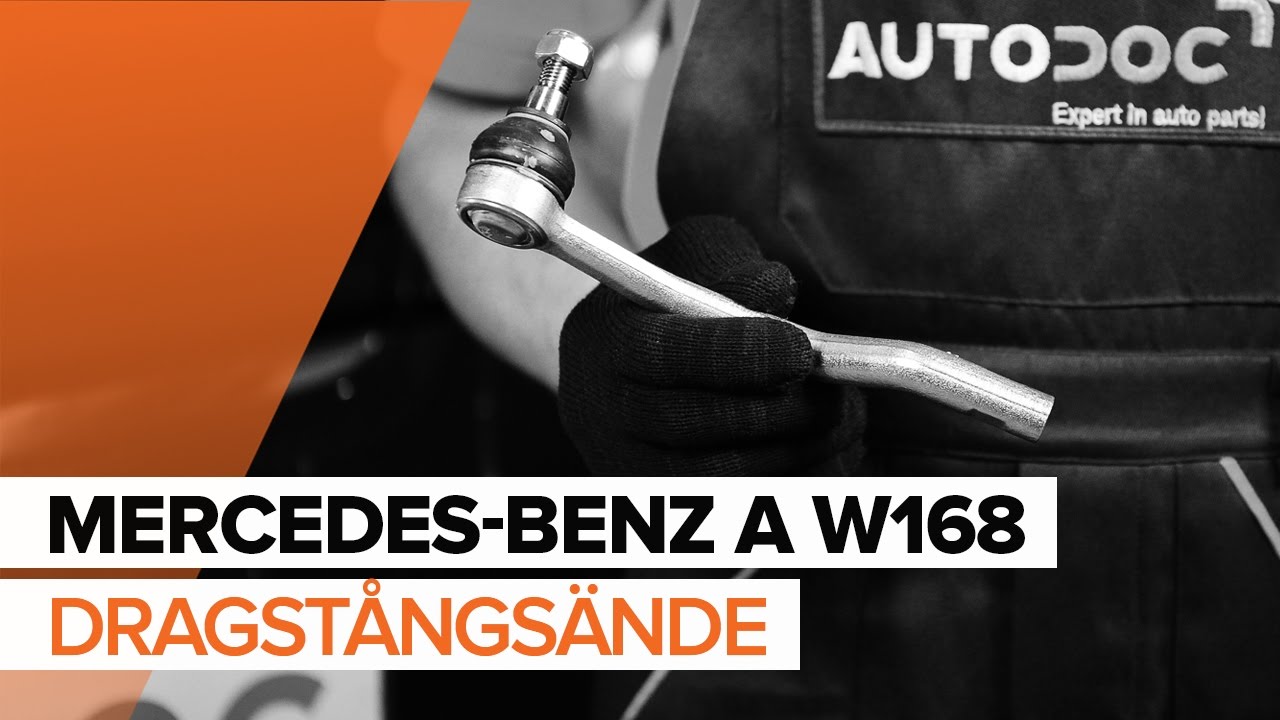

Så byter du dragstångsände på MERCEDES-BENZ A W168 [GUIDE]
Alla delar du måste byta ut – Styrled till A-klass (W168) och andra MERCEDES-BENZ-modeller
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Allt arbete bör göras med motorn avstängd.
Utbyte: styrled – Mercedes W168. Ta följande steg:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3
Höj bilens främre del och säkra fästdelarna.
Steg 4
Skruva av hjulbultarna.
Utbyte: styrled – Mercedes W168. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5
Ta bort hjulet.
Steg 6
Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt.
Använd ett skjutmått.
Steg 7
Rengör låsmuttern som kopplar ihop styrstaget med styrleden. Använd en stålborste. Använd WD-40 aerosol.
Steg 8
Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 18.
Steg 9
Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 10
Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 11
Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 12
Skruva loss änden från parallellstaget.
Steg 13
Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 15
Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 16
Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.+90°
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 17
Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 18
Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 18. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 19
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 20
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: styrled – Mercedes W168. Vänta några minuter efter applicering av sprayen.
Steg 21
Installera hjulet.
Utbyte: styrled – Mercedes W168. Tips från AUTODOCs experter:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 22
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 23
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Utbyte: styrled – Mercedes W168. Tips:
Kontrollera och justera hjulens läge vid behov.
Steg 24
Ta bort domkrafter och kilarna.
