Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

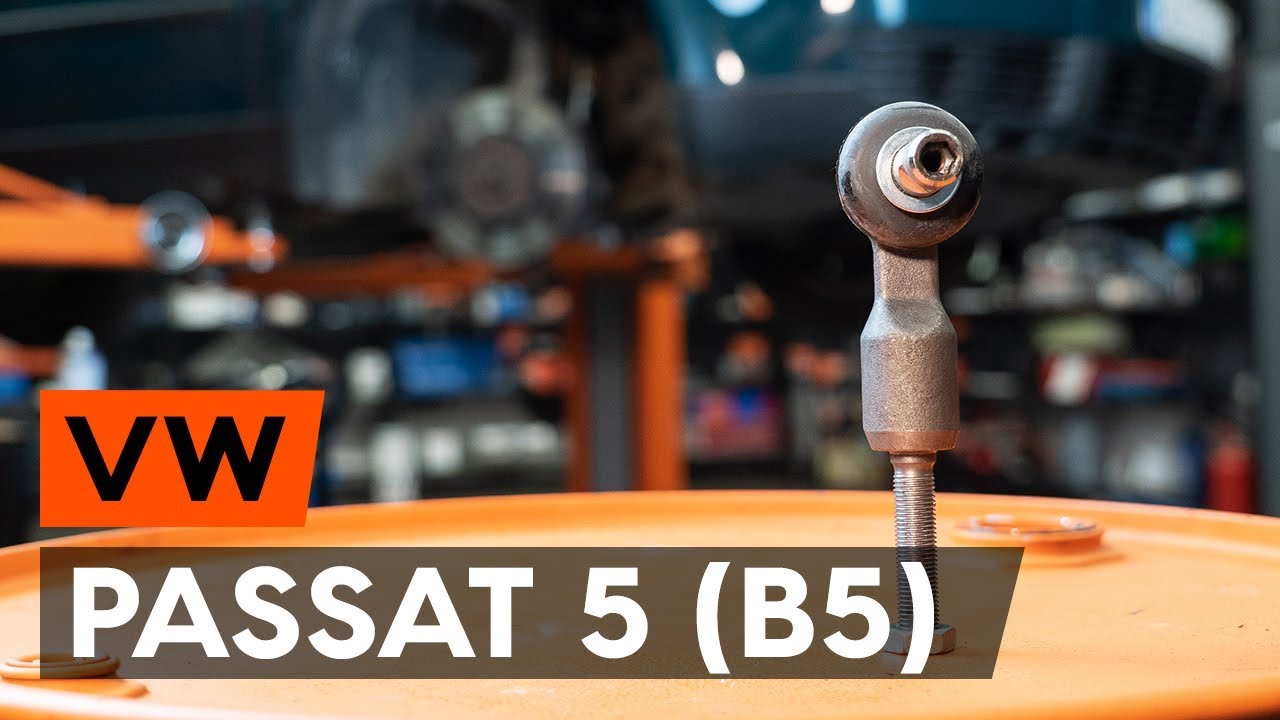

Så byter du styrslagsände på VW PASSAT 5 (B5) [AUTODOC-LEKTION]

Byta styrled på VW Passat B5 Variant – utbytesguide

Alla delar du måste byta ut – Styrled till PASSAT Variant (3B6) och andra VW-modeller

Alternativa produkter

Styrled

Utbyte: styrled – VW Passat B5 Variant. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Skiftnyckel Nr22

                      Hylsa nr.13

                      Hylsa nr.15

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Plattmejsel

                      Skjutmått

                      Hjulkloss

Köp verktyg

Utbyte: styrled – VW Passat B5 Variant. AUTODOCs experter rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Använd alltid och enbart bara nya bultar och muttrar vid installation.
Notera: allt arbete med bilen – VW Passat B5 Variant – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: styrled – VW Passat B5 Variant. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 8

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 9

Ta bort fixdubben.
Steg 10

Koppla bort parallellstagsänden från styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 11

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 13

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 18. Använd kombinyckel Nr 22.
Steg 14

Skruva loss änden från parallellstaget.
Steg 15

Skruva fast en ny parallellstagsände.

Utbyte: styrled – VW Passat B5 Variant. AUTODOC rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 16

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 17

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Be handla den trådade delen av styrstaget. Använd kopparpasta.
Steg 19

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 20

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 21

Installer fästningsbulten.
Steg 22

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 23

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 18. Använd kombinyckel Nr 22. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 24

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.
Steg 25

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 7 Nm vridmoment.
Steg 26

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 27

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 28

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – VW Passat B5 Variant. Vänta några minuter efter applicering av sprayen.
Steg 29

Installera hjulet.

Utbyte: styrled – VW Passat B5 Variant. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 30

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 31

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.

Utbyte: styrled – VW Passat B5 Variant. Tips från AUTODOCs experter:
Kontrollera och justera hjulens läge vid behov.
Steg 32

Ta bort domkrafter och kilarna.
