Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Hi-Flex (BR1U, CR1U), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V Sport, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.4 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR0H, CR0H, CR1S, BR1S), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V Sport (CR0N, CR1P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

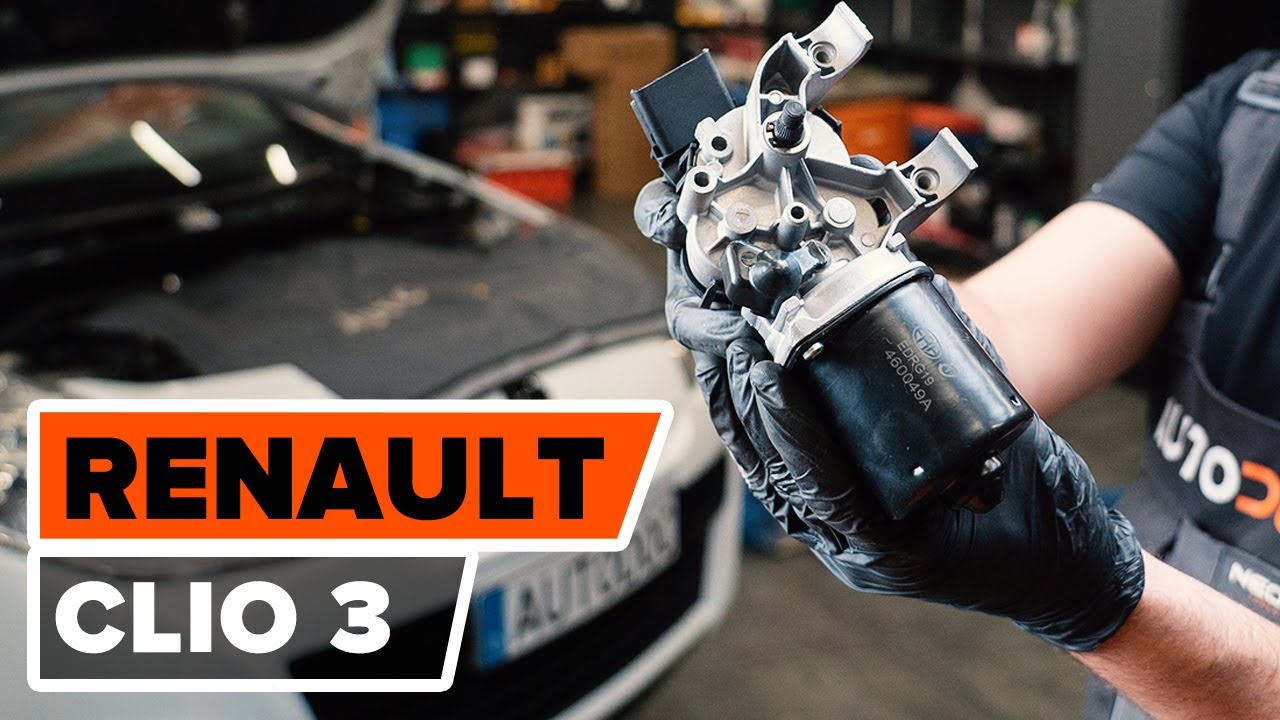

Så byter du torkarmotor på RENAULT CLIO 3 [AUTODOC-LEKTION]

Alla delar du måste byta ut – Torkarmotor till Clio III Hatchback (BR0/1, CR0/1) och andra RENAULT-modeller

Vindrutetorkarmotor

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C) Diesel (103 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.4 16V Bensin (98 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) Bensin (128 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11) Bensin (75 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K) Bensin (139 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G) Diesel (68 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V Sport Bensin (200 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Bensin (78 hk)

        Vindrutetorkarmotor till RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P) Bensin (101 hk)

Utbyte: torkarmotor – Renault Clio 3. Verktyg du behöver:

                        Stålborste

                        WD-40 aerosol

                        Kopparpasta

                        Momentnyckel

                        Skiftnyckel Nr13

                        Hylsa nr.10

                        Hylsa nr.16

                        Torxbit T30

                        Spärrnyckel

                        3-armad avdragare

                        Verktyg för panelclips

                        Skärmskydd

Köp verktyg

Utbyte: torkarmotor – Renault Clio 3. AUTODOC rekommenderar:

Allt arbete bör göras med motorn avstängd.

Utbyte: torkarmotor – Renault Clio 3. Rekommenderad stegföljd:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Ta bort mutterskydden på vindrutetorkarens arm. Använd ett verktyg för panelclips.
Steg 4

Rengör torkararmarnas fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 5

Skruva upp fästena på vindrutetorkarens arm. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 6

Ta bort torkararmarna.
Steg 7

Avlägsna skyddet till torkardiket.
Steg 8

Ta bort torpedplåtens klämmor. Använd ett verktyg för panelclips.

Steg 9

Lyft upp torkardikets skydd.
Steg 10

Ta bort torkarlänkagets kåpa. Använd ett verktyg för panelclips.
Steg 11

Rengör torkarlänkagets fästen. Använd WD-40 aerosol.
Steg 12

Skruva loss torkarlänkagets fästen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 13

Koppla ur torkarmotorns kontaktdon.
Steg 14

Ta bort torkarlänkaget.
Steg 15

Rengör torkarmotorns fästen. Använd WD-40 aerosol.
Steg 16

Skruva loss torkarmotorns fästen. Använd kombinyckel Nr 13.
Steg 17

Koppla loss torkarmotorn. Använd en 3-armad avdragare.
Steg 18

Rengör torkarmotorns fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva loss torkarmotorns fästen. Använd Torx T30. Använd en spärrnyckel.
Steg 20

Ta bort torkarmotorn.
Steg 21

Installera den nya torkarmotorn.
Steg 22

Skruva i torkarmotorns fästen. Använd Torx T30. Använd en spärrnyckel.
Steg 23

Fäst torkarmotorn.
Steg 24

Skruva i torkarmotorns fästen. Använd kombinyckel Nr 13.
Steg 25

Dra åt torkarmotorns fästen. Använd Torx T30. Använd en momentnyckel. Dra åt den till 24 Nm vridmoment.
Steg 26

Rengör torkarlänkagets monteringsfäste. Använd WD-40 aerosol.
Steg 27

Koppla i torkarmotorns kontaktdon.
Steg 28

Installera torkarlänkaget.
Steg 29

Skruva i torkarlänkagets fästen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 30

Dra åt torkarlänkagets fästen. Använd hylsnyckel Nr10. Använd en momentnyckel. Dra åt den till 22 Nm vridmoment.
Steg 31

Installera torkarlänkagets kåpa.
Steg 32

Montera och säkra torkardikets skydd.
Steg 33

Installera torpedplåtens klämmor.

Steg 34

Montera skyddet på torkardiket.
Steg 35

Behandla svängtoppen på vindrutetorkararmen. Använd kopparpasta.
Steg 36

Installera tillbaka torkararmarna.

Utbyte: torkarmotor – Renault Clio 3. Tips från AUTODOCs experter:

Förvissa dig om att du inte blandar ihop förarsidans och passagerarsidans torkararmar.
Steg 37

Dra åt fästena på torkararmen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 29 Nm vridmoment.
Steg 38

Montera vindrutetorkarens bultskydd för vindrutetorkararmen.
Steg 39

Ta bort skärmskyddet.
Steg 40

Stäng motorhuven.
Steg 41

Sätt på tändningen. Detta är nödvändigt för att säkerställa att komponenten fungerar korrekt.

Steg 42

Stäng av tändningen.
