Byta bromsbackar bak på Mercedes W168 – utbytesguide
nedladdningar:
2
Visningar:
30
0
Användare som röstat – 0
Rekommenderat utbytesintervall för delkategorin Bromsbacksats : 100000km
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131),
MERCEDES-BENZ A-klass (W168) A 170 CDI (168.009, 168.109),
MERCEDES-BENZ A-klass (W168) A 160 CDI (168.006),
MERCEDES-BENZ A-klass (W168) A 170 CDI (168.008),
MERCEDES-BENZ A-klass (W168) A 160 CDI (168.007),
MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

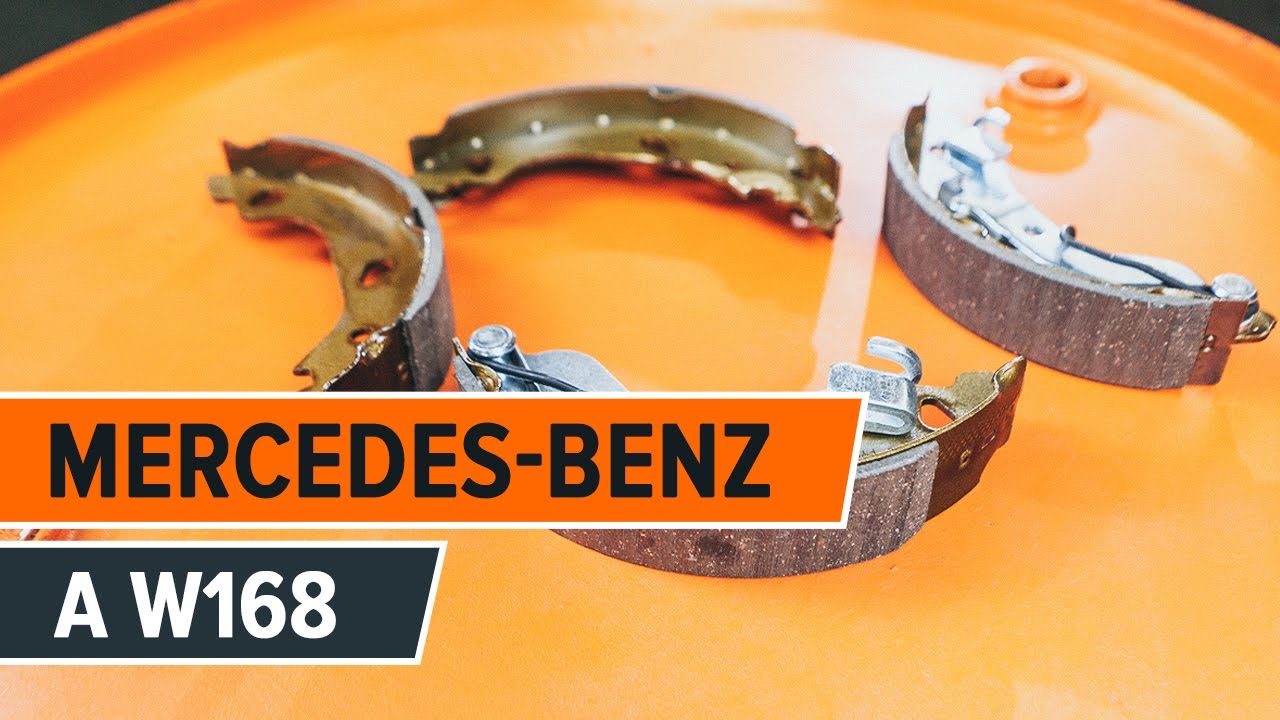

Så byter du bromstrummor, bak och bromsbelägg, bak på MERCEDES-BENZ A W168 [Guide]
Alla delar du måste byta ut – Bromsbackar till A-klass (W168) och andra MERCEDES-BENZ-modeller
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 6
Ta bort hjulet.
Steg 7
Rengör bromstrummans fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 8
Skruva loss bromstrummans fästelement. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 9
Avlägsna bromstrumman. Använd en gummihammare.
Steg 10
Avlägsna navlagrets skyddslock. Använd en plattmejsel.
Steg 11
Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr30.
Använd en spärrnyckel.
Steg 12
Ta bort fästmuttern.
Steg 13
Avlägsna hjulnavet. Använd en kofot.
Steg 14
Ta bort bromsklossarnas låsklipp. Använd en rundtång.
Steg 15
Dra båda bromsbeläggen med justerare från bromscylindern och undvik att skada botten. Använd en rundtång.
Utbyte: bromsbackar – Mercedes W168. Tips:
Tryck inte ned bromspedalen efter du tagit bort bakre bromstrummornas bromsok. Detta leder till att kolven åker ut ur bromscylindern vilket bidrar till bromsvätskeläckage och tryckfall i hela bromssystemet.
Steg 16
Lossa parkeringsbromskabeln. Använd en rundtång.
Steg 17
Ta bort låsfjädrarna till bromsklossarna.
Steg 18
Avlägsna båda beläggen från fästelementen.
Steg 19
Plocka loss mer av övre kvarhållningsfjädern och justeringsmekanismen. Använd en tång.
Steg 20
Installera övre låsfjädrarna och ställmekanismen på de nya bromsbackarna.
Steg 21
Placera bromsbackarna så att deras inre kanter vilar på förankringsplattan.
Steg 22
Montera låsfjädrarna för bromsklosssarna. Använd en tång.
Steg 23
Säkra parkeringsbromskabeln.
Steg 24
Fäst bromsbackarna på hjulcylindern tillsammans med bromsjusteraren.
Steg 25
Montera bromsklossarnas låsklipp. Använd en rundtång.
Steg 26
Installera hjulnavet.
Steg 27
Montera fästmuttern.
Steg 28
Dra åt navet. Använd hylsnyckel Nr30. Använd en momentnyckel. Dra åt den till 170 Nm vridmoment.
Steg 29
Sätt tillbaka hjulnavets fästmutter. Använd en platt metall mejsel. Använd en hammare.
Steg 30
Installera navlagrets skyddslock. Använd en gummihammare.
Steg 31
Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 32
Installera bromstrumman.
Steg 33
Dra åt bromstrummans fästen. Använd en plattmejsel. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.
Steg 34
Rengör fälgens monteringssäte. Använd en stålborste.
Steg 35
Behandla ytan där hjulfälgen kommer i kontakt med bromstrumman. Använd kopparpasta.
Steg 36
Installera hjulet.
Utbyte: bromsbackar – Mercedes W168. Tips från AUTODOCs experter:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 37
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 38
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
