Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 2.6, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.5 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 T, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.8 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

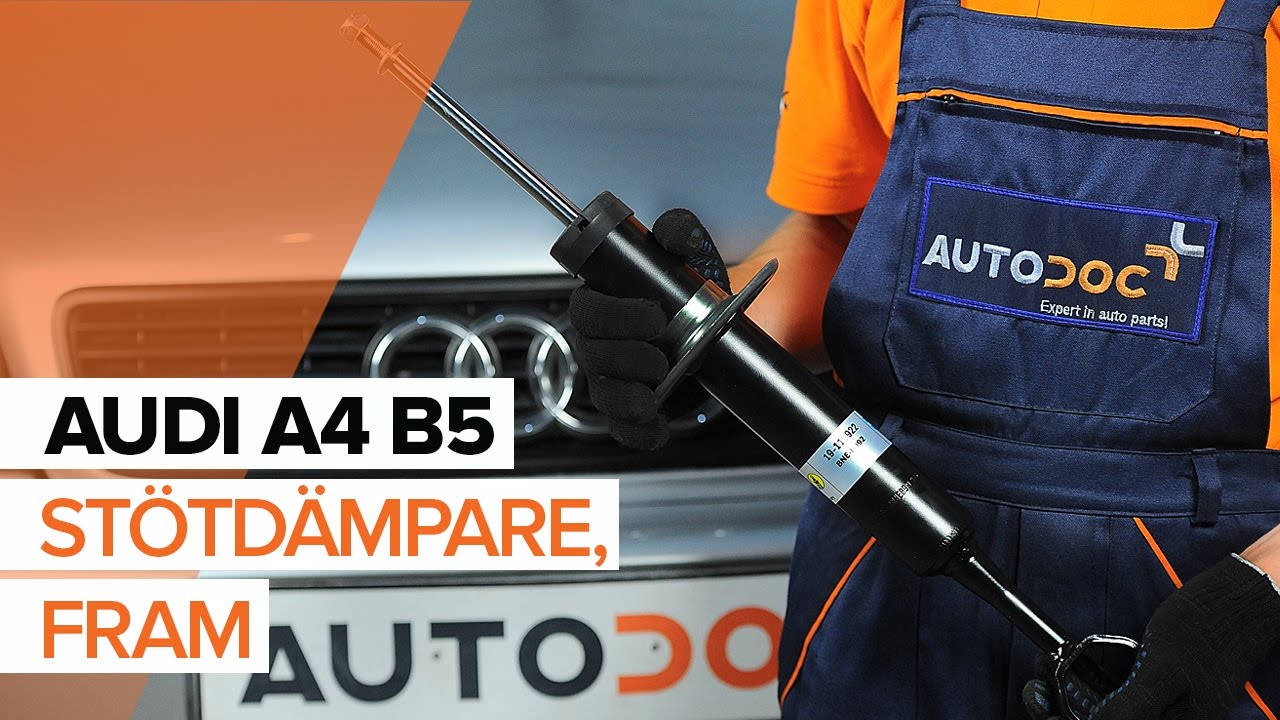

Så byter du stötdämpare, fram på AUDI A4 B5 [GUIDE]

Byta fjäderben fram på Audi A4 B5 Avant – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Audi A4 B5 Avant. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Insex bit Nr. H6.

                      Hylsa nr.13

                      Hylsa nr.17

                      Hylsa nr.18

                      Skiftnyckel Nr17

                      Skiftnyckel Nr18

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Drivdorn

                      Plattmejsel

                      Gummiklubba

                      Platt Skruvmejsel

                      Tänger

                      Hydraulisk transmissions domkraft

                      Hydraulisk fjäderben kompressor

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Audi A4 B5 Avant. Proffsen rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: fjäderben – Audi A4 B5 Avant. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästbulten som förbinder stötdämpargaffeln med den nedre länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästbulten som förbinder stötdämpargaffeln med den nedre länkarmen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 8

Ta bort fixdubben.
Steg 9

Skruva loss övre tryckstångens fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 10

Ta bort fixdubben. Använd ett körnare dorn. Använd en hammare.
Steg 11

Ta bort styrarmarna. Använd en platt metall mejsel. Använd en hammare.
Steg 12

Lossa nedre delen av fjäderbenet.
Steg 13

Sänk bilen.
Steg 14

Öppna motorhuven.
Steg 15

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 16

Avlägsna skyddskåporna från stötdämparens monteringselement. Använd en plattmejsel. Använd en tång.
Steg 17

Skruva loss de över fästningarna på fjäderbenet. Använd hylsnyckel Nr13. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Audi A4 B5 Avant
Steg 18

Avlägsna fjäderbenet.
Steg 19

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Audi A4 B5 Avant. AUTODOCs experter rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 20

Komprimera fjädern.

Steg 21

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 23

Avlägsna fjäderbenets övre anordning.
Steg 24

Lossa spiralfjädern.

Steg 25

Avlägsna fjädern.
Steg 26

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – Audi A4 B5 Avant. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 27

Ta bort gummimellanlägget till fjädern.

Steg 28

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Audi A4 B5 Avant. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 29

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 30

Montera gummipackningen.

Steg 31

Installera fjädern på stötdämparen.
Steg 32

Installera dammhylsan och stötstoppet på den nya stötdämparen.

Steg 33

Komprimera fjädern.
Steg 34

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 35

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr18. Använd HEX Nr. H6. Använd en spärrnyckel. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.

Utbyte: fjäderben – Audi A4 B5 Avant. Tips från AUTODOC:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 36

Sluta komprimera fjädern.

Steg 37

Ta bort det monterade fjäderbenet.
Steg 38

Installera fjäderbenet inne i hjulhuset.
Steg 39

Fäst de övre fästelementen på stötdämparna.

AUTODOC rekommenderar:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 40

Dra åt de över fästningarna på fjäderbenet. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.
Steg 41

Installera skyddskåporna på stödämparens monteringselement. Använd en plattmejsel.
Steg 42

Ta bort skärmskyddet.

Steg 43

Stäng motorhuven.
Steg 44

Höj bilens främre del och säkra fästdelarna.
Steg 45

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 46

Fäst nedre delen av fjäderbenet.
Steg 47

Installer fästningsbulten. Använd ett körnare dorn. Använd en hammare.
Steg 48

Montera styrarmarna. Använd en gummihammare.
Steg 49

Installer fästningsbulten.
Steg 50

Dra åt övre tryckstångens fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 51

Höj den hydrauliska domkraften 10-15 cm.
Steg 52

Dra åt fästbulten som förbinder stötdämpargaffeln med den nedre länkarmen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 53

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Audi A4 B5 Avant – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 54

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 55

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 56

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – Audi A4 B5 Avant. Tips:
Vänta ett par minuter efter att du använt aerosolen.
Steg 57

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Audi A4 B5 Avant
Steg 58

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 59

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 60

Ta bort domkrafter och kilarna.
