Byta fjäderben fram på Opel Zafira F75 – utbytesguide

nedladdningar: 0

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
OPEL Zafira A (T98) 2.2 DTI 16V (F75), OPEL Zafira A (T98) 1.6 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 2.2 16V (F75), OPEL Zafira A (T98) 2.0 DTI 16V (F75), OPEL Zafira A (T98) 1.6 CNG (F75), OPEL Zafira A (T98) 2.2 DTI 16V (F75) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

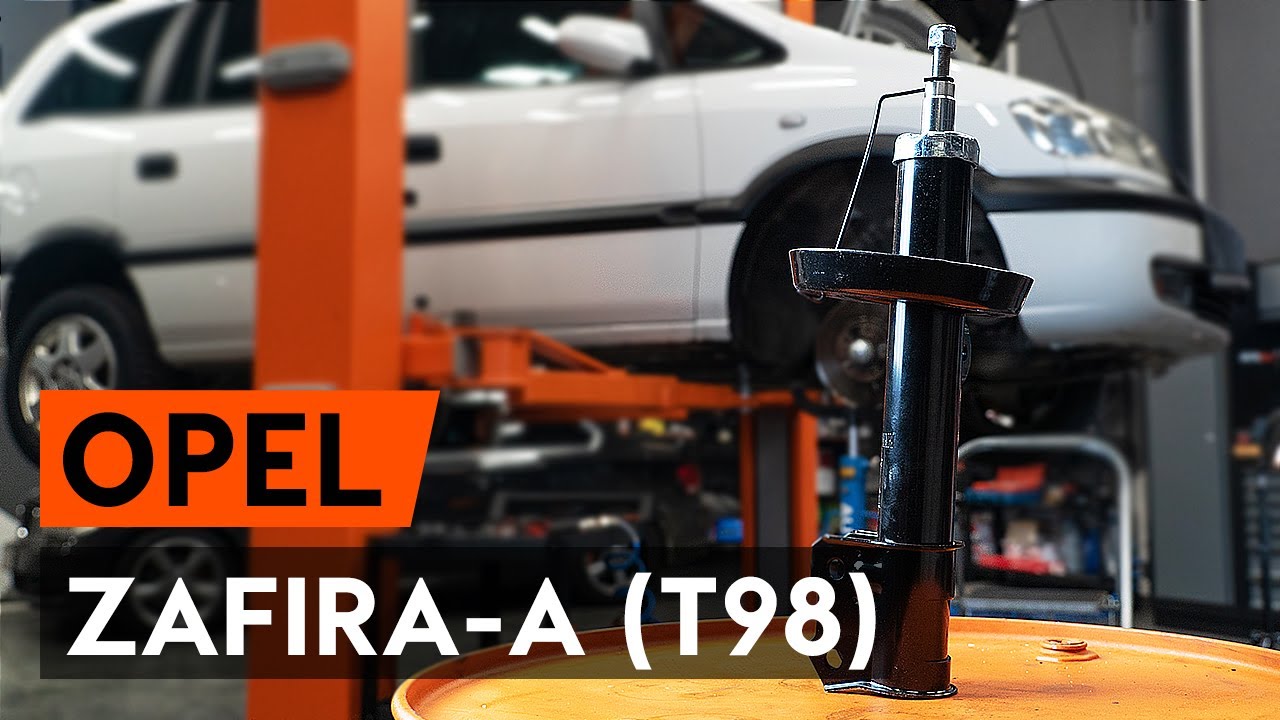

Så byter du ett fjäderben fram på OPEL ZAFIRA-A 1 (T98) [AUTODOC-LEKTION]

Byta fjäderben fram på Opel Zafira F75 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Zafira A (T98) och andra OPEL-modeller

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Opel Zafira F75. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 18

                      Skiftnyckel Nr 19

                      Hylsa nr.10

                      Hylsa nr.18

                      Hylsa nr.19

                      Insex bit Nr. H6.

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Tänger

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Opel Zafira F75. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Avlägsna skyddet till torkardiket.
Steg 4

Ta bort den övre delen av torpedplåten.
Steg 5

Rengör fästena på den nedre delen av torpedplåten. Använd WD-40 aerosol.
Steg 6

Skruva loss fästena från den nedre delen av torpedplåten. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 7

Ta bort den nedre delen av torpedplåten.
Steg 8

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr 18. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 10

Säkra bilen med kilar.
Steg 11

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 12

Höj bilens främre del och säkra fästdelarna.
Steg 13

Skruva av hjulbultarna.

Utbyte: fjäderben – Opel Zafira F75. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 14

Ta bort hjulet.
Steg 15

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 17

Avlägsna krängningshämmarlänken.
Steg 18

Koppla loss ABS sensorns kablage.
Steg 19

Rengör fästena som förbinder bromsslangen med stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Ta bort bromsslangens hållarklämma. Använd en tång.
Steg 21

Koppla bort bromsslangen.
Steg 22

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 23

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 24

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 25

Ta bort fästbultarna.
Steg 26

Koppla loss styrspindeln från fjäderbenet.
Steg 27

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Opel Zafira F75 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 28

Avlägsna fjäderbenet.
Steg 29

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Opel Zafira F75. Proffsen rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 30

Komprimera fjädern.
Steg 31

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 32

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 33

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

Utbyte: fjäderben – Opel Zafira F75. Tips från AUTODOC:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 34

Lossa spiralfjädern.
Steg 35

Avlägsna fjädern.
Steg 36

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Opel Zafira F75. Tips:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 37

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 38

Installera fjädern på stötdämparen.
Steg 39

Komprimera fjädern.
Steg 40

Installera montering, dammskydd och stötstopp på en ny stötdämpare.
Steg 41

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr18. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.

Utbyte: fjäderben – Opel Zafira F75. AUTODOCs experter rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 42

Sluta komprimera fjädern.
Steg 43

Ta bort det monterade fjäderbenet.
Steg 44

Installera fjäderbenet inne i hjulhuset.
Steg 45

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Opel Zafira F75
Steg 46

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Justera fjäderbenet på styrspindeln.
Steg 48

Montera fästningsbolten.
Steg 49

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 50

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+45°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 51

Fästa bromsslangen.
Steg 52

Montera bromsslangens hållarklämma. Använd en tång.
Steg 53

Koppla in ABS-sensorns kablage.
Steg 54

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Opel Zafira F75 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 55

Installera den tvärgående krängningshämmarlänken.
Steg 56

Dra åt fästelementet på stabilisatorn. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 57

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 58

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 59

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 60

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – Opel Zafira F75. Proffsen rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 61

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Opel Zafira F75
Steg 62

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 63

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 64

Ta bort domkrafter och kilarna.
Steg 65

Dra åt fjäderstöttans monterings övre fästelement. Använd kombinyckel Nr 18. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 66

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 67

Sätt tillbaka den nedre delen av torpedplåten.
Steg 68

Skruva i fästena på den nedre delen av torpedplåten. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 69

Sätt tillbaka den övre delen av torpedplåten.
Steg 70

Montera skyddet på torkardiket.
Steg 71

Ta bort skärmskyddet.
Steg 72

Stäng motorhuven.
