Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) R 2,5 T AWD, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 Bifuel (LPG) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

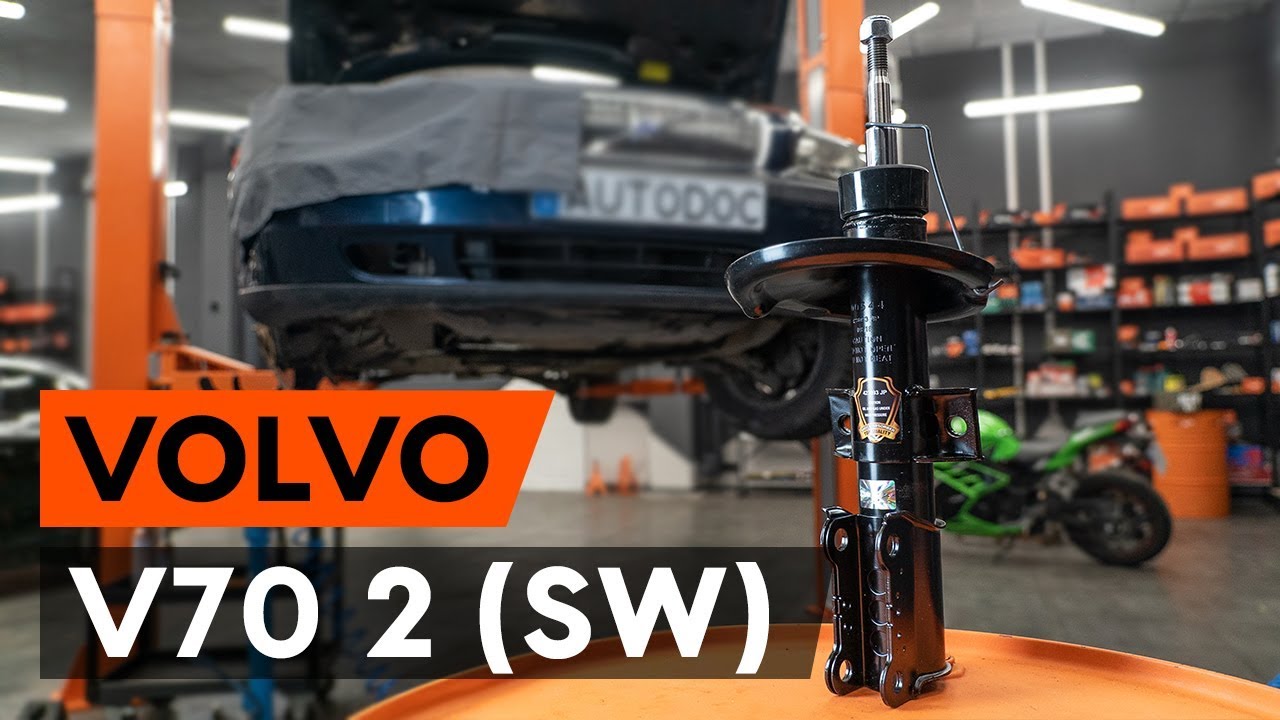

Så byter du ett fjäderben fram på VOLVO V70 2 (SW) [AUTODOC-LEKTION]

Byta fjäderben fram på Volvo V70 SW – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Volvo V70 SW. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Krafthylsor №13

                      Krafthylsor №18

                      Krafthylsor №21

                      Insex bit Nr. H6.

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Polygrip tänger

                      Svängjärn

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Hjulkloss

                      Skärmskydd

Köp verktyg

Utbyte: fjäderben – Volvo V70 SW. AUTODOC rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – Volvo V70 SW. Rekommenderad stegföljd:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Volvo V70 SW
Steg 9

Ta bort hjulet.
Steg 10

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 12

Koppla loss fästelementet från ABS sensorns kabel från fjäderstöttan. Använd en kofot.
Steg 13

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel. Använd en trycknyckel.
Steg 15

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 16

Ta bort fästbultarna.
Steg 17

Koppla loss styrspindeln från fjäderbenet.
Steg 18

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Volvo V70 SW
Steg 19

Avlägsna fjäderbenet.
Steg 20

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Volvo V70 SW. AUTODOCs experter rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 21

Komprimera fjädern.
Steg 22

Ta bort stötdämparens monteringslock. Använd en kofot.
Steg 23

Behandla stötdämparstången. Använd WD-40 aerosol.
Steg 24

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 25

Skruva loss fästelementet på fjäderbensfästet. Använd HEX Nr. H6. Använd en spärrnyckel. Använd en vattenpumptång.
Steg 26

Avlägsna fjäderbenets övre anordning.
Steg 27

Lossa spiralfjädern.
Steg 28

Avlägsna fjädern.
Steg 29

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

Utbyte: fjäderben – Volvo V70 SW. Tips från AUTODOC:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 30

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Volvo V70 SW. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 31

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 32

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 33

Installera fjädern på stötdämparen.
Steg 34

Komprimera fjädern.
Steg 35

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 36

Skruva i fästelementet på fjäderbensfästet. Använd HEX Nr. H6. Använd en spärrnyckel. Använd en vattenpumptång.
Steg 37

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.

Utbyte: fjäderben – Volvo V70 SW. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 38

Sluta komprimera fjädern.
Steg 39

Ta bort det monterade fjäderbenet.
Steg 40

Installera fjäderbenet inne i hjulhuset.
Steg 41

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Volvo V70 SW
Steg 42

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 43

Justera fjäderbenet på styrspindeln.
Steg 44

Montera fästningsbolten. Använd en kofot.
Steg 45

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – Volvo V70 SW. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 46

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel. Använd en trycknyckel.
Steg 47

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.+60°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 48

Installera den tvärgående krängningshämmarlänken.
Steg 49

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 50

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 51

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 52

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Steg 53

Behandla stötdämpar fästena. Behandla stötdämparstången. Använd kopparpasta.
Steg 54

Montera stötdämparens monteringslock.

Steg 55

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 56

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – Volvo V70 SW. Vänta några minuter efter applicering av sprayen.
Steg 57

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Volvo V70 SW
Steg 58

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 59

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 60

Ta bort domkrafter och kilarna.
Steg 61

Ta bort skärmskyddet.
Steg 62

Stäng motorhuven.
