Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
MAZDA 3 Sedan (BK) 2.0 (BKEP),
MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y),
MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

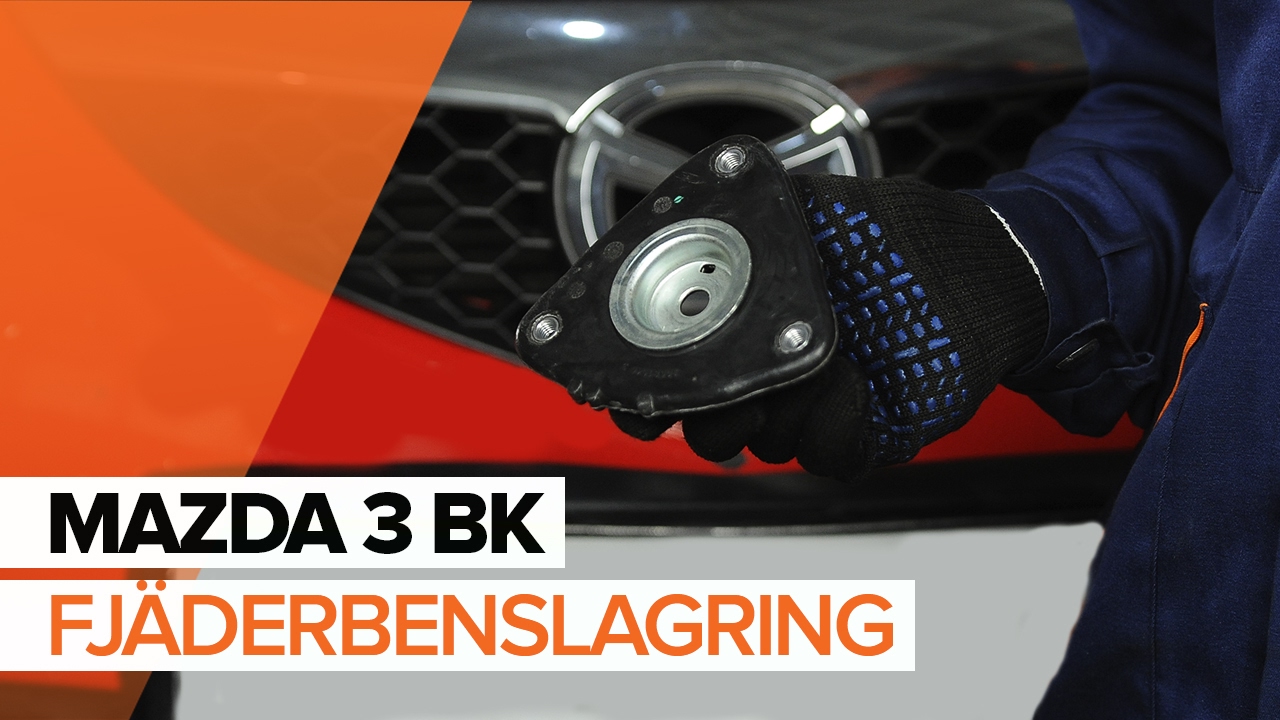

Så byter du främre Fjäderbenslagring på MAZDA 3 BK GUIDE | AUTODOC
Alla delar du måste byta ut – Fjäderbenslagring till 3 Sedan (BK) och andra MAZDA-modeller
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 24
Komprimera fjädern.
Steg 25
Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 26
Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 19. Använd HEX Nr. H6.
Använd en spärrnyckel.
Steg 27
Avlägsna fjäderbenets övre anordning. Använd en plattmejsel.
Kontrollera stötdämparens dammskyddshylsa och stötstoppet och byt ut dem vid behov.
Steg 28
Installera nytt övre stötdämparfäste.
Steg 29
Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 19. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Utbyte: fjäderbenslagring – Mazda 3 BK. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 30
Sluta komprimera fjädern.
Steg 31
Behandla stötdämparstången. Använd kopparpasta.
Steg 32
Ta bort det monterade fjäderbenet.
Steg 33
Installera fjäderbenet inne i hjulhuset.
Steg 34
Fäst de övre fästelementen på stötdämparna (3 stycken).
AUTODOC rekommenderar:
Mazda 3 BK – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 35
Dra åt de över fästningarna på fjäderbenet (3 stycken). Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 36
Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 37
Ta bort skärmskyddet.
Steg 38
Stäng motorhuven.
Steg 39
Höj bilens främre del och säkra fästdelarna.
Steg 40
Justera fjäderbenet på styrspindeln. Använd en gummihammare.
Steg 41
Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 42
Installer fästningsbulten.
Steg 43
Dra åt stötdämparens nedre stötfästen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 44
Fäst bromsslangen på fjäderbenet.
Steg 45
Installera bromsslangens spärrklämma. Använd en gummihammare.
Steg 46
Avlägsna stöder under styrspindeln.
AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – Mazda 3 BK. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 47
Installera den tvärgående krängningshämmarlänken.
Steg 48
Installera ABS-kablagets konsol.
Steg 49
Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 50
Behandla stötdämpar fästena. Behandla alla fogar i stabilisatorlänken. Använd kopparpasta.
Steg 51
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 52
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – Mazda 3 BK. Vänta några minuter efter applicering av sprayen.
Steg 53
Installera hjulet.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Mazda 3 BK
Steg 54
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 55
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 118 Nm vridmoment.
Steg 56
Ta bort domkrafter och kilarna.
