Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MAZDA 3 Sedan (BK) 2.0 (BKEP), MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Sedan (BK) 2.3, MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12), MAZDA 3 Sedan (BK) 2.0 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

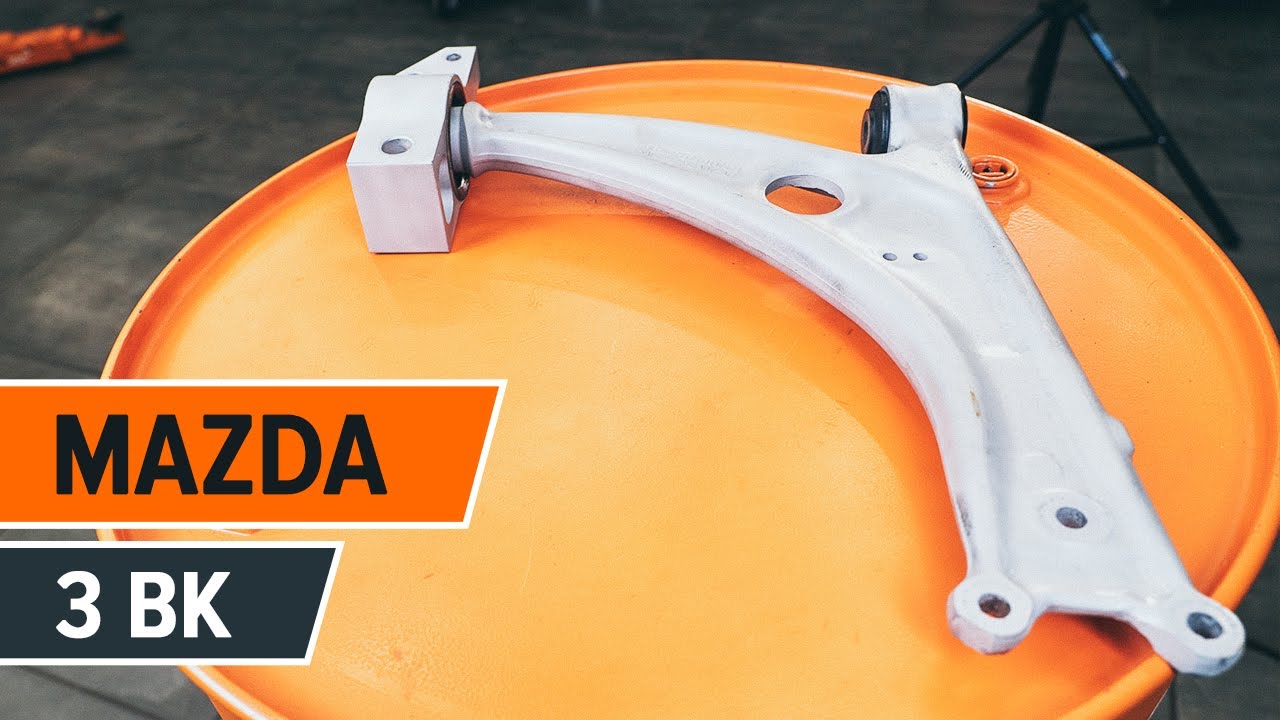

Så byter du främre nedre länkarm på MAZDA 3 BK GUIDE | AUTODOC

Byta främre undre arm på Mazda 3 BK – utbytesguide

Alla delar du måste byta ut – Länkarm till 3 Sedan (BK) och andra MAZDA-modeller

Alternativa produkter

Länkarm, hjulupphängning

MD-WP-4427 MOOG Länkarm, hjulupphängning

910,96 SEK

Butik

TC1450 DELPHI Länkarm, hjulupphängning

972,01 SEK

Butik

58051202 METZGER Länkarm, hjulupphängning

1020,38 SEK

Butik

V32-9560 VAICO Länkarm, hjulupphängning

1027,45 SEK

Butik

211108 A.B.S. Länkarm, hjulupphängning

1135,82 SEK

Butik

JTC7562 TRW Länkarm, hjulupphängning

1183,73 SEK

Butik

J4913034 HERTH+BUSS JAKOPARTS Länkarm, hjulupphängning

1258,14 SEK

Butik

51331 MAPCO Länkarm, hjulupphängning

1308,53 SEK

Butik

5013226 NK Länkarm, hjulupphängning

1377,90 SEK

Butik

QSA2094S QUINTON HAZELL Länkarm, hjulupphängning

1430,64 SEK

Butik

Utbyte: främre undre arm – Mazda 3 BK. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.12

                      Hylsa nr.14

                      Hylsa nr.17

                      Hylsa nr.18

                      Skiftnyckel Nr 16

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Kulledsdragare

                      Gummiklubba

                      Kofot

                      Hammare

                      Drivdorn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Mazda 3 BK. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Notera: allt arbete med bilen – Mazda 3 BK – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: främre undre arm – Mazda 3 BK. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 8

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 9

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss fästena som kopplar kulleden till styrspindeln. Använd kombinyckel Nr 16. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben.
Steg 12

Koppla loss underarmen från styrspindeln. Använd en gummihammare. Använd en kofot.
Steg 13

Rengör fästningen som kopplar styrarmen till underramen. Använd en stålborste. Använd WD-40 aerosol.

Steg 14

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 15

Ta bort de främre fästningarna på länkarmen.

Steg 16

Skruva loss fästningarna som koppla länkarmen till underredet. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 17

Avmontera de bakre fästningarna på länkarmen.

Steg 18

Avlägsna spaken.
Steg 19

Skruva loss fästelementen och ta bort stötstoppet från separata främre hjulupphängningens nedre länkarm. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 20

Installera och fäst fast stötstoppet på den nya länkarmen. Använd hylsnyckel Nr12. Använd en momentnyckel. Dra åt den till 19 Nm vridmoment.
Steg 21

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Installera den nya spaken.

AUTODOC rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 23

Installera det främre fästelementet på armen.

Steg 24

Montera det bakre fästelementet på kontrollarmen.

Steg 25

Skruva fast främre stångens fästelement. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 26

Dra åt de bakre fästningarna på länkarmen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 86 Nm vridmoment.
Steg 27

Koppla kulledet till styrspindeln. Använd en gummihammare.

Steg 28

Installer fästningsbulten. Använd ett körnare dorn. Använd en hammare.

Steg 29

Dra åt kulledets fästelement. Använd kombinyckel Nr 16. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 30

Koppla tillbaka parallellstagsänden till styrspindeln.

Steg 31

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 32

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 33

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 130 Nm vridmoment.
Steg 34

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Mazda 3 BK. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 35

Behandla alla lederna på armen. Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.

Steg 36

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 37

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: bakre undre arm – Mazda 3 BK. Vänta några minuter efter applicering av sprayen.
Steg 38

Installera hjulet.

Utbyte: främre undre arm – Mazda 3 BK. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 39

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 40

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 118 Nm vridmoment.
Steg 41

Ta bort domkrafter och kilarna.
