Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MAZDA 3 Sedan (BK) 2.0 (BKEP), MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Sedan (BK) 2.3, MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12), MAZDA 3 Sedan (BK) 2.0, MAZDA 3 Sedan (BK) 2.3 SP23 (BK3P) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

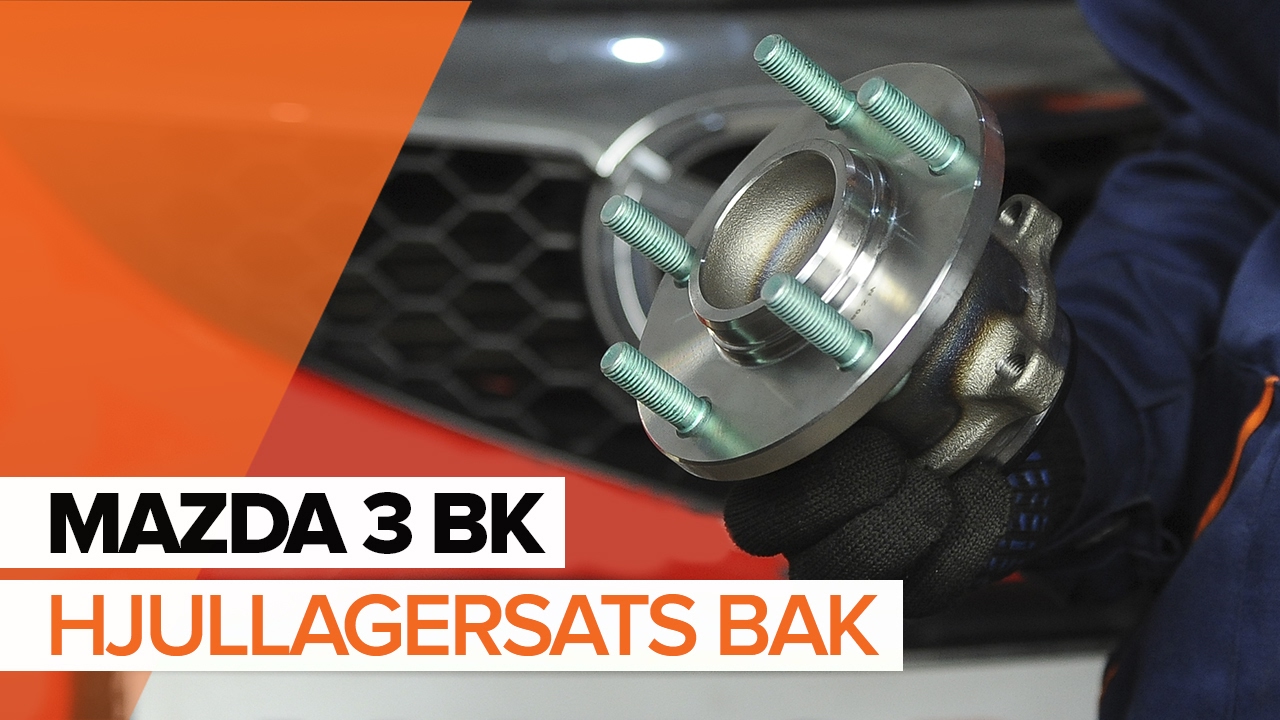

Så byter du hjullager på MAZDA 3 BK GUIDE | AUTODOC

Byta hjullager bak på Mazda 3 BK – utbytesguide

Alla delar du måste byta ut – Hjullager till 3 Sedan (BK) och andra MAZDA-modeller

Alternativa produkter

Hjullagersats

713 6157 50 FAG Hjullagersats

1072,81 SEK

Butik

ADM58335 BLUE PRINT Hjullagersats

1089,64 SEK

Butik

WM 6801 METZGER Hjullagersats

1100,86 SEK

Butik

942502 OPTIMAL Hjullagersats

1159,78 SEK

Butik

SKWB-0180208 STARK Hjullagersats

1175,03 SEK

Butik

VKBA 6801 SKF Hjullagersats

1187,08 SEK

Butik

KK-23045 JAPANPARTS Hjulnav

1291,09 SEK

Butik

32686 FEBI BILSTEIN Hjullagersats

1303,96 SEK

Butik

J4713036 HERTH+BUSS JAKOPARTS Hjullagersats

1350,55 SEK

Butik

R170.36 SNR Hjullagersats

1533,57 SEK

Butik

Utbyte: hjullager – Mazda 3 BK. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Tätningsmedel

                      Elektronikspray

                      Momentnyckel

                      Insex bit nr. H7.

                      Torxbit T50

                      Hylsa nr.6

                      Hylsa nr.14

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Kofot

                      Platt Skruvmejsel

                      Gummiklubba

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – Mazda 3 BK. Tips från AUTODOCs experter:

Använd aldrig ett lager igen på en Mazda 3 BK bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Mazda 3 BK – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Mazda 3 BK
Steg 5

Ta bort hjulet.
Steg 6

Koppla av bromsokets fjäder. Använd en plattmejsel.
Steg 7

Ta bort dammskyddskåporna från bromsokets styrstift. Använd en plattmejsel.
Steg 8

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 9

Skruva loss bromsokets fästelement. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 10

Sära på bromsbeläggen. Använd en kofot.

Steg 11

Avlägsna bromsoket.

AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 12

Ta bort bromsbeläggen.
Steg 13

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 14

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 15

Ta bort fästbultarna (2 delar).
Steg 16

Avlägsna bromsokets anordning.

Steg 17

Avlägsna bromsskivan.
Steg 18

Rengör hjulnavlagrets fästbultar. Använd en stålborste. Använd WD-40 aerosol.

Steg 19.1

Skruva loss navlagrets fästen.

Steg 19.2

Använd Torx T50. Använd en spärrnyckel.
Steg 20

Ta bort fästbultarna.

Steg 21

Ta bort hjulnavet tillsammans med bromsskivans bromssköld. Använd en gummihammare.

Steg 22

Koppla isär kontakten till ABS-sensorn. Använd en plattmejsel.
Steg 23

Ta bort bromsskölden.

Steg 24

Skruva loss ABS-sensorns fästelement. Använd hylsnyckel Nr6. Använd en spärrnyckel.
Steg 25

Koppla bort ABS-sensorn.
Steg 26

Anslut ABS-sensorn.
Steg 27

Skruva i ABS-sensorns fästelement. Använd hylsnyckel Nr6. Använd en momentnyckel. Dra åt den till 5 Nm vridmoment.
Steg 28

Rengör hjulnavlagrets fästbultar. Använd en stålborste. Använd WD-40 aerosol.
Steg 29

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.

Steg 30

Behandla hjulnavlagrets fästen med ett speciellt medel. Använd ett tätningsmedel.
Steg 31

Montera bromsskölden.
Steg 32

Montera hjulnavets lager tillsammans med bromsskivans bromssköld.

Steg 33

Montera fästningsbolten.

Steg 34.1

Dra åt hjulnavlagrets fästbulten.

Steg 34.2

Använd Torx T50. Använd en momentnyckel. Dra åt den till 62 Nm vridmoment.
Steg 35

Behandla ABS-sensorns kontaktdon. Använder elektroniksprayen.

Steg 36

Fästa kontakten till ABS-sensorn.
Steg 37

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 38

Installera bromsskivan.
Steg 39

Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Mazda 3 BK. Vänta några minuter efter applicering av sprayen.
Steg 40

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 41

Behandla bultarna till bromsoket. Använd ett tätningsmedel.
Steg 42

Installera bromsokets anordning.
Steg 43

Montera fästningsbolten (2 delar).

Steg 44

Dra åt bromsokets anordning. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 45

Installera bromsbeläggen.
Steg 46

Installera bromsoket och justera den. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 47

Installera dammskyddskåporna på bromsokets styrstift.
Steg 48

Installera bromsokets spärrfjäder. Använd en plattmejsel.
Steg 49

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 50

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Mazda 3 BK. Vänta några minuter efter applicering av sprayen.
Steg 51

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Mazda 3 BK
Steg 52

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 53

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 118 Nm vridmoment.
Steg 54

Ta bort domkrafter och kilarna.
