Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.6 16V, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4, VW POLO (9N_) 1.4 BiFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

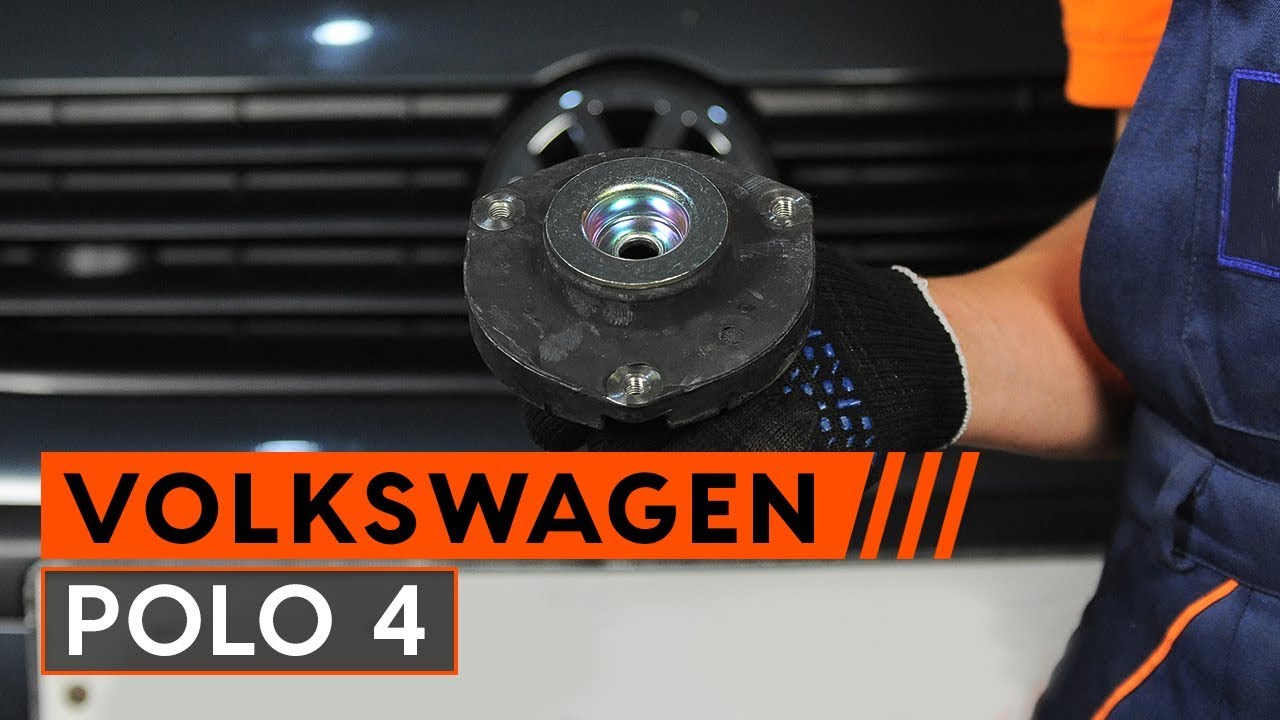

Så byter du fjäderbenslagring på VW POLO 4 [GUIDE AUTODOC]

Byta fjäderbenslagring fram på VW Polo 9N – utbytesguide

Alla delar du måste byta ut – Fjäderbenslagring till POLO (9N_) och andra VW-modeller

Alternativa produkter

Fjäderbenslagring

Utbyte: fjäderbenslagring – VW Polo 9N. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr16

                      Skiftnyckel Nr21

                      Hylsa nr.10

                      Hylsa nr.13

                      Hylsa nr.17

                      Hylsa nr.18

                      XZN bits nr.14

                      Insex bit Nr. H6.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Hammare

                      Plattmejsel

                      Platt Skruvmejsel

                      Polygrip tänger

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderbenslagring – VW Polo 9N. AUTODOCs experter rekommenderar:

Alla fästena på de främre stötdämparna bör bytas ut samtidigt.
Tillvägagångssättet för att byta fjäderbensfästen på den främre upphängningen är den samma på höger som på vänster sida.
Kontrollera att du har bytt ut alla självlåsande muttrar och bultarna vid installation.
Notera: allt arbete med bilen – VW Polo 9N – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. VW Polo 9N
Steg 5

Ta bort hjulet.
Steg 6

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 16. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 8

Avlägsna krängningshämmarlänken.

Steg 9

Koppla loss fästelementet från ABS sensorns kabel från fjäderstöttan. Använd en plattmejsel.
Steg 10

Skruva loss bromsslangens fästelement från stötdämparen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 11

Lossa bromsslangen från stötdämparen.
Steg 12

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 13

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd XZN #14. Använd en trycknyckel.
Steg 14

Ta bort fixdubben.

Steg 15

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 16

Koppla loss styrspindeln från fjäderbenet. Använd en hammare.

Steg 17

Sänk bilen.

Steg 18

Öppna motorhuven.
Steg 19

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 20

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr13. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Polo 9N
Steg 21

Avlägsna fjäderbenet.
Steg 22

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderbenslagring – VW Polo 9N. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 23

Komprimera fjädern.

Steg 24

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.

Steg 25

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 21. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 26

Avlägsna fjäderbenets övre anordning. Använd en plattmejsel.

Utbyte: fjäderbenslagring – VW Polo 9N. AUTODOC rekommenderar:
Kontrollera stötdämparens dammskyddshylsa och stötstoppet och byt ut dem vid behov.
Steg 27

Installera den nya fjäderbensanordningen.
Steg 28

Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderbenslagring – VW Polo 9N. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 29

Sluta komprimera fjädern.

Steg 30

Ta bort det monterade fjäderbenet.
Steg 31

Installera fjäderbenet inne i hjulhuset.

AUTODOC rekommenderar:
VW Polo 9N – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 32

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 33

Ta bort skärmskyddet.

Steg 34

Stäng motorhuven.
Steg 35

Höj bilens främre del och säkra fästdelarna.

Steg 36

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 37

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 38

Justera fjäderbenet på styrspindeln.

Steg 39

Installer fästningsbulten.

Steg 40

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
VW Polo 9N – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 41

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd XZN #14. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 42

Fäst bromsslangen på fjäderbenet.
Steg 43

Dra åt bromsslangens fästelement på stötdämparen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 44

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Använd en vattenpumptång.
Steg 45

Installera den tvärgående krängningshämmarlänken.

Steg 46

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 47

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 48

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – VW Polo 9N. Vänta några minuter efter applicering av sprayen.
Steg 49

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Polo 9N
Steg 50

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 51

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 52

Ta bort domkrafter och kilarna.
