Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.6 16V, VW POLO (9N_) 1.8 GTi Cup Edition, VW POLO (9N_) 1.2, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du styrslagsände på VW POLO 4 (9N) [AUTODOC-LEKTION]

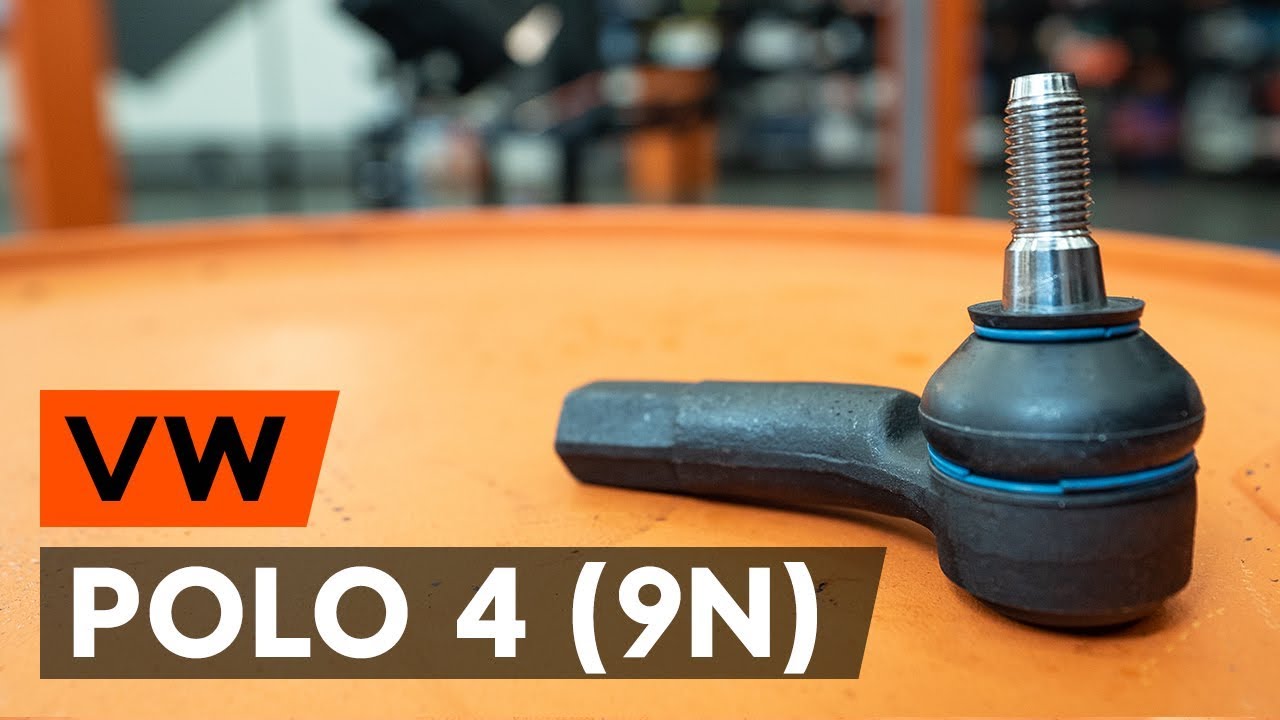

Byta styrled på VW Polo 9N – utbytesguide

Alternativa produkter

Styrled

Utbyte: styrled – VW Polo 9N. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Insex bit nr. H6.

                      Hylsa nr.19

                      Skiftnyckel Nr19

                      Skiftnyckel Nr22

                      Skiftnyckel Nr24

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Skjutmått

                      Kulledsdragare

                      Hjulkloss

Köp verktyg

Utbyte: styrled – VW Polo 9N. AUTODOC rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – VW Polo 9N. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: styrled – VW Polo 9N. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 8

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 22.
Steg 9

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 10

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 11

Skruva loss änden från parallellstaget.
Steg 12

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva fast en ny parallellstagsände.

Utbyte: styrled – VW Polo 9N. AUTODOCs experter rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 14

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 15

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd kombinyckel Nr 19. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 16

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 17

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 18

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 22. Använd kombinyckel Nr 24. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 19

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 20

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 21

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – VW Polo 9N. Vänta några minuter efter applicering av sprayen.
Steg 22

Installera hjulet.

Utbyte: styrled – VW Polo 9N. Tips från AUTODOCs experter:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 23

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17

Steg 24

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.

Utbyte: styrled – VW Polo 9N. Tips från AUTODOC:
Kontrollera och justera hjulens läge vid behov.
Steg 25

Ta bort domkrafter och kilarna.
