Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du främre stötdämparfäste på VW SHARAN 7M [GUIDE AUTODOC]

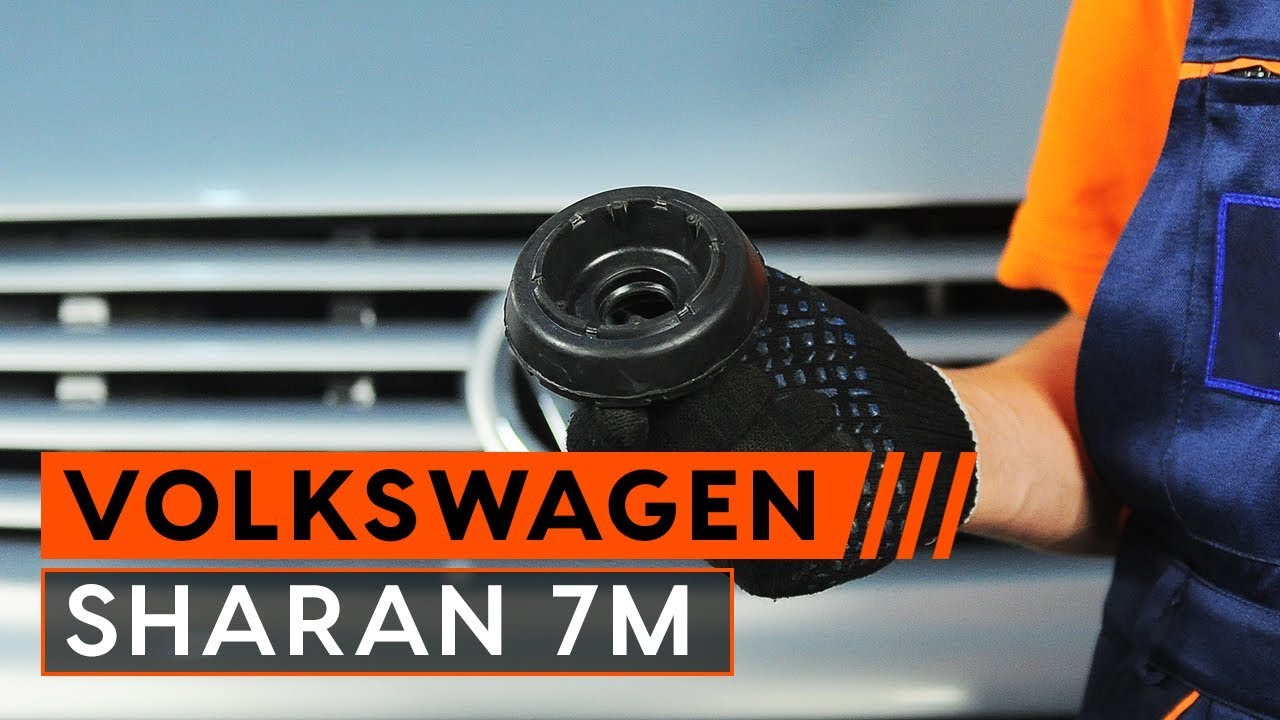

Byta fjäderbenslagring fram på VW Sharan 1 – utbytesguide

Alternativa produkter

Fjäderbenslagring

Utbyte: fjäderbenslagring – VW Sharan 1. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.10

                      Hylsa nr.18

                      Hylsa nr.19

                      Hylsa nr.22

                      Hylsa nr.27

                      Skiftnyckel Nr18

                      Insex bit Nr. H6.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Plattmejsel

                      Kulledsdragare

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderbenslagring – VW Sharan 1. Tips från AUTODOC:

Tillvägagångssättet för att byta fjäderbensfästen på den främre upphängningen är den samma på höger som på vänster sida.
Alla fästena på de främre stötdämparna bör bytas ut samtidigt.
Notera: allt arbete med bilen – VW Sharan 1 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17

Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Sharan 1
Steg 5

Ta bort hjulet.
Steg 6

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 8

Avlägsna krängningshämmarlänken.
Steg 9

Rengör drivaxelns fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr27. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben.

Steg 12

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.

Steg 13

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 14

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 15

Rengör fästena som förbinder kulleden med upphängningens länkarm. Använd en stålborste. Använd WD-40 aerosol.

Steg 16

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 17

Koppla loss sfäriska ledet från armen. Använd en kulled avdragare.
Steg 18

Avlägsna drivaxeln.

Utbyte: fjäderbenslagring – VW Sharan 1. Tips från AUTODOC:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 19

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 21

Ta bort fixdubben.
Steg 22

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 23

Koppla loss styrspindeln från fjäderbenet.

Utbyte: fjäderbenslagring – VW Sharan 1. AUTODOC rekommenderar:
Se till att styrspindeln är stöttat.
Steg 24

Sänk bilen.

Steg 25

Öppna motorhuven.
Steg 26

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 27

Skruva loss fästelementen på vindrutans torkarmekanisms panel. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 28

Ta bort panelen som är monterad på vindrutans torkarmekanism.
Steg 29

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.

Steg 30

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr19. Använd HEX Nr. H6. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Sharan 1
Steg 31

Avlägsna fjäderbenet.
Steg 32

Avlägsna fjäderbenets övre anordning.

Utbyte: fjäderbenslagring – VW Sharan 1. Proffsen rekommenderar:
Kontrollera stötdämparens dammskyddshylsa och stötstoppet och byt ut dem vid behov.
Steg 33

Rengör fjäderbensfästets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.

Steg 34

Installera nytt övre stötdämparfäste.
Steg 35

Installera fjäderbenet inne i hjulhuset.
Steg 36

Skruva loss toppfästen från stötdämparmonteringen.

AUTODOC rekommenderar:
VW Sharan 1 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 37

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr19. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 38

Installera panelen som är monterad på vindrutans torkarmekanism.
Steg 39

Skruva i fästelementen på vindrutans torkarmekanisms panel. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 40

Ta bort skärmskyddet.

Steg 41

Stäng motorhuven.
Steg 42

Höj bilens främre del och säkra fästdelarna.
Steg 43

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en platt metall mejsel. Använd en hammare.

Steg 44

Justera fjäderbenet på styrspindeln.
Steg 45

Sätt fast kulledet på länkarmen.

Steg 46

Dra åt kulledets fästelement. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 47

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Montera drivaxeln i hjulnavet.
Steg 49

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en platt metall mejsel. Använd en hammare.

Steg 50

Installer fästningsbulten.

Steg 51

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 52

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 53

Installera den tvärgående krängningshämmarlänken.
Steg 54

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 62 Nm vridmoment.
Steg 55

Behandla alla fogar i stabilisatorlänken. Använd kopparpasta.
Steg 56

Montera och dra åt drivaxelbulten.

Steg 57

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr27. Använd en momentnyckel. Dra åt den till 150 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 58

Koppla tillbaka parallellstagsänden till styrspindeln.

Steg 59

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 60

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 61

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 62

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderbenslagring – VW Sharan 1. Vänta några minuter efter applicering av sprayen.
Steg 63

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Sharan 1
Steg 64

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 65

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 170 Nm vridmoment.
Steg 66

Ta bort domkrafter och kilarna.
