Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG … Visa mer

Ordningen kan variera något beroende på bilens utformning.

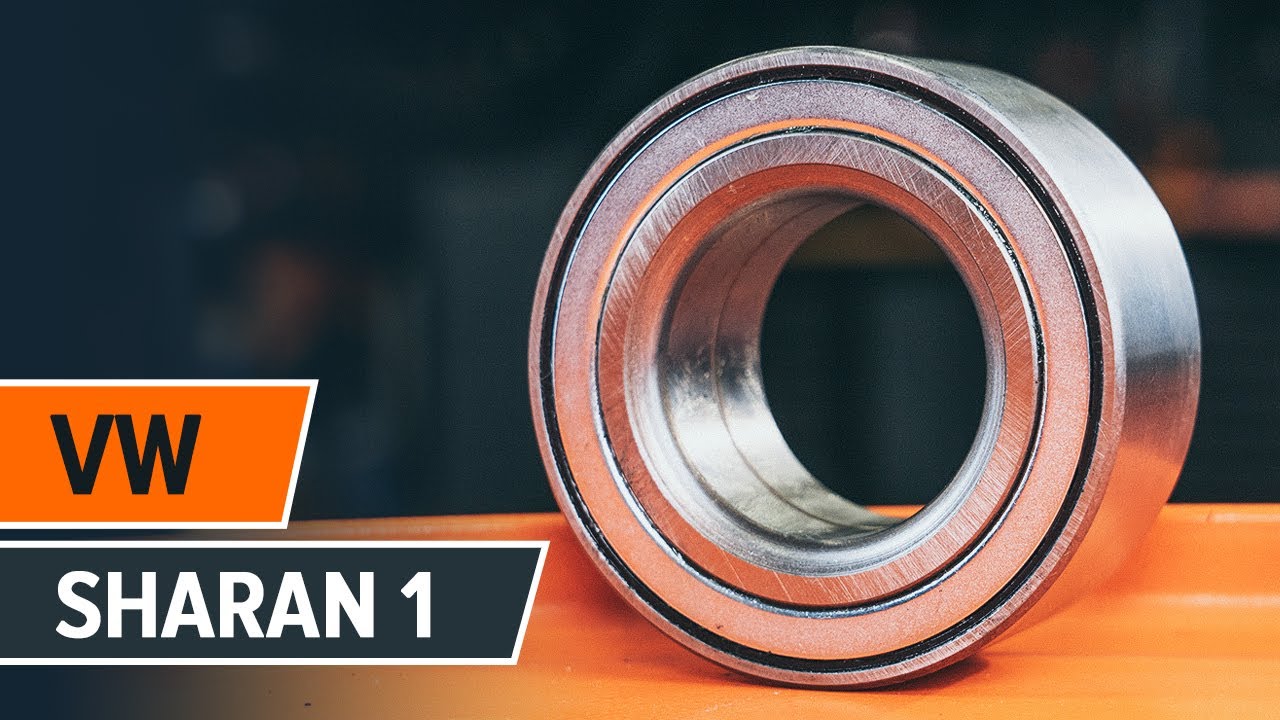

Så byter du fram hjullager på VW SHARAN 1 [AUTODOC-LEKTION]

Byta hjullager fram på VW Sharan 1 – utbytesguide

Alla delar du måste byta ut – Hjullager till SHARAN (7M8, 7M9, 7M6) och andra VW-modeller

Hjullager

        Hjullager till Sharan I (7M8, 7M9, 7M6) Diesel (90 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Bensin (115 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Bensin (174 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Bensin (174 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Diesel (110 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Bensin (150 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Diesel (136 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Bensin (204 hk)

        Hjullager till Sharan I (7M8, 7M9, 7M6) Diesel (115 hk)

Utbyte: hjullager – VW Sharan 1. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Elektronikspray

                        Universal rengöringsspray

                        Brake cleaner

                        Keramiskt fett

                        Kopparpasta

                        Momentnyckel

                        Hylsa nr.18

                        Hylsa nr.27

                        Stötdämparhylsa

                        Insex bit nr. H6

                        Insex bit nr. H8

                        Krafthylsor för fälgar Nr19

                        Kulledsdragare

                        Spärrnyckel

                        Svängjärn

                        Låsringstänger

                        Universalsats för demontering/montering av bussningar och lager

                        Kofot

                        Hydraulisk transmissions domkraft

                        Hjulkloss

Köp verktyg

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en VW Sharan 1 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – VW Sharan 1 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven. Skruva av bromsvätske reservoarens lock.
Steg 2

Säkra bilen med kilar.

Steg 3

Lossa fästet från drivaxeln. Använd hylsnyckel Nr27. Använd en trycknyckel.
Steg 4

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 5

Hissa upp bilen.

Utbyte: hjullager – VW Sharan 1. Tips:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 6

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Sharan 1
Steg 7

Ta bort hjulet.
Steg 8

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 10

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 11

Koppla loss kablarna till ABS-sensorn.
Steg 12

Lossa bromsslangen från stötdämparen.
Steg 13

Koppla isär kontakten till ABS-sensorn.
Steg 14

Sära på bromsbeläggen. Använd en kofot.
Steg 15

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr27. Använd en spärrnyckel.
Steg 17

Ta bort fästbultarna.
Steg 18

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – VW Sharan 1. Tips från AUTODOCs experter:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 19

Rengör bromsskivans fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 20

Skruva loss bromsskivans fästelement. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 21

Ta bort fixdubben.
Steg 22

Avlägsna bromsskivan.
Steg 23

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr27. Använd en spärrnyckel.
Steg 24

Ta bort fixdubben.
Steg 25

Rengör fästena som kopplar ihop kulleden med hjulspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Skruva loss kulledens fästen från hjulspindeln. Använd HEX Nr. H8. Använd en spärrnyckel.
Steg 27

Ta bort fästbultarna.
Steg 28

Koppla bort kulleden från styrspindeln.
Steg 29

Ta bort drivaxeln från styrspindeln.

Utbyte: hjullager – VW Sharan 1. AUTODOC rekommenderar:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 30

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 31

Rengör det nedre fästet som kopplar ihop fjäderbenet med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 32

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 33

Ta bort fixdubben.
Steg 34

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Steg 35

Koppla loss styrspindeln från fjäderbenet.
Steg 36

Ta bort styrspindeln tillsammans med hjulnavet.
Steg 37

Avlägsna hjulnavet från styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 38

Rengör hjulnavlagrets låsring. Använd en stålborste. Använd WD-40 aerosol.

Steg 39

Ta bort hjulnav lagrens hållarring. Använd låsringstänger.
Steg 40

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 41

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 42

Tryck in det nya kullagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – VW Sharan 1. Proffsen rekommenderar:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 43

Installera hjulnav lagrens hållarring. Använd låsringstänger.
Steg 44

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Installera tillbaka hjulnavet på styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 46

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.
Steg 49

Rengör fästena som kopplar ihop kulleden med hjulspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 50

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 51

Montera styrspindeln ihopsatt med hjulnavet.
Steg 52

Justera fjäderbenet på styrspindeln.
Steg 53

Installer fästningsbulten.
Steg 54

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: hjullager – VW Sharan 1. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 55

Installera drivaxeln.
Steg 56

Anlut styrleden till hjulspindeln.
Steg 57

Installer fästningsbulten.
Steg 58

Skruva i fästena till drivaxeln. Använd hylsnyckel Nr27. Använd en spärrnyckel.
Steg 59

Montera fästningsbolten.

Steg 60

Skruva i fästena som kopplar ihop kulleden med hjulspindeln. Använd HEX Nr. H8. Använd en spärrnyckel.
Steg 61

Rengör navet. Använd en stålborste. Använd allrengöringssprej.
Steg 62

Behandla kontaktytan. Använd keramiskt fett.
Steg 63

Installera bromsskivan.
Steg 64

Installer fästningsbulten.
Steg 65

Dra åt bromsskivans fästelement. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.
Steg 66

Rengör monteringsfästet på bromsokshållaren. Använd en stålborste. Använd WD-40 aerosol.
Steg 67

Installera bromsoket tillsammans med dess fäste.
Steg 68

Montera fästningsbolten.
Steg 69

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 70

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 71

Fästa bromsslangen på fjäderbenet.
Steg 72

Anslut ABS-sensorns ledning.
Steg 73

Behandla ABS-sensorns kontaktdon. Använd dielektrikfett.
Steg 74

Fästa kontakten till ABS-sensorn.
Steg 75

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.+80°
Steg 76

Dra åt fästena som kopplar ihop kulled och hjulspindel. Använd HEX Nr. H8. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 77

Dra åt fästena till bromsokshållaren. Använd hylsnyckel Nr27. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.
Steg 78

Drag åt de undre fästena till fjäderbenet. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 79

Behandla fästningarna för kulleden. Använd kopparpasta.
Steg 80

Smörj fästet som kopplar ihop fjäderbenet med styrspindeln. Använd kopparpasta.
Steg 81

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 82

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 83

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 84

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – VW Sharan 1. Vänta några minuter efter applicering av sprayen.
Steg 85

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Sharan 1
Steg 86

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 87

Sänk bilen.
Steg 88

Dra åt drivaxelns fäste. Använd hylsnyckel Nr27. Använd en momentnyckel. Dra åt den till 150 Nm vridmoment.+90°
Steg 89

Skruva in hjulets bultar i ett korsmönster. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 170 Nm vridmoment.
Steg 90

Ta bort domkrafter och kilarna.

Utbyte: hjullager – VW Sharan 1. AUTODOC rekommenderar:
Tryck ner bromspedalen flera gånger utan att starta motorn tills du känner tillräckligt motstånd.Kontrollera bromsvätskenivån i expansionstanken och fyll på vid behov.
Steg 91

Dra åt locket på bromsvätskebehållaren. Stäng motorhuven.
