Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar bak på FORD FIESTA V JH, JD [AUTODOC-LEKTION]

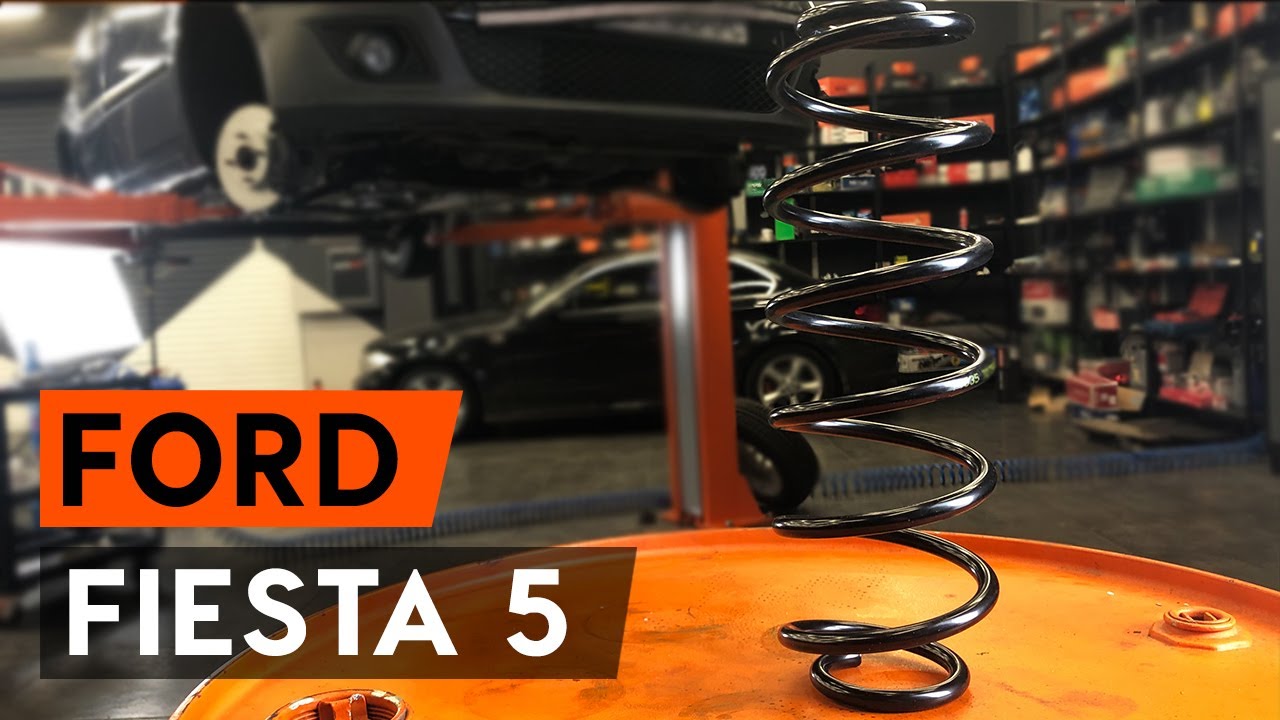

Byta fjädrar bak på Ford Fiesta V JH JD – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Ford Fiesta V JH JD. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.15

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Ford Fiesta V JH JD. AUTODOCs experter rekommenderar:

Bakvagnens båda spiralfjädrar måste bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Ford Fiesta V JH JD. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Ford Fiesta V JH JD
Steg 5

Ta bort hjulet.
Steg 6

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 7

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 8

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr15. Använd en trycknyckel.
Steg 9

Ta bort fixdubben.
Steg 10

Avlägsna monteringen från nedre bakaxelns balk.

Utbyte: fjädrar – Ford Fiesta V JH JD. Tips:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 11

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 12

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr15. Använd en trycknyckel.
Steg 14

Ta bort fixdubben.
Steg 15

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Utbyte: fjädrar – Ford Fiesta V JH JD. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 16

Avlägsna fjädern.

Utbyte: fjädrar – Ford Fiesta V JH JD. AUTODOC rekommenderar:
Inspektera gummifästena på fjädern. Byt ut dessa ifall det behövs.
Steg 17

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 19

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 20

Installer fästningsbulten.
Steg 21

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 115 Nm vridmoment.

Steg 22

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Ford Fiesta V JH JD – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 23

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 24

Installer fästningsbulten.
Steg 25

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 26

Höj den hydrauliska domkraften 10-15 cm.
Steg 27

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 115 Nm vridmoment.
Steg 28

Avlägsna monteringen från nedre bakaxelns balk.

Utbyte: fjädrar – Ford Fiesta V JH JD. Tips från AUTODOCs experter:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 29

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 30

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 31

Behandla ytan där hjulfälgen kommer i kontakt med bromstrumman. Använd kopparpasta.
Steg 32

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Ford Fiesta V JH JD
Steg 33

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 34

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.
Steg 35

Ta bort domkrafter och kilarna.
