Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ E-klass Sedan (W211) E 320 (211.065), MERCEDES-BENZ E-klass Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ E-klass Sedan (W211) E 200 NGT (211.042), MERCEDES-BENZ E-klass Sedan (W211) E 280 (211.054), MERCEDES-BENZ E-klass Sedan (W211) E 350 (211.056), MERCEDES-BENZ E-klass Sedan (W211) E 350 CGI (211.057) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar bak på MERCEDES-BENZ W211 E-klass [AUTODOC-LEKTION]

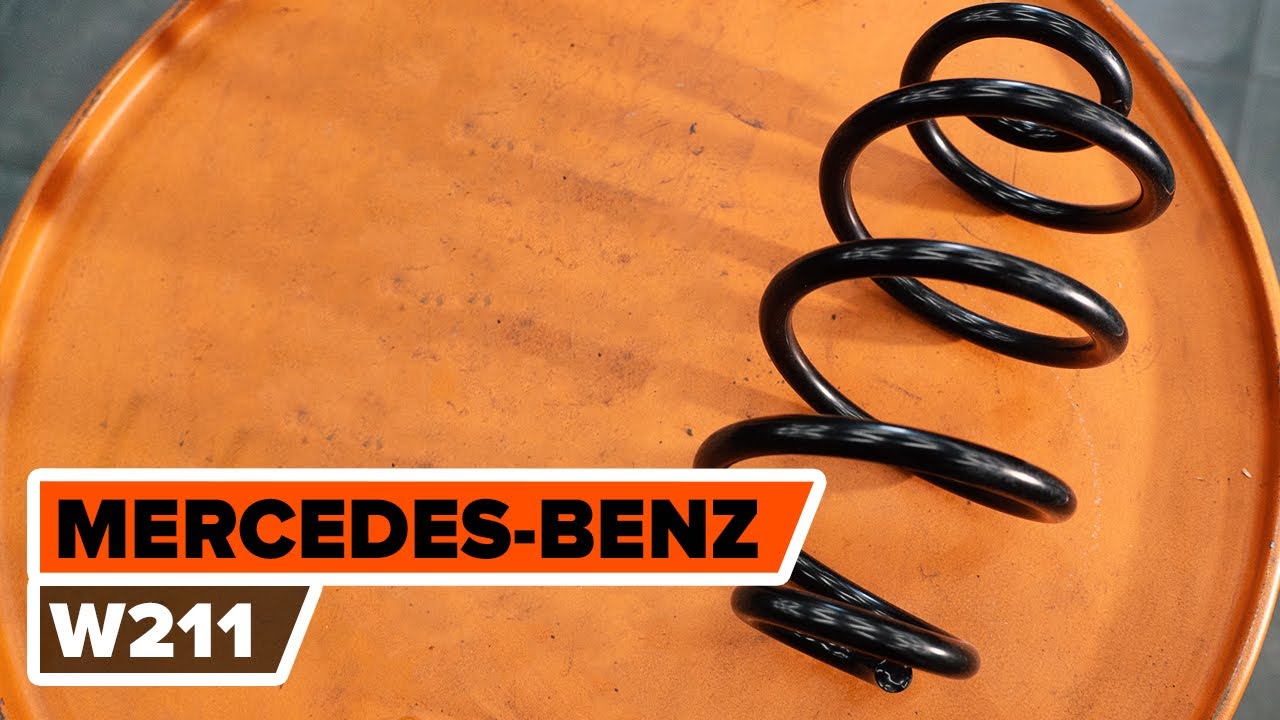

Byta fjädrar bak på Mercedes W211 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Mercedes W211. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Hylsa nr.E14

                      Hylsa nr.17

                      Hylsa nr.18

                      XZN bits nr.12

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Fjäderbenskomprimerare

                      Hammare

                      Drivdorn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mercedes W211. AUTODOCs experter rekommenderar:

Bakvagnens båda spiralfjädrar måste bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av bakvagnen.
Notera: allt arbete med bilen – Mercedes W211 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Mercedes W211
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Markera camber fästningsbulten.
Steg 8

Skruva loss fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 9

Ta bort fixdubben.
Steg 10

Skruva loss fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel NrE14. Använd en spärrnyckel.
Steg 11

Skjut länkarmen åt sidan.
Steg 12

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Markera camber fästningsbulten.

Steg 14

Skruva loss hävarmsfästena från hjälpramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd XZN #12. Använd en spärrnyckel.
Steg 15

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 16

Sätt fast fjäderspännaren på sprialfjädern.

Utbyte: fjädrar – Mercedes W211. Tips från AUTODOC:
Använd rätt storlek på adaptrar, klor och krampor.Spiralfjädern måste fästas säkert med fjäderspännaren.Använd en fjäderspännare av hög kvalitet.
Steg 17

Tryck ihop fjädern genom att vrida ledskruven på fjäderspännaren.

Utbyte: fjädrar – Mercedes W211. Proffsen rekommenderar:
Tryck samman spiralfjädern tills det är tillräckligt mycket plats för att få loss fjädern. Tryck inte samman den helt: spiralfjädrarna får inte röra vid varandra. Var försiktig när du arbetar med komprimerade fjädrar då de kan skada fordonet och dig om du arbetar fel.Gör inget med fjädern så länge den är ihoptryckt.
Steg 18

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Mercedes W211 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 19

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 20

Ta bort fixdubben. Använd XZN #12. Använd en spärrnyckel. Använd ett körnare dorn. Använd en hammare.
Steg 21

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W211. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 22

Sluta komprimera fjädern.
Steg 23

Ta bort fjäderspännaren.
Steg 24

Ta ut fjädern.
Steg 25

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 27

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 28

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 29

Installer fästningsbulten.
Steg 30

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W211. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 31

Justera positionen för justeringsbulten enligt märket.

Steg 32

Skruva fast fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd XZN #12. Använd en spärrnyckel.
Steg 33

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 34

Dra åt hävarmens fästelement på hjälpramen. Använd hylsnyckel Nr18. Använd XZN #12. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 35

Montera länkarmen till dess fästpunkter.

Steg 36

Installer fästningsbulten.
Steg 37

Justera positionen för justeringsbulten enligt märket. Använd kombinyckel Nr 21.
Steg 38

Skruva i fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 39

Skruva i fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel NrE14. Använd en spärrnyckel.
Steg 40

Drag åt fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel NrE14. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 41

Drag åt fästena som kopplar ihop länkarmen med axelbalken. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 51 Nm vridmoment.
Steg 42

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Mercedes W211 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 43

Behandla alla lederna på armen. Använd kopparpasta.
Steg 44

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 45

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 46

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Mercedes W211
Steg 47

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 48

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 130 Nm vridmoment.
Steg 49

Ta bort domkrafter och kilarna.
