Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) D 2.0 (201.122) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

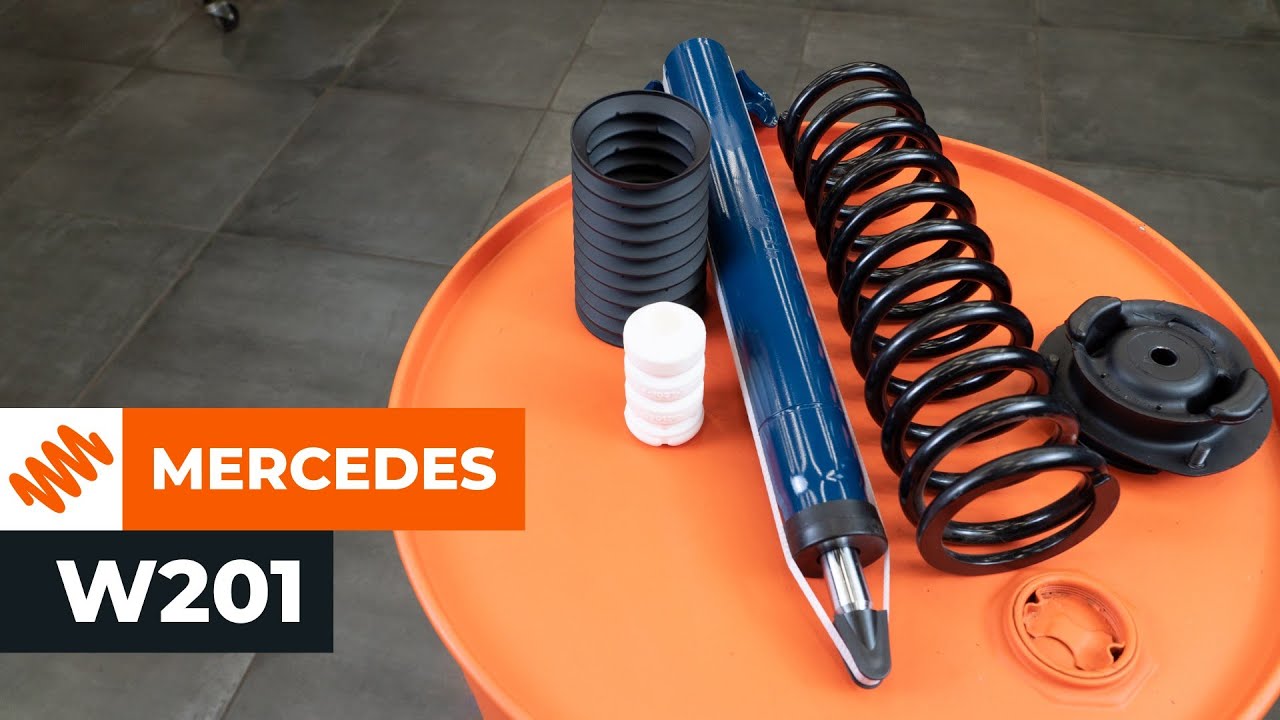

Så byter stötdämpare och fjädrar fram på MERCEDES W201 [AUTODOC-LEKTION]

Byta fjädrar fram på Mercedes W201 – utbytesguide

Alla delar du måste byta ut – Fjädrar till 190 (W201) och andra MERCEDES-BENZ-modeller

Spiralfjäder

        Spiralfjäder till 190 (W201) Bensin (109 hk)

        Spiralfjäder till 190 (W201) Bensin (102 hk)

        Spiralfjäder till 190 (W201) Bensin (105 hk)

        Spiralfjäder till 190 (W201) Bensin (122 hk)

        Spiralfjäder till 190 (W201) Diesel (75 hk)

Utbyte: fjädrar – Mercedes W201. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Universal rengöringsspray

                        Keramiskt fett

                        Momentnyckel

                        Skiftnyckel Nr13

                        Skiftnyckel Nr19

                        Skiftnyckel Nr22

                        Hylsa nr.13

                        Hylsa nr.19

                        Hylsa nr.22

                        Stötdämparhylsa nr.19

                        Stötdämparhylsa nr.22

                        Insex bit nr. H6

                        Insex bit nr. H7

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Svängjärn

                        Kofot

                        Fjäderbenskomprimerare

                        Hydraulisk transmissions domkraft

                        Skärmskydd

                        Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mercedes W201. AUTODOC rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Mercedes W201. Använd följande procedur:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en trycknyckel.
Steg 3

Hissa upp bilen.

AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Mercedes W201
Steg 5

Ta bort hjulet.
Steg 6

Stöd upp styrspindeln. Använd en hydraulisk domkraft.
Steg 7

Sätt fast fjäderspännaren på sprialfjädern.

AUTODOC rekommenderar:
Använd rätt storlek på adaptrar, klor och krampor.Spiralfjädern måste fästas säkert med fjäderspännaren.Använd en fjäderspännare av hög kvalitet.
Steg 8

Tryck ihop fjädern.

Utbyte: fjädrar – Mercedes W201. AUTODOCs experter rekommenderar:
Var försiktig när du arbetar med sammanpressade fjädrar, då de är mycket kraftfulla och kan orsaka skador på dig och fordonet om de lossnar och går upp.
Steg 9

Rengör fästningarna på stabililseringsbussningarnas konsol. Använd en stålborste. Använd WD-40 aerosol.
Steg 10

Skruva loss fästningarna på stabililseringsbussningarnas konsol. Använd kombinyckel Nr 13. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 11

Ta bort fästbultarna.

Steg 12

Ta bort stabililseringsbussningarnas konsol.
Steg 13

Lossa krängningshämmaren från länkarmarna.
Steg 14

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Rengör länkarmens fästningar. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Gör markeringar på camberbultarna.
Steg 17

Skruva loss länkarmens främre fäste. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 18

Skruva loss länkarmens bakre fäste. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 19

Skruva loss fästena som kopplar kulleden till styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 20

Ta bort fixdubben.
Steg 21

Ta bort stödet från under styrspindeln.

AUTODOC rekommenderar:
Mercedes W201 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 22

Koppla bort kulleden från styrspindeln. Använd en kofot.
Steg 23

Ta bort spiralfjädern med fjäderspännaren.

AUTODOC rekommenderar:
Gör inget med fjädern så länge den är ihoptryckt.
Steg 24

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd allrengöringssprej.
Steg 25

Rengör kulledens monteringsyta. Använd en stålborste. Använd allrengöringssprej.
Steg 26

Släpp upp trycket på fjädern.
Steg 27

Sätt fjäderspännaren på den nya fjädern.

AUTODOC rekommenderar:
Fjäderspännarens position på den nya spiralfjädern ska vara densamma som tidigare.
Steg 28

Tryck ihop fjädern.

Utbyte: fjädrar – Mercedes W201. Tips:
Var försiktig när du arbetar med sammanpressade fjädrar, då de är mycket kraftfulla och kan orsaka skador på dig och fordonet om de lossnar och går upp.
Steg 29

Montera fjädern tillsammans med fjäderspännaren.

AUTODOC rekommenderar:
Försäkra dig om att spiralfjädern är monterad på rätt sätt.
Steg 30

Anslut kulleden till styrspindeln.
Steg 31

Stöd upp styrspindeln. Använd en hydraulisk domkraft.

Steg 32

Installer fästningsbulten.
Steg 33

Dra åt fästet som kopplar ihop kulleden med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 34

Släpp upp trycket på fjädern.
Steg 35

Ta bort fjäderspännaren.
Steg 36

För att kunna dra åt fästena korrekt måste du hissa upp fjädringens komponenter till deras arbetsposition.
Steg 37

Justera camberbultarnas position enligt markeringarna.

Steg 38

Dra åt länkarmens främre fäste. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 39

Dra åt de bakre fästningarna på länkarmen. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 40

Ta bort stödet från under styrspindeln.

Utbyte: fjädrar – Mercedes W201. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 41

Rengör hållarna till krängningshämmarens bussningar. Använd en stålborste. Använd allrengöringssprej.
Steg 42

Fäst krängningshämmaren till länkarmarna. Använd en kofot.

Steg 43

Montera stabililseringsbussningarnas konsol.
Steg 44

Montera fästningsbolten.
Steg 45

Dra åt fästena på krängningshämmarens bussningshållare. Använd kombinyckel Nr 13. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.
Steg 46

Rengör fälgens monteringssäte. Använd en stålborste. Använd allrengöringssprej.
Steg 47

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 48

Montera hjulet.

AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 49

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en spärrnyckel.
Steg 50

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 51

Ta bort domkrafter och kilarna.
