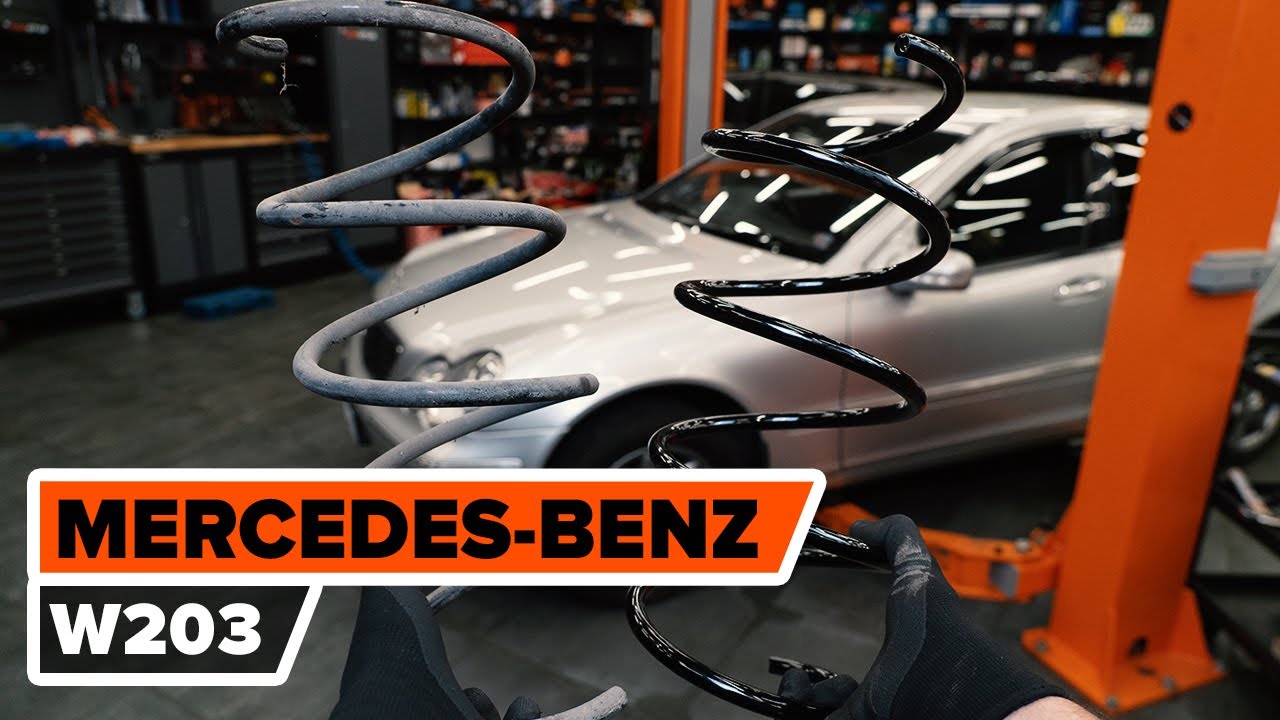

Byta fjädrar fram på Mercedes W203 – utbytesguide

nedladdningar: 12

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ C-klass Sedan (W203) C 200 Kompressor (203.045), MERCEDES-BENZ C-klass Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ C-klass Sedan (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ C-klass Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ C-klass Sedan (W203) C 180 Kompressor (203.046), MERCEDES-BENZ C-klass Sedan (W203) C 200 Kompressor (203.042), MERCEDES-BENZ C-klass Sedan (W203) C 200 CDI (203.007), MERCEDES-BENZ C-klass Sedan (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ C-klass Sedan (W203) C 230 Kompressor (203.040), MERCEDES-BENZ C-klass Sedan (W203) C 220 CDI (203.008), MERCEDES-BENZ C-klass Sedan (W203) C 280 (203.054), MERCEDES-BENZ C-klass Sedan (W203) C 230 (203.052), MERCEDES-BENZ C-klass Sedan (W203) C 220 CDI (203.006), MERCEDES-BENZ C-klass Sedan (W203) C 320 (203.064) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar fram på MERCEDES-BENZ W203 C-Klass [AUTODOC-LEKTION]

Byta fjädrar fram på Mercedes W203 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Mercedes W203. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr21

                      Insex bit nr. H6.

                      Insex bit nr. H7.

                      Insex bit nr. H12.

                      Hylsa nr.16

                      Hylsa nr.19

                      Hylsa nr.21

                      14Х2.5 mm mutterhylsa för fjäderben

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Svängjärn

                      Kofot

                      Avbitartänger

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mercedes W203. AUTODOCs experter rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Notera: allt arbete med bilen – Mercedes W203 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr 21. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Mercedes W203
Steg 9

Ta bort hjulet.
Steg 10

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 12

Avlägsna krängningshämmarlänken.
Steg 13

Koppla loss bromsslangens monteringshållare. Använd avbitartänger.
Steg 14

Koppla loss ABS sensorns kablage.
Steg 15

Koppla loss bromsbeläggsslitagevarnarens kabel.
Steg 16

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Skruva loss det övre fästet som kopplar ihop fjäderbenet med styrspindeln. Använd HEX Nr. H12. Använd hylsnyckel Nr21. Använd en spärrnyckel. Använd en trycknyckel.
Steg 18

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 20

Ta bort fästbultarna.
Steg 21

Koppla loss styrspindeln från fjäderbenet. Använd en kofot.
Steg 22

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 23

Ta bort fixdubben.
Steg 24

Koppla loss styrspindeln från fjäderbenet. Använd en kofot.
Steg 25

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Mercedes W203 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 26

Avlägsna fjäderbenet.
Steg 27

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Mercedes W203. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 28

Komprimera fjädern.
Steg 29

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 30

Avlägsna fjäderbenets ställmutter. Använd en 14Х2.5 mm mutterhylsa för fjäderben. Använd hylsnyckel Nr21. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 31

Avlägsna fjäderbenets övre anordning.
Steg 32

Lossa spiralfjädern.
Steg 33

Avlägsna fjädern.
Steg 34

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W203. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 35

Installera dammskyddet och ett stötstopp på stötdämparen.
Steg 36

Installera fjädern på stötdämparen.
Steg 37

Komprimera fjädern.
Steg 38

Behandla det övre fjäderbensfästet. Använd WD-40 aerosol.
Steg 39

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 40

Dra åt muttern på stötdämparens kolvstång. Använd en 14Х2.5 mm mutterhylsa för fjäderben. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W203. Se till att placera filtreringselementet korrekt. Undvik feljustering.
Steg 41

Behandla stötdämparstången. Använd kopparpasta.
Steg 42

Sluta komprimera fjädern.
Steg 43

Ta bort det monterade fjäderbenet.
Steg 44

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Installera fjäderbenet inne i hjulhuset.
Steg 46

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Mercedes W203 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 47

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Justera fjäderbenet på styrspindeln. Använd en kofot.
Steg 49

Installer fästningsbulten.
Steg 50

Skruva i det övre fästet som kopplar ihop fjäderbenet med styrspindeln. Använd hylsnyckel Nr21. Använd HEX Nr. H12. Använd en spärrnyckel.
Steg 51

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W203. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 52

Justera fjäderbenet på styrspindeln. Använd en kofot.
Steg 53

Montera fästningsbolten.
Steg 54

Skruva fast fästena som kopplar ihop fjäderbenet med styrspindeln. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 55

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 56

Dra åt det övre fästet som kopplar ihop fjäderbenet med styrspindeln. Använd hylsnyckel Nr21. Använd HEX Nr. H12. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 57

Skruva fast bromsslangens fästelement. Använd avbitartänger.
Steg 58

Koppla in ABS-sensorns kablage.
Steg 59

Anslut tillbaka bromsbeläggsslitagevarnarens kabel.
Steg 60

Rengör monteringsställen av krängningshämmarlänken. Använd en stålborste. Använd WD-40 aerosol.

Steg 61

Installera den tvärgående krängningshämmarlänken.
Steg 62

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 63

Behandla alla fogar i stabilisatorlänken.
Steg 64

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 65

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 66

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W203. Vänta några minuter efter applicering av sprayen.
Steg 67

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Mercedes W203
Steg 68

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 69

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 70

Ta bort domkrafter och kilarna.
Steg 71

Dra åt fjäderstöttans monterings övre fästelement. Använd kombinyckel Nr 21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 72

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 73

Ta bort skärmskyddet.
Steg 74

Stäng motorhuven.
