Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar fram på VW TOURAN 1 (1T3) [GUIDE AUTODOC]

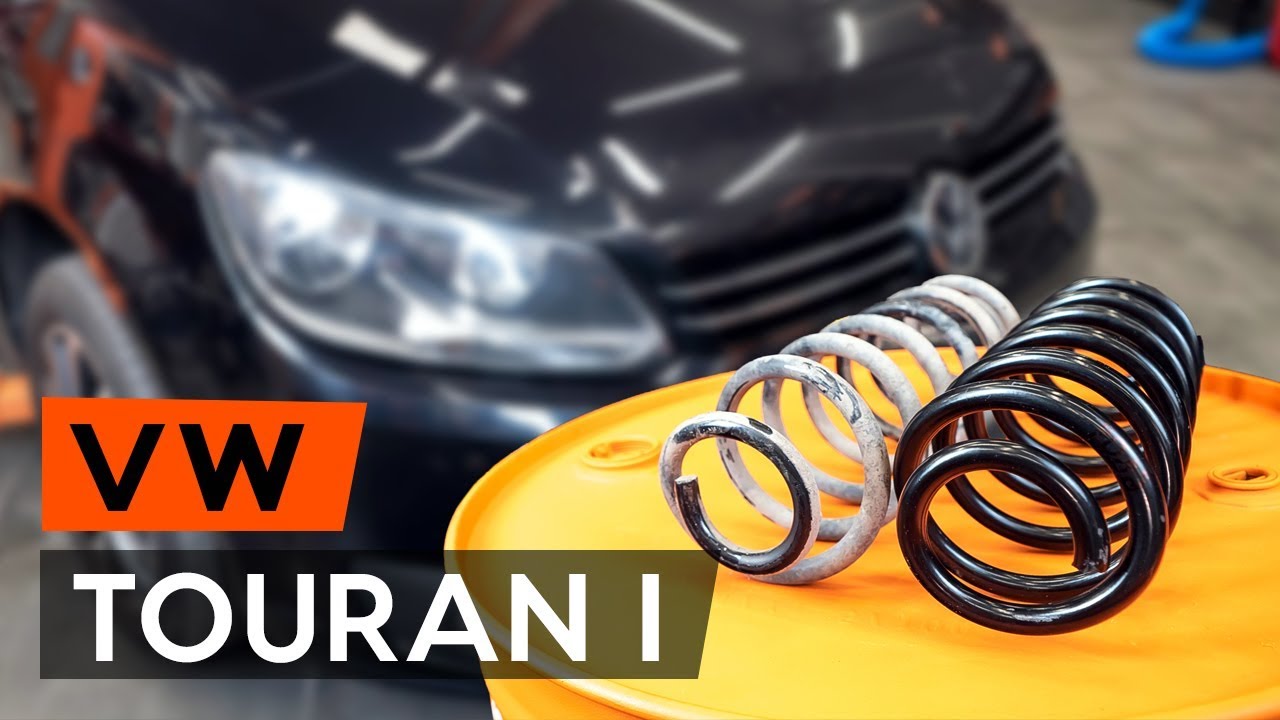

Byta fjädrar fram på VW Touran 1T3 – utbytesguide

Alla delar du måste byta ut – Fjädrar till TOURAN (1T3) och andra VW-modeller

Spiralfjäder

        Spiralfjäder till Touran I (1T3) Diesel (110 hk)

        Spiralfjäder till Touran I (1T3) Diesel (90 hk)

        Spiralfjäder till Touran I (1T3) Diesel (177 hk)

        Spiralfjäder till Touran I (1T3) Diesel (170 hk)

        Spiralfjäder till Touran I (1T3) Diesel (140 hk)

Utbyte: fjädrar – VW Touran 1T3. Verktyg du behöver:

                        Stålborste

                        WD-40 aerosol

                        XZN hylsa 15/16”

                        Skiftnyckel Nr18

                        Skiftnyckel Nr21

                        XZN bits nr.6

                        XZN bits nr.14

                        Hylsa nr.13

                        Hylsa nr.14

                        Hylsa nr.16

                        Hylsa nr.18

                        Hylsa nr.21

                        Insex bit Nr. H6.

                        Momentnyckel

                        Spärrnyckel

                        Svängjärn

                        Kopparpasta

                        Hydraulisk fjäderben kompressor

                        Krafthylsor för fälgar Nr17

                        Plattmejsel

                        Hammare

                        Hydraulisk transmissions domkraft

                        Gummiklubba

                        Kofot

                        Hjulkloss

Köp verktyg

Utbyte: fjädrar – VW Touran 1T3. Proffsen rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Notera: allt arbete med bilen – VW Touran 1T3 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Öppna motorhuven.
Steg 3

Ta bort mutterskydden på vindrutetorkarens arm.
Steg 4

Skruva upp fästena på vindrutetorkarens arm. Använd hylsnyckel Nr14.
Steg 5

Ta bort torkararmarna.
Steg 6

Avlägsna skyddet till torkardiket.
Steg 7

Lyft upp torkardikets skydd.
Steg 8

Rengör fästet på stötdämparens övre delen. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss fjäderbenets övre fästen. Använd hylsnyckel Nr13.

AUTODOC rekommenderar:
VW Touran 1T3 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 10

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 11

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Touran 1T3
Steg 12

Ta bort hjulet.
Steg 13

Ta bort fälgskyddet.
Steg 14

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Touran 1T3
Steg 15

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 16

Lossa hjulnavsbulten. Använd en 15/16 tums 12-kantad hylsnyckel.

Utbyte: fjädrar – VW Touran 1T3. AUTODOCs experter rekommenderar:
Lossa inte bultarna med mer än 90 grader.
Steg 17

Höj bilens främre del och säkra fästdelarna.
Steg 18

Skruva av hjulbultarna.
Steg 19

Ta bort hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Touran 1T3
Steg 20

Koppla loss kablarna och bromsslangen från stötdämparens montering.
Steg 21

Rengör fästena som anslutar stabilisatorn med fjäderbenet, och de som ansluter fjäderbenet till och kontrollspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd kombinyckel Nr 18. Använd XZN #6.
Steg 23

Avlägsna fjärrsensoren för nivåkontrollsystemet från upphängningens länkarm.

Vänligen notera!
Alla bilar är inte utrustade med nivåkontrollsystem.
Steg 24

Skruva loss muttern och avlägsna stötdämparens nedre fästbult. Använd kombinyckel Nr 18. Använd XZN #14.
Steg 25

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 26

Koppla loss styrspindeln från fjäderbenet. Använd en platt metall mejsel. Använd en hammare.
Steg 27

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd en 15/16 tums 12-kantad hylsnyckel. Använd en trycknyckel.
Steg 28

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16.
Steg 29

Koppla loss sfäriska ledet från armen. Använd en kofot.
Steg 30

Avlägsna drivaxeln från hjulnavet.
Steg 31

Avlägsna fjäderbenet.
Steg 32

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – VW Touran 1T3. AUTODOC rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 33

Komprimera fjädern.
Steg 34

Skruva loss toppfsäten från stötdämparens montering. Använd kombinyckel Nr 18. Använd HEX Nr. H6.
Steg 35

Avlägsna fjäderbenets övre anordning.
Steg 36

Lossa spiralfjädern.
Steg 37

Avlägsna fjädern.
Steg 38

Rengör spiralfjäderns monteringsfästen. Rengör stötdämparkolven. Använd en stålborste. Använd WD-40 aerosol.
Steg 39

Installera fjädern på stötdämparen.
Steg 40

Komprimera fjädern.
Steg 41

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 42

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjädrar – VW Touran 1T3. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 43

Sluta komprimera fjädern.
Steg 44

Ta bort det monterade fjäderbenet.
Steg 45

Installera fjäderbenet inne i hjulhuset. Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 46

Justera fjäderbenet på styrspindeln. Använd en gummihammare ifall det behövs.
Steg 47

Montera drivaxeln i hjulnavet.
Steg 48

Sätt fast kulledet på länkarmen.
Steg 49

Skruva i fästena i kulledets låsplatta (3 fästelement). Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 50

Installera och dra åt en ny bult på styrspindeln. Viktigt! Se till att använda nya fästen. Använd kombinyckel Nr 18. Använd XZN #14. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

Vänligen notera!
Åtdragningsmomentet är tänkt för för en metallstyrspindel.
Steg 51

Säkra krängningshämmarlänken till fjäderbenet. Använd kombinyckel Nr 18. Använd XZN #6. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 52

Fäst bromsslangen på fjäderbenet. Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 53

Montera och dra åt drivaxelbulten. Använd en 15/16 tums 12-kantad hylsnyckel.
Steg 54

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 55

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Touran 1T3
Steg 56

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 57

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Viktigt! Se till att använda nya fästen. Använd en 15/16 tums 12-kantad hylsnyckel. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°
Steg 58

Sätt fast fälgskydden.
Steg 59

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 60

Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.
Steg 61

Rengör torkardiket.

Steg 62

Montera och säkra torkardikets skydd.
Steg 63

Rengör svängtappen på vindrutetorkararmen. Använd en stålborste. Behandla svängtoppen på vindrutetorkararmen. Använd kopparpasta.
Steg 64

Installera tillbaka torkararmarna.
Steg 65

Dra åt fästena på torkararmen. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.

Utbyte: fjädrar – VW Touran 1T3. Proffsen rekommenderar:
Förvissa dig om att du inte blandar ihop förarsidans och passagerarsidans torkararmar.
Steg 66

Montera skyddet på torkardiket.
Steg 67

Ta bort domkrafter och kilarna.
Steg 68

Stäng motorhuven.
