Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 SX, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 16V LPG … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du främre länkarm / främre bärarm på CITROEN XSARA PICASSO (N68) [AUTODOC-LEKTION]

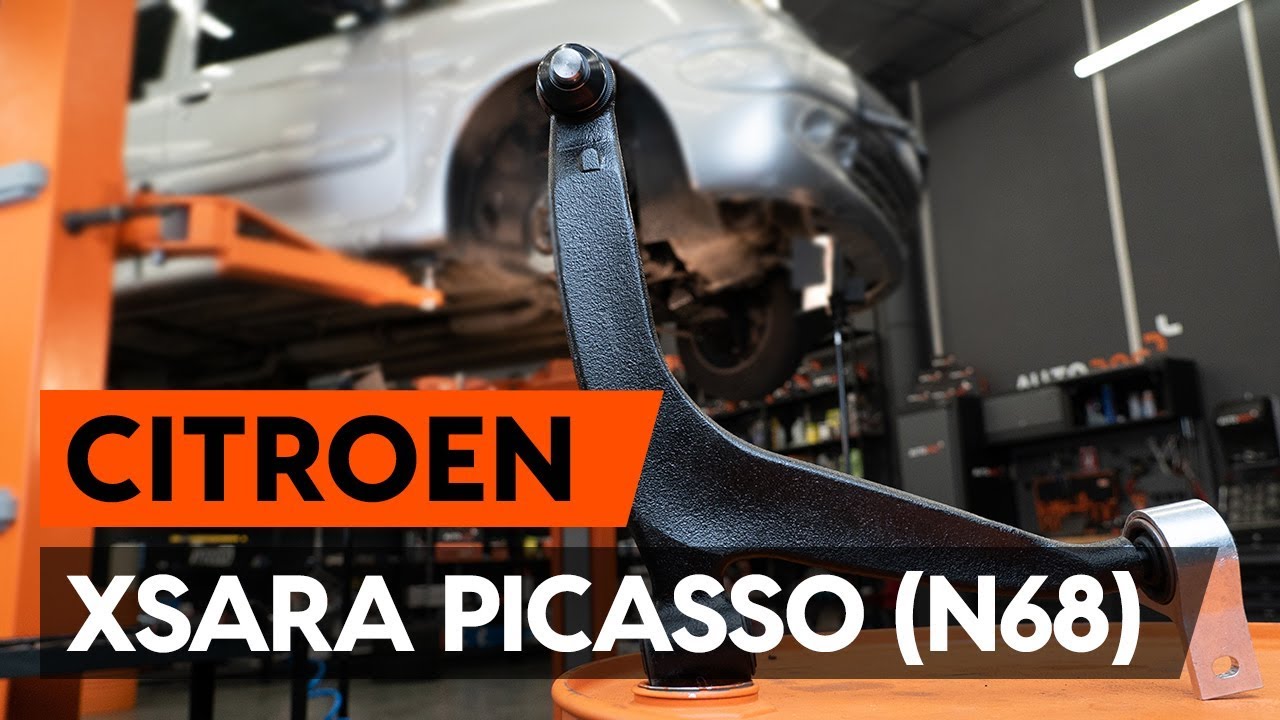

Byta främre undre arm på Citroen Xsara Picasso – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Citroen Xsara Picasso. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr13

                      Skiftnyckel Nr17

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.17

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Kofot

                      Svängjärn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Citroen Xsara Picasso. Proffsen rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Citroen Xsara Picasso. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Citroen Xsara Picasso
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: främre undre arm – Citroen Xsara Picasso. AUTODOC rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.Använd skyddsglasögon.
Steg 7

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr17. Använd kombinyckel Nr17.
Steg 8

Ta bort fixdubben.
Steg 9

Koppla loss underarmen från styrspindeln. Använd en kofot.
Steg 10

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 12

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss fästningarna som koppla länkarmen till underredet. Använd hylsnyckel Nr13. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 14

Avmontera de bakre fästningarna på länkarmen.
Steg 15

Ta bort de främre fästningarna på länkarmen.
Steg 16

Avlägsna spaken. Använd en kofot.
Steg 17

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Installera den nya spaken. Använd en kofot.

Utbyte: främre undre arm – Citroen Xsara Picasso. Tips från AUTODOC:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 19

Installera det bakre fästelementet på armen.
Steg 20

Installera det främre fästelementet på armen.
Steg 21

Skruva fast bakre stångens fästelement. Använd kombinyckel Nr 13. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 22

Dra åt de bakre fästningarna på länkarmen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 23

Koppla tillbaka nedre stången till styrspindeln.
Steg 24

Installer fästningsbulten.
Steg 25

Skruva infästningarna för kulleden. Använd hylsnyckel Nr17. Använd en spärrnyckel.

Steg 26

Dra åt kulledets fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 44 Nm vridmoment.
Steg 27

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 28

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 74 Nm vridmoment.
Steg 29

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Citroen Xsara Picasso. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 30

Behandla alla lederna på armen. Använd kopparpasta.
Steg 31

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 32

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: främre undre arm – Citroen Xsara Picasso. AUTODOCs experter rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 33

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Citroen Xsara Picasso
Steg 34

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 35

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 36

Ta bort domkrafter och kilarna.
