Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ E-klass Sedan (W211) E 220 CDI (211.006), MERCEDES-BENZ E-klass Sedan (W211) E 220 CDI, MERCEDES-BENZ E-klass Sedan (W211) E 320 (211.065), MERCEDES-BENZ E-klass Sedan (W211) E 500 (211.070), MERCEDES-BENZ E-klass Sedan (W211) E 240 (211.061), MERCEDES-BENZ E-klass Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ E-klass Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ E-klass Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ E-klass Sedan (W211) E 55 AMG Kompressor (211.076), MERCEDES-BENZ E-klass Sedan (W211) E 200 Kompressor (211.042), MERCEDES-BENZ E-klass Sedan (W211) E 320 CDI (211.026), MERCEDES-BENZ E-klass Sedan (W211) E 400 CDI (211.028), MERCEDES-BENZ E-klass Sedan (W211) E 200 NGT (211.042), MERCEDES-BENZ E-klass Sedan (W211) E 280 CDI (211.023), MERCEDES-BENZ E-klass Sedan (W211) E 280 (211.054), MERCEDES-BENZ E-klass Sedan (W211) E 350 (211.056), MERCEDES-BENZ E-klass Sedan (W211) E 280 CDI (211.020), MERCEDES-BENZ E-klass Sedan (W211) E 320 CDI (211.022), MERCEDES-BENZ E-klass Sedan (W211) E 420 CDI (211.029), MERCEDES-BENZ E-klass Sedan (W211) E 200 CDI (211.007), MERCEDES-BENZ E-klass Sedan (W211) E 220 CDI (211.008), MERCEDES-BENZ E-klass Sedan (W211) E 200 Kompressor (211.041), MERCEDES-BENZ E-klass Sedan (W211) E 500 (211.072), MERCEDES-BENZ E-klass Sedan (W211) E 63 AMG (211.077), MERCEDES-BENZ E-klass Sedan (W211) E 350 CGI (211.057), MERCEDES-BENZ E-klass Sedan (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ E-klass Sedan (W211) E 230 (211.052), MERCEDES-BENZ E-klass Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ E-klass Sedan (W211) E 220 CDI (211.006) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fram länkarm på MERCEDES-BENZ E W211 GUIDE | AUTODOC

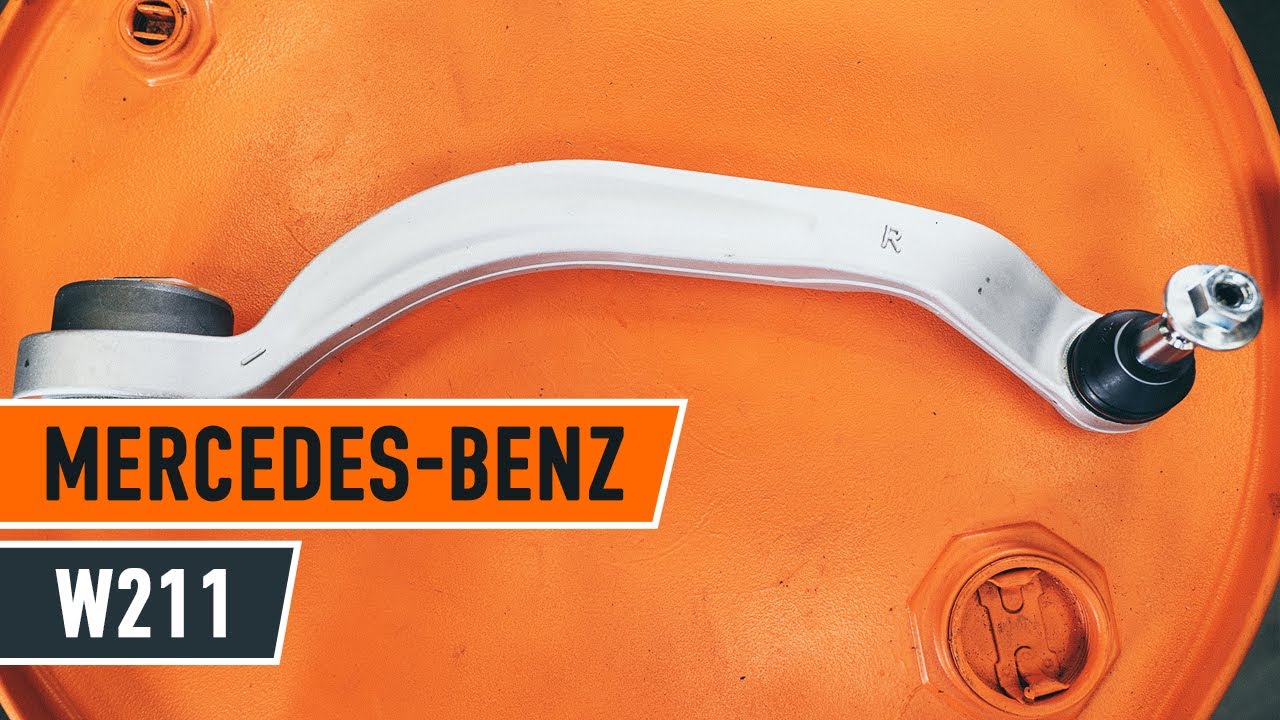

Byta främre undre arm på Mercedes W211 – utbytesguide

Alternativa produkter

Stång / stag, hjulupphängning

Utbyte: främre undre arm – Mercedes W211. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 21

                      Hylsa nr.E18

                      Hylsa nr.21

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Kulledsdragare

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Mercedes W211. AUTODOCs experter rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Mercedes W211. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: främre undre arm – Mercedes W211. Tips från AUTODOC:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 8

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 9

Rengör fästningen som kopplar styrarmen till underramen. Använd en stålborste. Använd WD-40 aerosol.
Steg 10

Skruva loss hävarmsfästena från hjälpramen. Använd kombinyckel Nr 21. Använd hylsnyckel NrE18. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben.
Steg 12

Avlägsna spaken. Använd en kofot.
Steg 13

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Installera den nya spaken.

Utbyte: främre undre arm – Mercedes W211. Proffsen rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 15

Koppla kulledet till styrspindeln.

Steg 16

Installer fästningsbulten.
Steg 17

Skruva fast fästningarna som kopplar länkarmen till underredet.

Steg 18

Dra åt kulledets fästelement. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+60°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 19

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 20

Dra åt hävarmens fästelement på hjälpramen. Använd kombinyckel Nr 21. Använd hylsnyckel NrE18. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.+120°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 21

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Mercedes W211 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 22

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 23

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: främre undre arm – Mercedes W211. Tips:
Vänta ett par minuter efter att du använt aerosolen.
Steg 24

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Mercedes W211
Steg 25

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 26

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 27

Ta bort domkrafter och kilarna.
