Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
AUDI A4 Sedan (8E2, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Cabriolet (8H7, B6, 8HE, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T

Ordningen kan variera något beroende på bilens utformning.

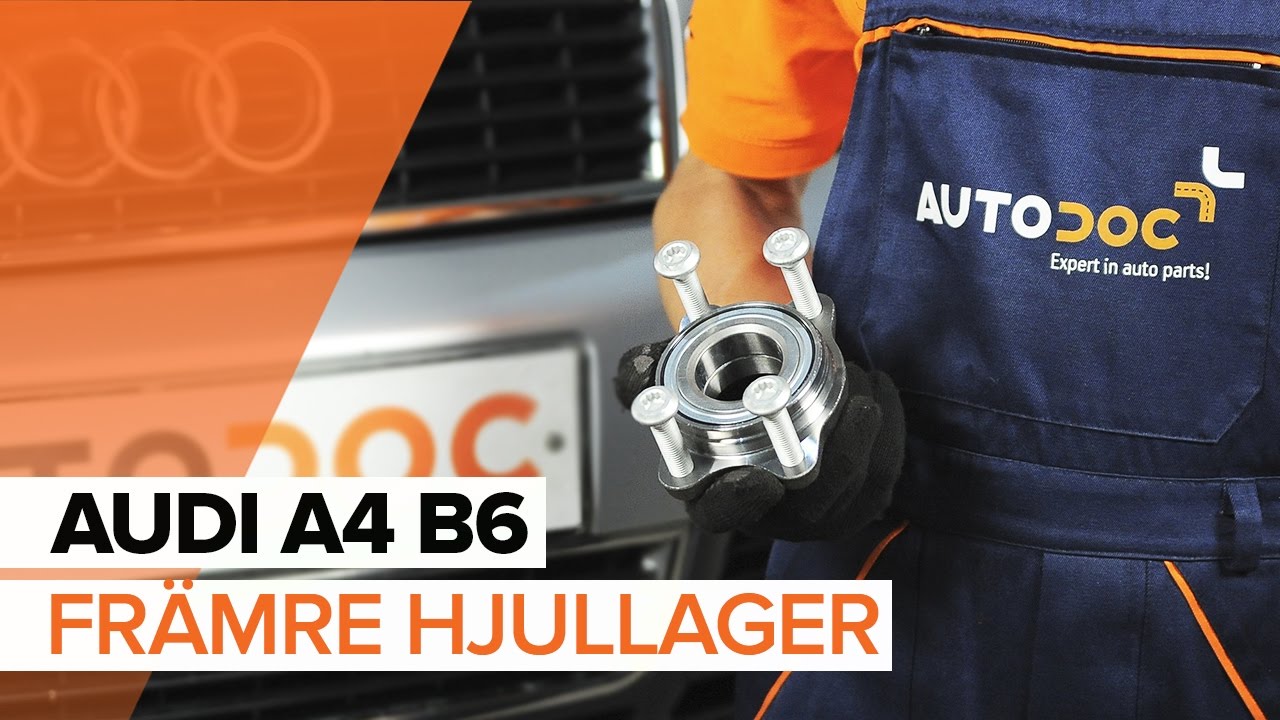

Så byter du främre hjullager på AUDI A4 B6 [GUIDE]

Utbyte: hjullager – Audi A4 B6. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Skiftnyckel Nr16

                        Skiftnyckel Nr18

                        Skiftnyckel Nr21

                        Hylsa nr.10

                        Hylsa nr.13

                        Hylsa nr.16

                        Hylsa nr.18

                        Hylsa nr.21

                        XZN bits nr.12

                        Insex bit Nr. H17.

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Universalsats för demontering/montering av bussningar och lager

                        Drivdorn

                        Hammare

                        Plattmejsel

                        Kofot

                        Hjulkloss

Alla delar du måste byta ut – Hjullager till A4 Sedan (8E2, B6) och andra AUDI-modeller


    AUDI A4 Sedan (8E2, B6) 1.8 T

    AUDI A4 Avant (8E5, B6) 1.8 T

    AUDI A4 Cabriolet (8H7, B6, 8HE, B7) 1.8 T quattro

    AUDI A4 Sedan (8EC, B7) 1.8 T

    AUDI A4 Avant (8ED, B7) 1.8 T


    AUDI A4 Sedan (8E2, B6) 1.8 T

    AUDI A4 Avant (8E5, B6) 1.8 T

    AUDI A4 Cabriolet (8H7, B6, 8HE, B7) 1.8 T quattro

    AUDI A4 Sedan (8EC, B7) 1.8 T

    AUDI A4 Avant (8ED, B7) 1.8 T


    AUDI A4 Sedan (8E2, B6) 1.8 T

    AUDI A4 Avant (8E5, B6) 1.8 T

    AUDI A4 Sedan (8EC, B7) 1.8 T

    AUDI A4 Avant (8ED, B7) 1.8 T

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Audi A4 B6 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Audi A4 B6 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17

Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:

Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Audi A4 B6
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket.Använd en stålborste.Använd WD-40 aerosol.
Steg 7

Skruva loss fästelementen från bromsokets anordning.Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 8

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Audi A4 B6. Tips från AUTODOCs experter:

Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 9

Avlägsna bromsskivan.
Steg 10

Rengör hjulnavets fäste.Använd en stålborste.Använd WD-40 aerosol.

Steg 11

Skruva loss hjulnavets axelmutter.Använd HEX Nr. H17. Använd en spärrnyckel.
Steg 12

Rengör fästet som förbinder kulleden med styrspindeln.Använd en stålborste.Använd WD-40 aerosol.

Steg 13

Skruva loss kulledets fästelement från styrspindeln.Använd hylsnyckel Nr18.Använd kombinyckel Nr18. Använd en spärrnyckel.
Steg 14

Koppla loss underarmen från styrspindeln.Använd en hammare.Använd en kofot.
Steg 15

Skruva loss fästmuttern från styrspindelns ände.Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 16

Skruva loss fästmuttern från styrspindelns ände.Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 17

Ta bort fixdubben.Använd ett körnare dorn.Använd en hammare.
Steg 18

Koppla bort parallellstagsänden från styrspindeln.Använd en platt metall mejsel.Använd en hammare.
Steg 19

Skruva loss övre tryckstångens fästelement.Använd kombinyckel Nr 16.Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 20

Lossa den övre länkarmen från styrspindeln.Använd en platt metall mejsel.Använd en hammare.
Steg 21

Skruva loss ABS-sensorns fästelement från styrspindeln.Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 22

Avlägsna ABS-sensorn från styrspindeln.
Steg 23

Avlägsna styrspindeln tillsammans med navet.
Steg 24

Tryck ut hjulnavet ur det koniska rullagret.Använd en universalsats för demontering/montering av bussningar och lager.Använd en hammare.
Steg 25

Skruva loss navlagrets fästelement från styrspindeln.Använd XZN #12. Använd en spärrnyckel.
Steg 26

Tryck ut hjulets navlager.Använd en hammare.

Utbyte: hjullager – Audi A4 B6. Proffsen rekommenderar:

Applicera specialfett på navlagrets monteringsäte.
Steg 27

Tryck in det nya lagret i styrspindeln.Använd en hammare.
Steg 28

Skruva fast nya fästelement mellan navlagret och styrspindeln.Använd XZN #12. Använd en spärrnyckel.

Utbyte: hjullager – Audi A4 B6. AUTODOC rekommenderar:

Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.
Steg 29

Tryck in hjulnavet i lagrets inre spår.Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – Audi A4 B6. Tips:

Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 30

Installera styrspindeln med ett nav i monteringen.
Steg 31

Koppla tillbaka nedre stången till styrspindeln.
Steg 32

Skruva loss hjulnavets axelmutter.
Steg 33

Fäst den övre länkarmen på styrspindeln.Använd en hammare.

Steg 34

Dra åt övre tryckstångens fästelement.Använd kombinyckel Nr 16.Använd hylsnyckel Nr16.Använd en momentnyckel.Dra åt den till 70 Nm vridmoment.
Steg 35

Rengör kulledens monteringsyta.Använd en stålborste.Använd WD-40 aerosol.

Steg 36

Skruva infästningarna för kulleden.Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 37

Koppla tillbaka parallellstagsänden till styrspindeln.Använd en hammare.
Steg 38

Installer fästningsbulten.
Steg 39

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln.Använd hylsnyckel Nr16.Använd en momentnyckel.Dra åt den till 70 Nm vridmoment.
Steg 40

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln.Använd hylsnyckel Nr13.Använd en momentnyckel.Dra åt den till 45 Nm vridmoment.
Steg 41

Dra åt kulledets fästelement.Använd hylsnyckel Nr18.Använd en momentnyckel.Dra åt den till 75 Nm vridmoment.

Steg 42

Installera bromsskivan.
Steg 43

Rengör bromsokets monteringssäte och dess fäste.Använd en stålborste.Använd WD-40 aerosol.

Steg 44

Installera bromsoket tillsammans med dess fäste.
Steg 45

Dra åt bromsokets anordning.Använd hylsnyckel Nr21.Använd en momentnyckel.Dra åt den till 65 Nm vridmoment.
Steg 46

Koppla tillbaka ABS-sensorn till styrspindeln.
Steg 47

Skruva i fästelementet som kopplar ihop ABS-sensorn med den bakre styrspindeln.Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 48

Dra åt navet.Använd HEX Nr. H17.Använd en momentnyckel.Dra åt den till 155 Nm vridmoment.
Steg 49

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 50

Rengör ytan på bromsskivorna.Använd brake cleaner.

AUTODOC rekommenderar:

Utbyte: hjullager – Audi A4 B6. Vänta några minuter efter applicering av sprayen.
Steg 51

Installera hjulet.

AUTODOC rekommenderar:

Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Audi A4 B6
Steg 52

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 53

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17Använd en momentnyckel.Dra åt den till 120 Nm vridmoment.

Steg 54

Ta bort domkrafter och kilarna.
