Byta hjullager fram på Ford Focus DAW – utbytesguide

nedladdningar: 5

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.6 16V, FORD FOCUS (DAW, DBW) 1.8 16V, FORD FOCUS (DAW, DBW) 2.0 16V, FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi, FORD FOCUS (DAW, DBW) 1.8 DI / TDDi, FORD FOCUS (DAW, DBW) ST170, FORD FOCUS (DAW, DBW) 1.8 TDCi, FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.8 16V BiFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

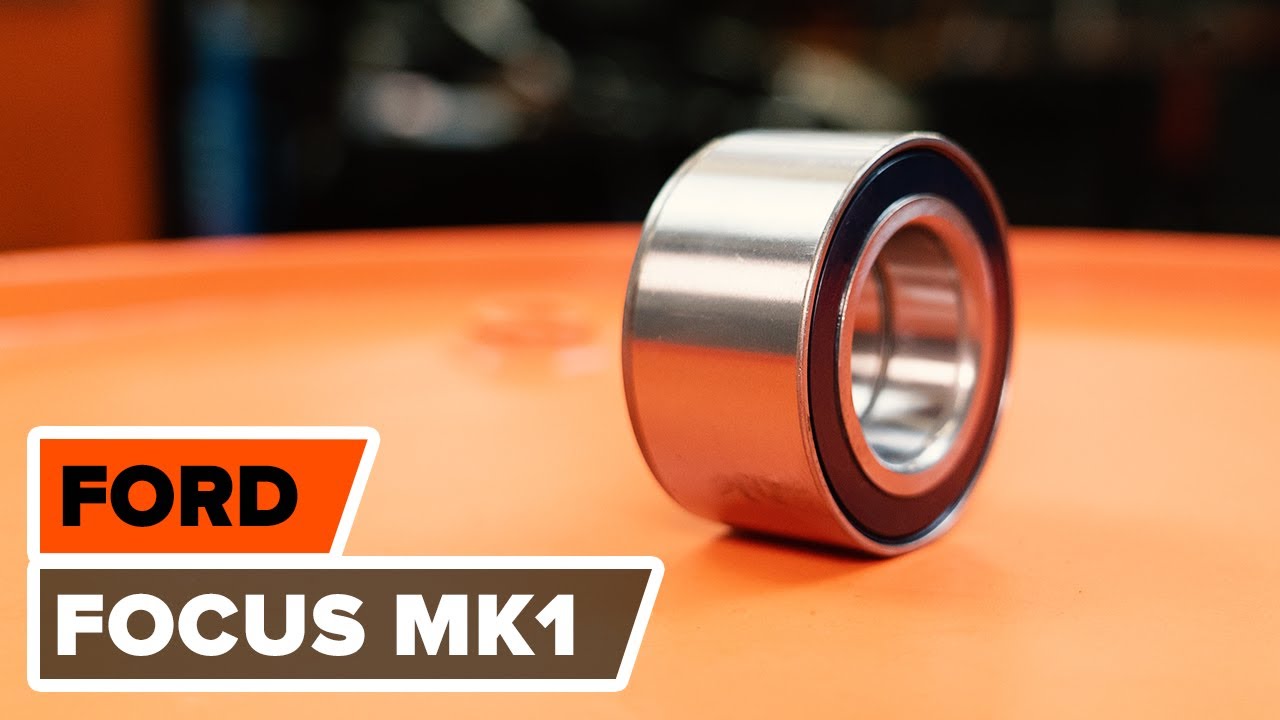

Så byter du fram hjullager på FORD FOCUS (DAW) [AUTODOC-LEKTION]

Byta hjullager fram på Ford Focus DAW – utbytesguide

Alla delar du måste byta ut – Hjullager till FOCUS (DAW, DBW) och andra FORD-modeller

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Ford Focus DAW. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Universal smörjning

                      Momentnyckel

                      Skiftnyckel Nr15

                      Hylsa nr.8

                      Hylsa nr.15

                      Hylsa nr.32

                      Insex bit Nr. H7

                      Torxbit T50

                      Stötdämparhylsa

                      Krafthylsor för fälgar Nr19

                      Universalsats för demontering/montering av bussningar och lager

                      Spärrnyckel

                      Platt Skruvmejsel

                      Svängjärn

                      Hammare

                      Drivdorn

                      Låsringstänger

                      Kulledsdragare

                      Lagerseparator

                      Kofot

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – Ford Focus DAW. AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Ford Focus DAW bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Ford Focus DAW – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.

Steg 2

Rengör drivaxelns fäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 3

Lossa fästet från drivaxeln. Använd hylsnyckel Nr32. Använd en trycknyckel.
Steg 4

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 5

Höj bilens främre del och säkra fästdelarna.
Steg 6

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Ford Focus DAW
Steg 7

Ta bort hjulet.
Steg 8

Dra åt sidan bromsskyddsfjädern.
Steg 9

Ta bort dammskyddskåporna från bromsokets styrstift. Använd en kofot.
Steg 10

Skruva loss bromsokets fästelement. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 11

Sära på bromsbeläggen. Använd en kofot.
Steg 12

Avlägsna bromsoket.

Utbyte: hjullager – Ford Focus DAW. Tips från AUTODOC:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 13

Avlägsna bromsskivan.
Steg 14

Rengör ABS-sensorns monteringsfäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Skruva loss ABS-sensorns fästelement. Använd hylsnyckel Nr8. Använd en spärrnyckel.
Steg 16

Koppla loss ABS sensor. Använd en kofot.
Steg 17

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 19

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 20

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd hylsnyckel Nr15. Använd en trycknyckel. Använd en spärrnyckel.
Steg 22

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 23

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 15. Använd Torx T50. Använd en spärrnyckel.
Steg 24

Ta bort fixdubben.
Steg 25

Koppla loss kulledet från styrspindeln.
Steg 26

Ta bort fästmuttern.

Steg 27

Ta bort drivaxeln från styrspindeln. Använd ett körnare dorn. Använd en hammare.

Utbyte: hjullager – Ford Focus DAW. Proffsen rekommenderar:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 28

Ta bort fixdubben.

Steg 29

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 30

Avlägsna styrspindeln tillsammans med navet.
Steg 31

Rengör hjulnavets monteringsfäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 32

Avlägsna hjulnavet från styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 33

Dra ut lagrets inre spår ut ur hjulnavet. Använd en lagerseparator. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 34

Ta bort hjulnav lagrens hållarring. Använd låsringstänger.
Steg 35

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 36

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 37

Tryck in det nya lagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – Ford Focus DAW. AUTODOCs experter rekommenderar:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 38

Rengör navet. Använd WD-40 aerosol.
Steg 39

Installera tillbaka hjulnavet på styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 40

Installera hjulnav lagrens hållarring. Använd låsringstänger.
Steg 41

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 42

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 43

Installera styrspindeln med ett nav i monteringen.
Steg 44

Installer fästningsbulten.
Steg 45

Installera drivaxeln.
Steg 46

Koppla kulledet till styrspindeln.
Steg 47

Installer fästningsbulten.
Steg 48

Skruva infästningarna för kulleden. Använd kombinyckel Nr 15. Använd Torx T50. Använd en spärrnyckel.
Steg 49

Dra åt kulledets fästelement. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 47 Nm vridmoment.
Steg 50

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 51

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 52

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 53

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 54

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 47 Nm vridmoment.
Steg 55

Behandla ABS-sensorns fäste. Använd en multi purpose smörjmedel. Använd en plattmejsel.
Steg 56

Koppla tillbaka ABS sensor.
Steg 57

Dra åt fästet som kopplar ihop ABS-sensorn med styrspindeln. Använd hylsnyckel Nr8. Använd en momentnyckel. Dra åt den till 5 Nm vridmoment.
Steg 58

Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 59

Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Ford Focus DAW. Vänta några minuter efter applicering av sprayen.
Steg 60

Installera bromsskivan.
Steg 61

Installera bromsoket och justera den.
Steg 62

Installera bromsokets spärrfjäder.
Steg 63

Dra åt fästelementen till bromsoket. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 28 Nm vridmoment.
Steg 64

Installera dammskyddskåporna på bromsokets styrstift.
Steg 65

Montera fästmuttern.
Steg 66

Behandla styrspindelns fästningar. Använd kopparpasta.
Steg 67

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 68

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 69

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Ford Focus DAW. Vänta några minuter efter applicering av sprayen.
Steg 70

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Ford Focus DAW
Steg 71

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 72

Sänk bilen.
Steg 73

Dra åt bulten på drivaxeln. Använd hylsnyckel Nr32. Använd en momentnyckel. Dra åt den till 275 Nm vridmoment.
Steg 74

Skruva in hjulets bultar i ett korsmönster. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 75

Ta bort domkrafter och kilarna.
