Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

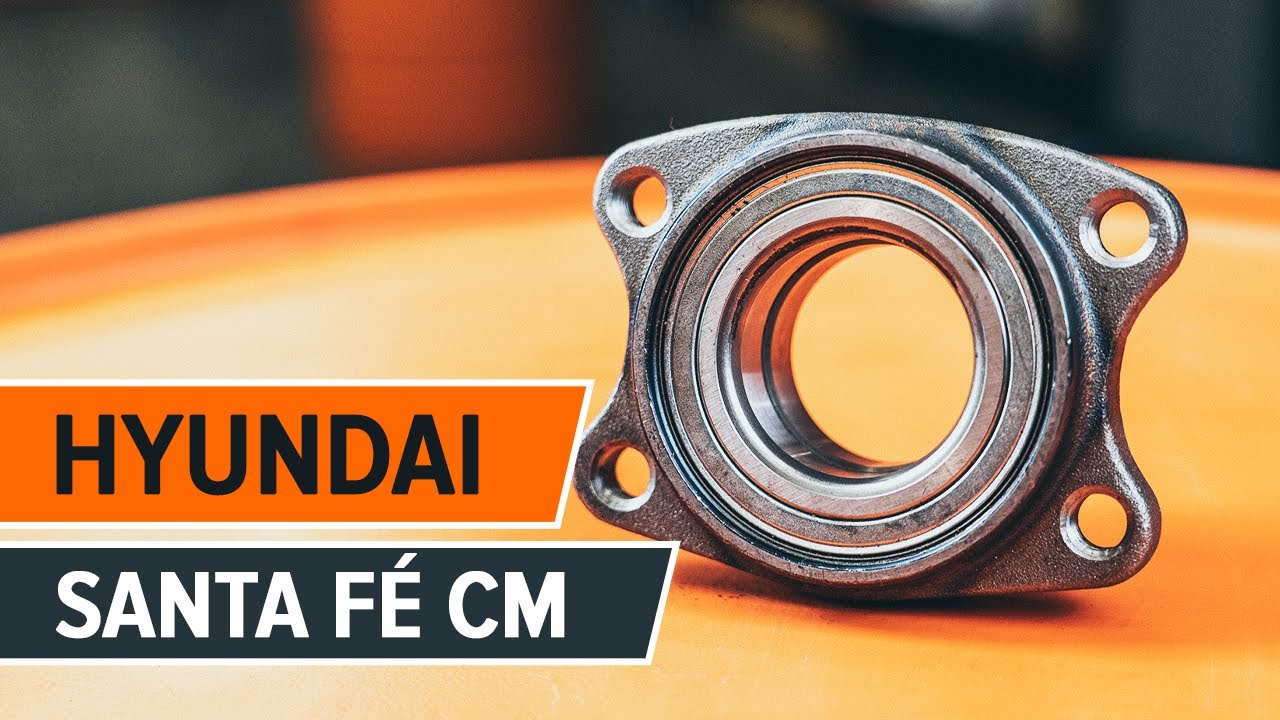

Så byter du främre hjullager på HYUNDAI SANTA FÉ CM [GUIDE]

Byta hjullager fram på Hyundai Santa Fe CM – utbytesguide

Alla delar du måste byta ut – Hjullager till SANTA FÉ II (CM) och andra HYUNDAI-modeller

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Hyundai Santa Fe CM. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Universal rengöringsspray

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr18

                      Hylsa nr.14

                      Hylsa nr.17

                      Hylsa nr.18

                      Hylsa nr.32

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Stjärnskruvmejsel

                      Hammare

                      Drivdorn

                      Avbitartänger

                      Tänger

                      Kofot

                      Hjulkloss

Köp verktyg

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Hyundai Santa Fe CM bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Hyundai Santa Fe CM – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Hyundai Santa Fe CM
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästelementen från bromsokets anordning. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 8

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Hyundai Santa Fe CM. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 9

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss bromsskivans monteringsbultar, och ta bort skivan. Använd en Phillips skruvmejsel.
Steg 11

Tag bort saxsprinten som fäster centrummuttern (navmuttern). Använd avbitartänger.
Steg 12

Skruva loss centrummuttern. Använd hylsnyckel Nr32. Använd en spärrnyckel.
Steg 13

Ta bort fästmuttern.
Steg 14

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 15

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 16

Ta bort fixdubben. Använd en hammare. Använd ett körnare dorn.
Steg 17

Koppla loss kulledet från styrspindeln.

Steg 18.1

Skruva loss fästet som ansluter hjulnavets lagring till styrspindeln.

Steg 18.2

Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 19

Ta bort fästbultarna.

Steg 20

Ta bort drivaxeln från styrspindeln. Använd en hammare.

Steg 21

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en.
Steg 22

Rengör hjulnavets monteringsfäste. Använd allrengöringssprej.

Steg 23

Montera det nya hjulnavet tillsammans med lagret.
Steg 24

Montera drivaxeln till hjulnavet.

Steg 25

Montera fästningsbolten.

Steg 26.1

Dra åt hjulnavlagrets fästbulten.

Steg 26.2

Använd kombinyckel Nr 14. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 27

Koppla kulledet till styrspindeln.
Steg 28

Installer fästningsbulten. Använd en hammare.
Steg 29

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd kombinyckel Nr 19. Använd hylsnyckel Nr18. Använd en spärrnyckel.

Steg 30

Dra åt fästet som kopplar ihop kulleden med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 31

Montera fästmuttern.
Steg 32

Dra åt hjulnavets centrummutter. Använd hylsnyckel Nr32. Använd en momentnyckel. Dra åt den till 195 Nm vridmoment.
Steg 33

Sätt fast en ny saxsprint för centrummuttern. Använd avbitartänger. Använd en hammare.
Steg 34

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.

Steg 35

Montera den nya bromsskivan på hjulnavet och skruva åt monteringsbultarna. Använd en Phillips skruvmejsel.
Steg 36

Installera bromsoket tillsammans med dess fäste.
Steg 37

Dra åt bromsokets anordning. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 85 Nm vridmoment.
Steg 38

Rengör fälgens monteringssäte. Använd en stålborste.

Steg 39

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 40

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Hyundai Santa Fe CM. Vänta några minuter efter applicering av sprayen.
Steg 41

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Hyundai Santa Fe CM
Steg 42

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 43

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 108 Nm vridmoment.
Steg 44

Ta bort domkrafter och kilarna.
