Byta hjullager fram på Opel Meriva X03 – utbytesguide

nedladdningar: 2

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
OPEL Meriva A (X03) 1.4 16V Twinport LPG (E75), OPEL Meriva A (X03) 1.8 (E75), OPEL Meriva A (X03) 1.7 DTI (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.4 16V Twinport (E75), OPEL Meriva A (X03) 1.6 (E75), OPEL Meriva A (X03) 1.3 CDTI (E75), OPEL Meriva A (X03) 1.3 CDTI (E75) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

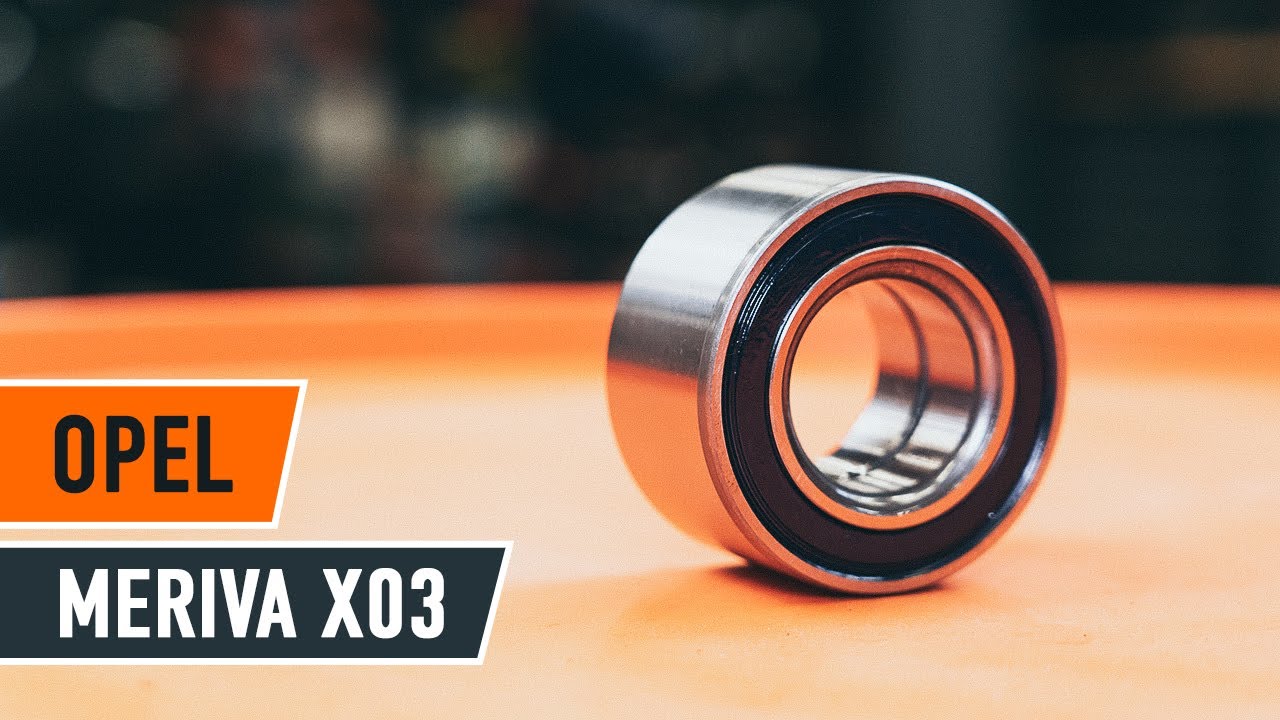

Så byter du fram hjullager på OPEL MERIVA A [AUTODOC-LEKTION]

Byta hjullager fram på Opel Meriva X03 – utbytesguide

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Opel Meriva X03. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Universal rengöringsspray

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.16

                      Hylsa nr.17

                      Hylsa nr.18

                      Hylsa nr.E20

                      Hylsa nr.30

                      Torxbit T30

                      Universalsats för demontering/montering av bussningar och lager

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Svängjärn

                      Hammare

                      Drivdorn

                      Kofot

                      Kulledsdragare

                      Låsringstänger

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – Opel Meriva X03. AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Opel Meriva X03 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Opel Meriva X03 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.

Steg 2

Ta bort saxsprinten. Använd en kofot.
Steg 3

Lossa fästet från drivaxeln. Använd hylsnyckel Nr30. Använd en trycknyckel.
Steg 4

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 5

Höj bilens främre del och säkra fästdelarna.
Steg 6

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Opel Meriva X03
Steg 7

Ta bort hjulet.
Steg 8

Behandla ABS-sensorns kontaktdon. Använd allrengöringssprej.
Steg 9

Koppla isär kontakten till ABS-sensorn.
Steg 10

Koppla loss ABS sensorns kablage.
Steg 11

Sära på bromsbeläggen. Använd en kofot.
Steg 12

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel NrЕ20. Använd en spärrnyckel. Använd en trycknyckel.
Steg 14

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Opel Meriva X03. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 15

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 17

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 18

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva loss bromsskivans fästelement. Använd Torx T30. Använd en spärrnyckel.
Steg 20

Avlägsna bromsskivan.
Steg 21

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 23

Ta bort fixdubben.
Steg 24

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 25

Ta bort fixdubben.
Steg 26

Koppla loss underarmen från styrspindeln.
Steg 27

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet.
Steg 28

Ta bort drivaxeln från styrspindeln.
Steg 29

Ta bort fixdubben.
Steg 30

Avlägsna styrspindeln tillsammans med navet.

Steg 31

Rengör bromssköldens fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 32

Skruva loss bromssköldens fästen. Använd Torx T30.
Steg 33

Ta bort bromsskölden.
Steg 34

Avlägsna hjulnavet från styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 35

Rengör hjulnavlagrets fästbultar. Använd en stålborste. Använd WD-40 aerosol.
Steg 36

Ta bort hjulnav lagrens hållarring. Använd ett körnare dorn. Använd en hammare. Använd en kofot.
Steg 37

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 38

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 39

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 40

Tryck in det nya lagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – Opel Meriva X03. Tips från AUTODOCs experter:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 41

Installera hjulnav lagrens hållarring. Använd låsringstänger.
Steg 42

Rengör navet. Använd WD-40 aerosol.
Steg 43

Dra ut lagrets inre spår ut ur hjulnavet. Använd en lagerseparator. Använd en universalsats för demontering/montering av bussningar och lager.

Steg 44

Rengör navet. Använd WD-40 aerosol.

Steg 45

Installera tillbaka hjulnavet på styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – Opel Meriva X03. AUTODOC rekommenderar:
Se till så att hjulnavet är i rätt läge. Undvik all typ av obalans
Steg 46

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Installera styrspindeln med ett nav i monteringen.
Steg 49

Installer fästningsbulten.

Steg 50

Installera drivaxeln.
Steg 51

Koppla tillbaka nedre stången till styrspindeln.
Steg 52

Installer fästningsbulten.
Steg 53

Skruva infästningarna för kulleden. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 54

Dra åt kulledets fästelement. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 55

Installer fästningsbulten.
Steg 56

Skruva fast fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 57

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.+60°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 58

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 59

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 60

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.
Steg 61

Montera bromsskölden.
Steg 62

Skruva i bromssköldens fästen. Använd Torx T30.
Steg 63

Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 64

Installera bromsskivan.
Steg 65

Dra åt bromsskivans fästelement. Använd Torx T30. Använd en momentnyckel. Dra åt den till 8 Nm vridmoment.
Steg 66

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Opel Meriva X03. Vänta några minuter efter applicering av sprayen.
Steg 67

Installera bromsoket tillsammans med dess fäste.
Steg 68

Dra åt bromsokets anordning. Använd hylsnyckel NrЕ20. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 69

Fästa kontakten till ABS-sensorn.
Steg 70

Koppla in ABS-sensorns kablage.
Steg 71

Skruva loss drivaxlens mutter. Använd hylsnyckel Nr30. Använd en spärrnyckel.
Steg 72

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 73

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Opel Meriva X03. Vänta några minuter efter applicering av sprayen.
Steg 74

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Opel Meriva X03
Steg 75

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 76

Sänk bilen.
Steg 77

Dra åt bulten på drivaxeln. Använd hylsnyckel Nr30. Använd en momentnyckel. Dra åt den till 177 Nm vridmoment.
Steg 78

Montera saxsprinten. Använd en kofot.
Steg 79

Behandla drivaxelns fästen. Använd kopparpasta.
Steg 80

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 81

Ta bort domkrafter och kilarna.
