Byta hjullager fram på Opel Zafira B A05 – utbytesguide
nedladdningar:
0
Visningar:
8
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
OPEL ZAFIRA B (A05) 1.7 CDTI (M75),
OPEL ZAFIRA B (A05) 1.6 CNG Turbo (M75),
OPEL ZAFIRA B (A05) 1.7 CDTI (M75),
OPEL ZAFIRA B (A05) 1.6 (M75),
OPEL ZAFIRA B (A05) 2.0 (M75),
OPEL ZAFIRA B (A05) 2.2 (M75),
OPEL ZAFIRA B (A05) 1.9 CDTI (M75),
OPEL ZAFIRA B (A05) 1.9 CDTI (M75),
OPEL ZAFIRA B (A05) 1.6 CNG (M75),
OPEL ZAFIRA B (A05) 1.6 (M75),
OPEL ZAFIRA B (A05) 1.8 (M75),
OPEL ZAFIRA B (A05) 1.8 LPG (M75),
OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

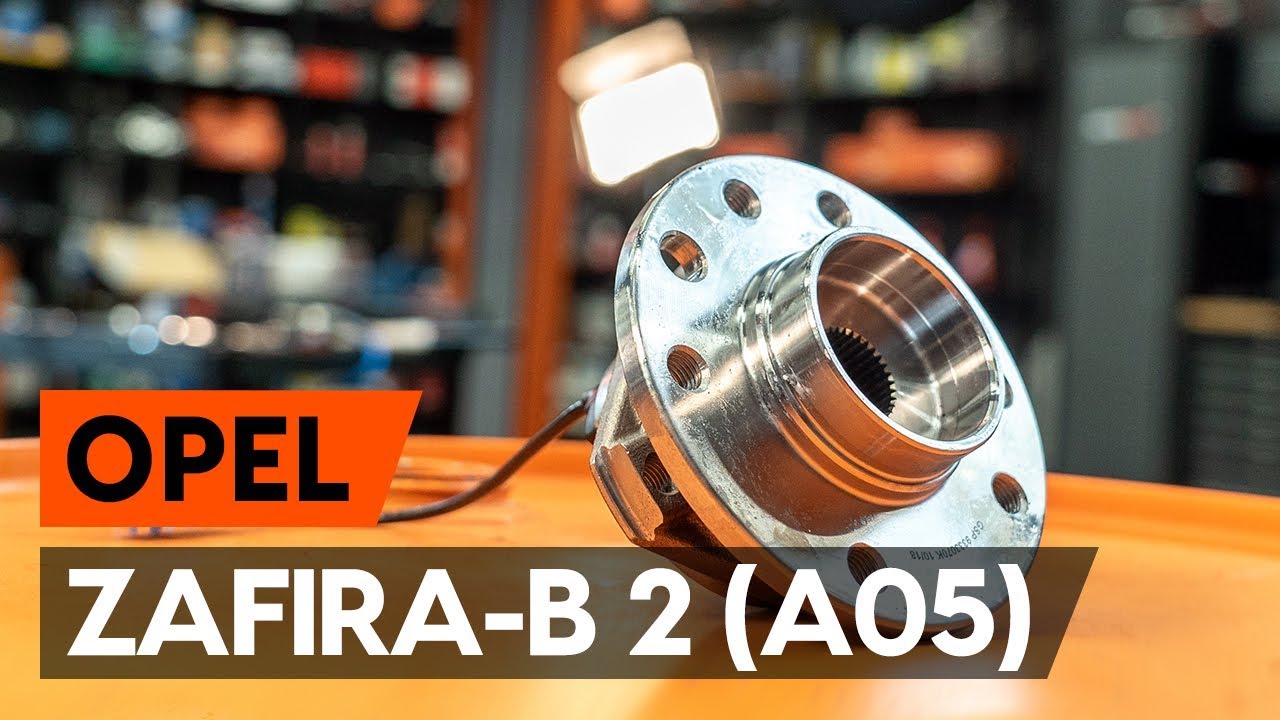

Så byter du fram hjullager på OPEL ZAFIRA-B 2 (A05) [AUTODOC-LEKTION]
Alla delar du måste byta ut – Hjullager till ZAFIRA B (A05) och andra OPEL-modeller
Använd aldrig ett lager igen på en Opel Zafira B A05 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Varning! Stäng av motorn innan du börjar arbeta – Opel Zafira B A05.
Genomför utbytet i följande ordning:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3
Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr32. Använd en trycknyckel.
Steg 4
Höj bilens främre del och säkra fästdelarna.
Steg 5
Skruva av hjulbultarna.
Utbyte: hjullager – Opel Zafira B A05. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 6
Ta bort hjulet.
Steg 7
Ta bort dammskyddskåporna från bromsokets styrstift. Använd en kofot.
Steg 8
Skruva loss bromsokets fästelement. Använd HEX Nr. H7.
Använd en spärrnyckel.
Steg 9
Sära på bromsbeläggen. Använd en kofot.
Steg 10
Dra åt sidan bromsskyddsfjädern. Använd en kofot.
Steg 11
Avlägsna bromsoket.
Utbyte: hjullager – Opel Zafira B A05. Proffsen rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 12
Ta bort bromsbeläggen.
Steg 13
Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 14
Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 15
Avlägsna bromsokets anordning.
Steg 16
Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.
Steg 17
Skruva loss bromsskivans fästelement. Använd HEX Nr. H5.
Använd en spärrnyckel.
Steg 18
Avlägsna bromsskivan.
Utbyte: hjullager – Opel Zafira B A05. Tips från AUTODOC:
Använd en gummihammare ifall det behövs.
Steg 19
Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr32.
Steg 20
Avlägsna drivaxeln.
Steg 21
Rengör fästet som förbinder kulleden med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 22
Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr17. Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 23
Ta bort fixdubben. Använd ett körnare dorn. Använd en gummihammare.
Steg 24
Lossa fästet som förbinder styrarmens kulled till styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 25
Koppla loss underarmen från styrspindeln.
Steg 26
Avlägsna drivaxeln.
Utbyte: hjullager – Opel Zafira B A05. AUTODOCs experter rekommenderar:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 27
Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 28
Koppla isär kontakten till ABS-sensorn.
Steg 29
Skruva loss navlagrets fästen. Använd hylsnyckel NrE13.
Använd en spärrnyckel. Använd en trycknyckel.
Steg 30
Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en.
Steg 31
Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 32
Installera det nya hjulnavet med ett lager.
Steg 33
Dra åt hjulnavlagrets fästbulten. Använd hylsnyckel NrE13. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+45°
Utbyte: hjullager – Opel Zafira B A05. Tips från AUTODOCs experter:
Viktigt! Se till att använda nya fästen.Hjullagerdelen får inte lutas på axeltappen.
Steg 34
Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 35
Montera drivaxeln i hjulnavet.
Steg 36
Koppla tillbaka nedre stången till styrspindeln.
Steg 37
Installer fästningsbulten.
Steg 38
Dra åt kulledets fästelement. Använd kombinyckel Nr17. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 39
Fästa kontakten till ABS-sensorn.
Steg 40
Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.
Steg 41
Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr32.
Steg 42
Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 43
Installera bromsskivan.
Steg 44
Dra åt bromsskivans fästelement. Använd HEX Nr. H5. Använd en momentnyckel. Dra åt den till 7 Nm vridmoment.
Steg 45
Installera bromsokets anordning.
Steg 46
Dra åt bromsokets anordning. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 47
Installera bromsbeläggen.
Steg 48
Installera bromsoket och justera den.
Steg 49
Dra åt fästelementen till bromsoket. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 28 Nm vridmoment.
Steg 50
Installera dammskyddskåporna på bromsokets styrstift.
Steg 51
Sätt tillbaka bromsskyddsfjädern till orginal positionen. Använd en kofot.
Steg 52
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 53
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: hjullager – Opel Zafira B A05. Vänta några minuter efter applicering av sprayen.
Steg 54
Installera hjulet.
Utbyte: hjullager – Opel Zafira B A05. AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 55
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 56
Sänk bilen.
Steg 57
Dra åt bulten på drivaxeln. Använd hylsnyckel Nr32. Använd en momentnyckel. Dra åt den till 250 Nm vridmoment.
Steg 58
Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 59
Ta bort domkrafter och kilarna.
