Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du hjullager fram på TOYOTA YARIS XP10 GUIDE | AUTODOC

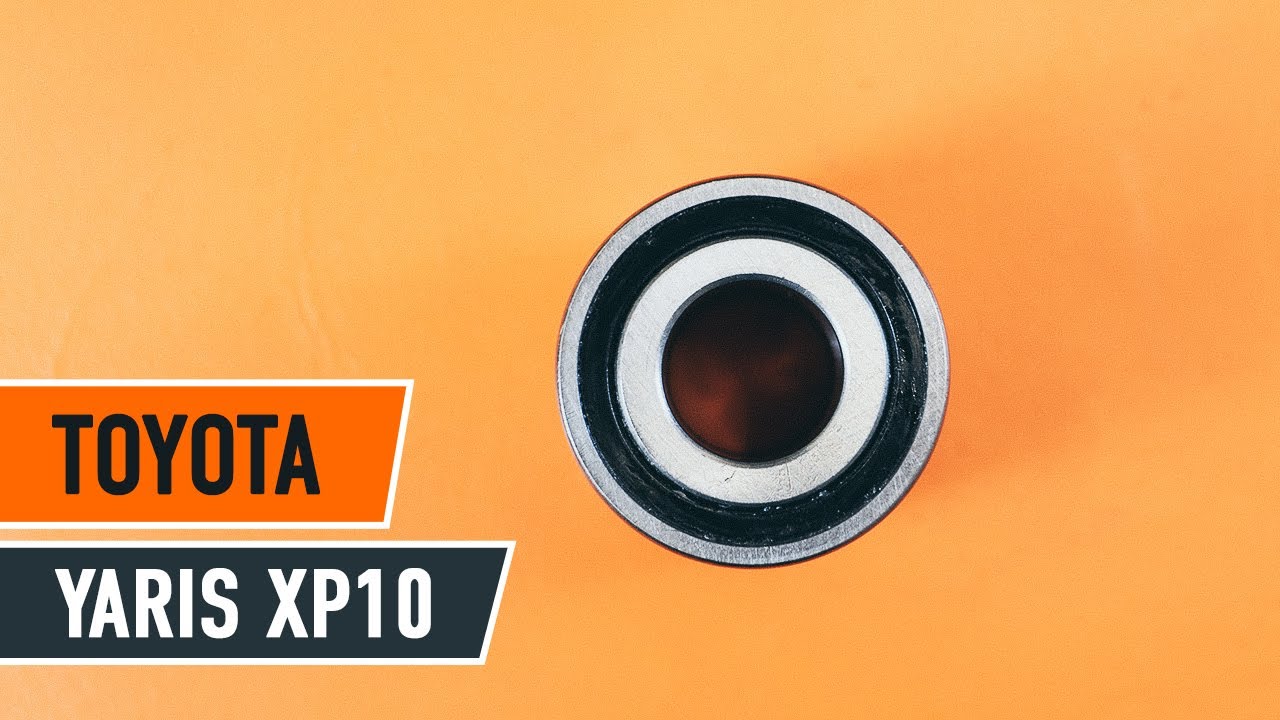

Byta hjullager fram på Toyota Yaris P1 – utbytesguide

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Toyota Yaris P1. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr17

                      Skiftnyckel Nr19

                      Hylsa nr.17

                      Hylsa nr.19

                      Hylsa nr.30

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Hammare

                      Avbitartänger

                      Plattmejsel

                      Gummiklubba

                      Universalsats för demontering/montering av bussningar och lager

                      Låsringstänger

                      Kulledsdragare

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – Toyota Yaris P1. AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Toyota Yaris P1 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – Toyota Yaris P1. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

Utbyte: hjullager – Toyota Yaris P1. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Pressa ut den flänsade delen av drivaxelns fäste. Använd en platt metall mejsel. Använd en hammare.
Steg 7

Rengör drivaxelns fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 8

Lossa fästet från drivaxeln. Använd hylsnyckel Nr30. Använd en trycknyckel.
Steg 9

Avlägsna drivaxeln.

Utbyte: hjullager – Toyota Yaris P1. Tips från AUTODOC:
Använd en gummihammare ifall det behövs.
Steg 10

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 12

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Toyota Yaris P1. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 13

Avlägsna bromsskivan.
Steg 14

Avlägsna saxsprinten som håller fast parallellstagsänden. Använd avbitartänger.
Steg 15

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.

Steg 16

Skruva loss fästmuttern från styrspindelns ände. Använd kombinyckel Nr 17.
Steg 17

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 18

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 19

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 19.
Steg 20

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 21

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 22

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 23

Ta bort fästbultarna.

Steg 24

Koppla loss styrspindeln från fjäderbenet.
Steg 25

Avlägsna styrspindeln tillsammans med navet.
Steg 26

Tryck ut hjulnavet ur det koniska rullagret. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.
Steg 27

Avlägsna låsringen från styrspindeln. Använd låsringstänger.
Steg 28

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 29

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.

Steg 30

Tryck in det nya lagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.

Utbyte: hjullager – Toyota Yaris P1. Tips från AUTODOCs experter:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 31

Installera låsringen i styrspindeln. Använd låsringstänger.
Steg 32

Tryck in hjulnavet i lagrets inre spår. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 33

Installera styrspindeln med ett nav i monteringen.
Steg 34

Montera fästningsbolten.

Steg 35

Justera fjäderbenet på styrspindeln.

Steg 36

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 132 Nm vridmoment.
Steg 37

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 38

Koppla kulledet till styrspindeln.

Steg 39

Dra åt kulledets fästelement. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 40

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.

Steg 41

Montera drivaxeln i hjulnavet.
Steg 42

Dra åt bulten på drivaxeln. Använd hylsnyckel Nr30. Använd en trycknyckel. Använd en momentnyckel. Dra åt den till 216 Nm vridmoment.
Steg 43

Pressa en del av fästet till drivaxeln igen. Använd en platt metall mejsel. Använd en hammare.
Steg 44

Rengör navet. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 45

Installera bromsskivan.
Steg 46

Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Toyota Yaris P1. Vänta några minuter efter applicering av sprayen.
Steg 47

Installera bromsoket tillsammans med dess fäste.
Steg 48

Dra åt bromsokets anordning. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 88 Nm vridmoment.
Steg 49

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 50

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd kombinyckel Nr 17. Använd en momentnyckel. Dra åt den till 49 Nm vridmoment.
Steg 51

Montera saxsprinten. Använd avbitartänger.
Steg 52

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 53

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: hjullager – Toyota Yaris P1. Proffsen rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 54

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Toyota Yaris P1
Steg 55

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 56

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 57

Ta bort domkrafter och kilarna.
