Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fram länkarm på TOYOTA YARIS XP10 GUIDE | AUTODOC

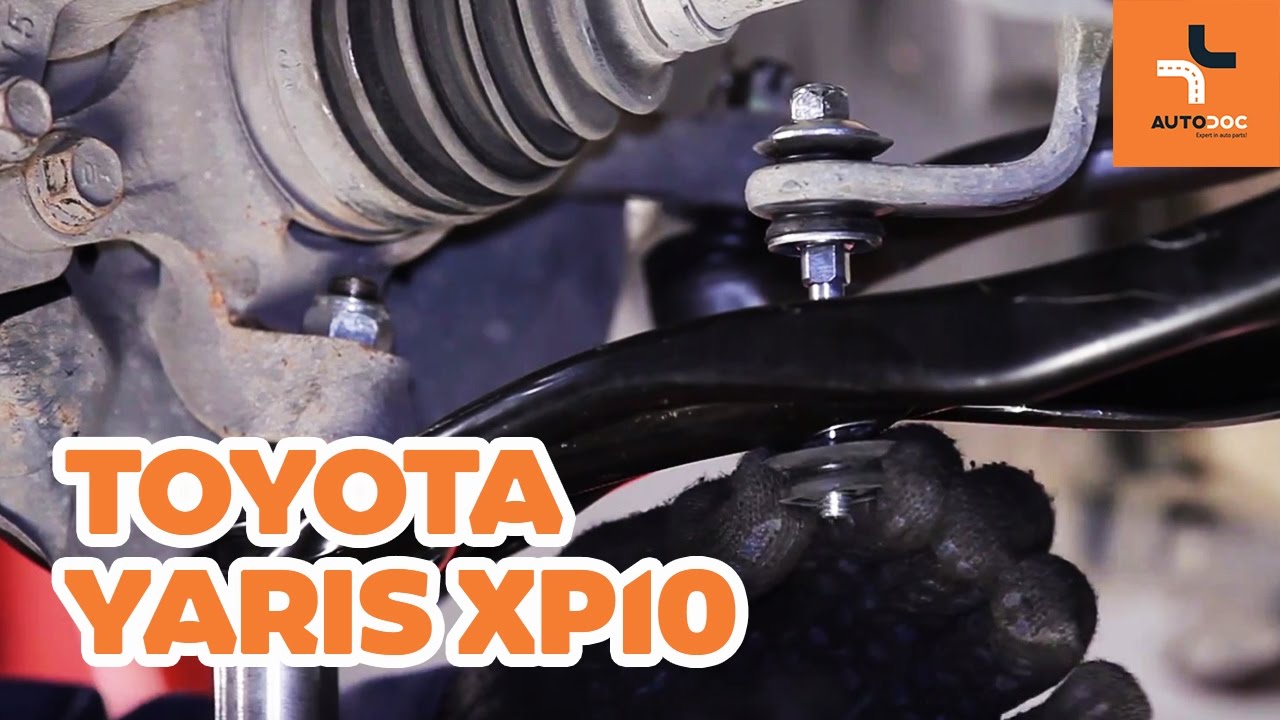

Byta främre undre arm på Toyota Yaris P1 – utbytesguide

Alla delar du måste byta ut – Länkarm till Yaris Hatchback (_P1_) och andra TOYOTA-modeller

Länkarm, hjulupphängning

Styrarmssats, hjulupphängning

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Bensin (68 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Bensin (106 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Bensin (87 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Bensin (65 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Bensin (105 hk)

        Länkarm, hjulupphängning till TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Bensin (150 hk)

Utbyte: främre undre arm – Toyota Yaris P1. Verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Skiftnyckel Nr10

                        Skiftnyckel Nr13

                        Skiftnyckel Nr17

                        Skiftnyckel Nr19

                        Hylsa nr.17

                        Krafthylsor för fälgar Nr21

                        Spärrnyckel

                        Momentnyckel

                        Svängjärn

                        Kulledsdragare

                        Hydraulisk transmissions domkraft

                        Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Toyota Yaris P1. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Toyota Yaris P1. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Toyota Yaris P1
Steg 5

Ta bort hjulet.
Steg 6

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 19.
Steg 8

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 9

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss fästelementet som förbinder krängningshämmaren med länkarmen. Använd kombinyckel Nr13. Använd kombinyckel Nr10.
Steg 11

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr17. Använd en trycknyckel. Använd en spärrnyckel.
Steg 13

Stöd motorn i oljetrågs området. Använd en hydraulisk domkraft.

Utbyte: främre undre arm – Toyota Yaris P1. Proffsen rekommenderar:
Försäkra dig om att motorn har stöd.
Steg 14

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 15

Avlägsna spaken.
Steg 16

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Installera den nya spaken.

Utbyte: främre undre arm – Toyota Yaris P1. AUTODOCs experter rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 18

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Skruva fast främre stångens fästelement. Använd hylsnyckel Nr17. Använd en spärrnyckel. Använd en trycknyckel.
Steg 20

Avlägsna stödet underifrån motorn.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Toyota Yaris P1. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 21

Koppla kulledet till styrspindeln.
Steg 22

Dra åt kulledets fästelement. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 23

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 24

Dra åt fästelementet som förbinder krängningshämmaren med länkarmen. Använd kombinyckel Nr13. Använd kombinyckel Nr10. Använd en momentnyckel. Dra åt den till 18 Nm vridmoment.
Steg 25

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 88 Nm vridmoment.

Steg 26

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 132 Nm vridmoment.
Steg 27

Avlägsna stöder under styrspindeln.

Utbyte: främre undre arm – Toyota Yaris P1. Tips:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 28

Behandla alla lederna på armen. Använd kopparpasta.

Steg 29

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 30

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Toyota Yaris P1. Vänta några minuter efter applicering av sprayen.
Steg 31

Installera hjulet.

Utbyte: främre undre arm – Toyota Yaris P1. Tips från AUTODOCs experter:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 32

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 33

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.

Steg 34

Ta bort domkrafter och kilarna.
