Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Skåpbil (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fram spindelled på VW T5 TRANSPORTER Skapbil [AUTODOC-LEKTION]

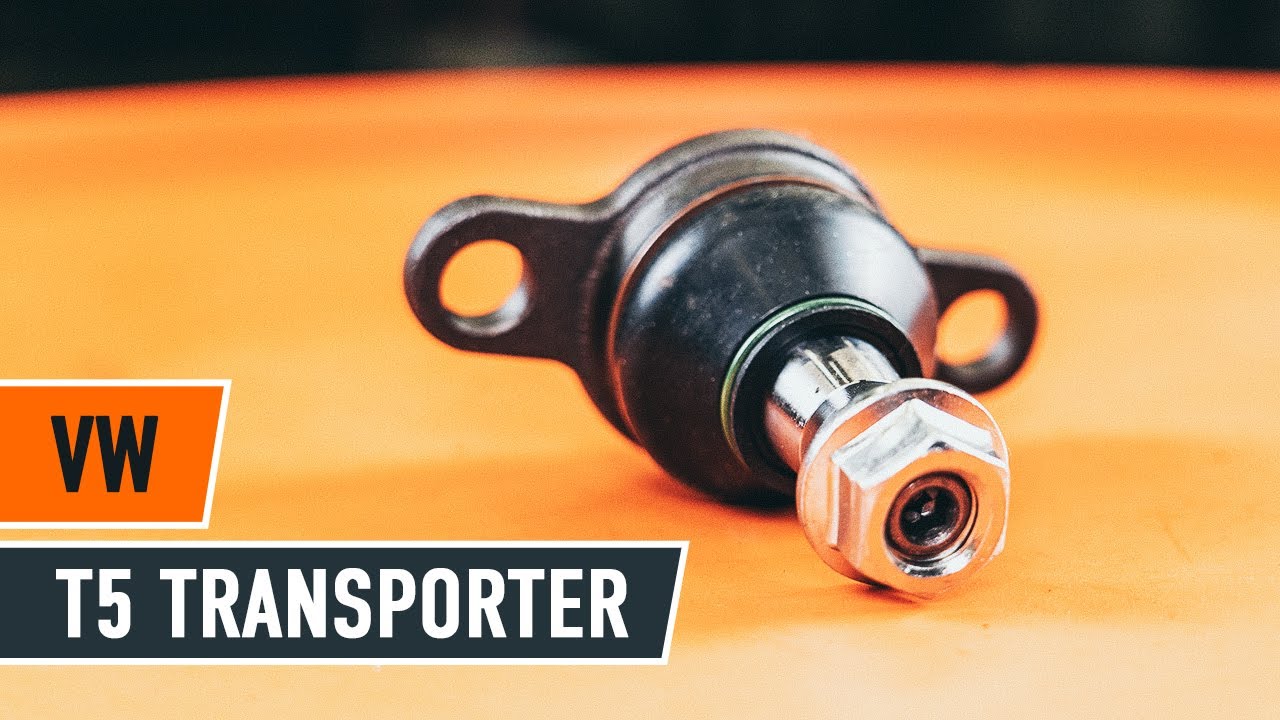

Byta spindelled fram på VW T5 Transporter – utbytesguide

Alternativa produkter

Spindelled

Utbyte: spindelled – VW T5 Transporter. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr21

                      Hylsa nr.19

                      Hylsa nr.21

                      XZN-Bit nr.14

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Kofot

                      Kulledsdragare

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: spindelled – VW T5 Transporter. Tips från AUTODOCs experter:

Utbytesproceduren är identisk för de vänstra och högra kullederna.
Allt arbete bör göras med motorn avstängd.

Utbyte: spindelled – VW T5 Transporter. Ta följande steg:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW T5 Transporter
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: spindelled – VW T5 Transporter. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.Använd andningsskydd.
Steg 7

Skruva loss kulledets fästelement från styrspindeln. Använd XZN #14. Använd en spärrnyckel.
Steg 8

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 9

Skruva loss främre stångens fästelement. Använd kombinyckel Nr 21.
Steg 10

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 21.
Steg 11

Koppla loss kulledet från styrspindeln. Använd en kofot.
Steg 12

Avlägsna kulledet. Använd en kulled avdragare.
Steg 13

Rengör kulledens monteringsyta. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Installera en ny kulled.

Utbyte: spindelled – VW T5 Transporter. Tips från AUTODOC:
Skada inte kulledets hölje.
Steg 15

Koppla kulledet till styrspindeln.
Steg 16

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 17

Skruva i fästet som kopplar ihop kulleden med länkarmen. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 18

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 19

Skruva fast fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 21.
Steg 20

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 21.
Steg 21

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd kombinyckel Nr 21. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.+120°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 22

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd kombinyckel Nr 21. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.+120°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 23

Dra åt fästet som kopplar ihop kulleden med styrspindeln. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+45°

Utbyte: spindelled – VW T5 Transporter. Tips:
Viktigt! Se till att använda nya fästen.
Steg 24

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: spindelled – VW T5 Transporter. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 25

Drag åt fästena som kopplar ihop kulleden med styrstaget. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 26

Behandla alla lederna på armen. Använd kopparpasta.
Steg 27

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 28

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: spindelled – VW T5 Transporter. Vänta några minuter efter applicering av sprayen.
Steg 29

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW T5 Transporter
Steg 30

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 31

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
Steg 32

Ta bort domkrafter och kilarna.
