Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
HONDA INSIGHT (ZE_) 1.3 IMA (ZE28, ZE2) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

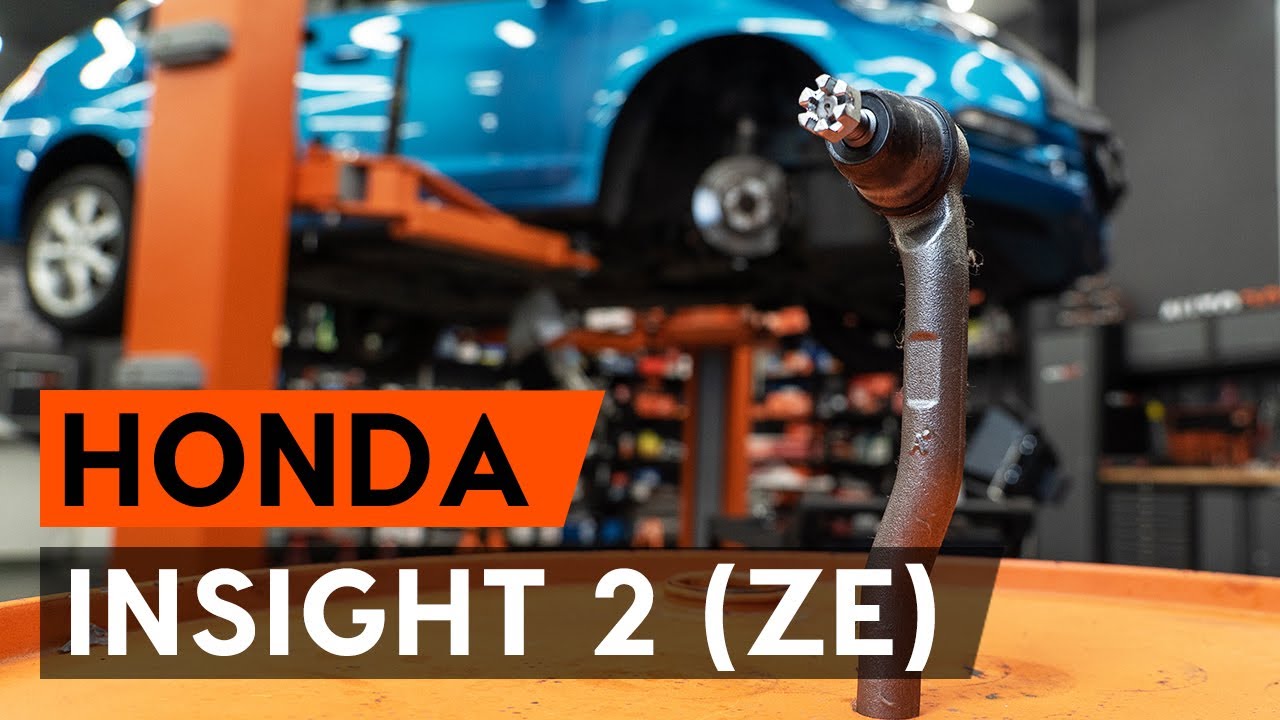

Så byter du styrslagsände på HONDA INSIGHT 2 (ZE) [AUTODOC-LEKTION]

Byta styrled på Honda Insight ZE2_ZE3 – utbytesguide

Alla delar du måste byta ut – Styrled till INSIGHT (ZE_) och andra HONDA-modeller

Alternativa produkter

Styrled

CEHO-47 CTR Styrled

199,40 SEK

Butik

Utbyte: styrled – Honda Insight ZE2_ZE3. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr19

                      Hylsa nr.17

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Rundtång

                      Skjutmått

                      Svängjärn

                      Kulledsdragare

                      Kofot

                      Hjulkloss

Köp verktyg

Utbyte: styrled – Honda Insight ZE2_ZE3. AUTODOC rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – Honda Insight ZE2_ZE3. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: styrled – Honda Insight ZE2_ZE3. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Avlägsna saxsprinten som håller fast parallellstagsänden. Använd en kofot. Använd en rundtång.
Steg 8

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 9

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 10

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 11

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 19.
Steg 12

Skruva loss änden från parallellstaget.
Steg 13

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Honda Insight ZE2_ZE3. AUTODOCs experter rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 15

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 16

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 17

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 18

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 44 Nm vridmoment.
Steg 19

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 43 Nm vridmoment.
Steg 20

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 21

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 22

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – Honda Insight ZE2_ZE3. Vänta några minuter efter applicering av sprayen.
Steg 23

Installera hjulet.

Utbyte: styrled – Honda Insight ZE2_ZE3. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 24

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 25

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 108 Nm vridmoment.

Utbyte: styrled – Honda Insight ZE2_ZE3. Tips från AUTODOCs experter:
Kontrollera och justera hjulens läge vid behov.
Steg 26

Ta bort domkrafter och kilarna.
